A – Fuente externa, 48 V máx.
B – Diodo supresor

C – Bobina
D – 50 mA o menos

Figura 3.26 Conexión de un diodo supresor

n

Terminales de comunicación serial

Tabla 3.9 Terminales del circuito de control: Comunicaciones seriales

Tipo

N.º

Nombre de la señal

Función (nivel de la señal)

MEMOBUS/Modbus
Comunicación

<1>

R+

Entrada de comunicaciones (+)

Comunicación MEMOBUS/Modbus: use un

cable RS-422 o RS-485 para conectar el

variador.

RS-422/RS-485

Protocolo de

comunicación

MEMOBUS/Modbus

115.2 kbps (máx.)

R-

Entrada de comunicaciones (-)

S+

Salida de comunicaciones (+)

S-

Salida de comunicaciones (-)

IG

Conexión a tierra con blindaje

0 V

<1> Active el resistor de terminación del último variador en una red MEMOBUS/Modbus colocando el interruptor DIP S2 en posición ON

(encendido). Para obtener más información, consulte la sección del manual sobre Conexiones de E/S de control.

u

Configuración de los terminales

Los terminales del circuito de control se organizan como se indica en la

Figura 3.27

.

MA MB MC

M1 M2 M5

M3 M4 M6

E(G) HC H1 H2 DM+ DM- IG R+ R- S+ S-

S1 S2 S3 S4 S5 S6 S7 S8 SN SC SP

V+ AC V- A1 A2 A3 FM AM AC MP RP AC

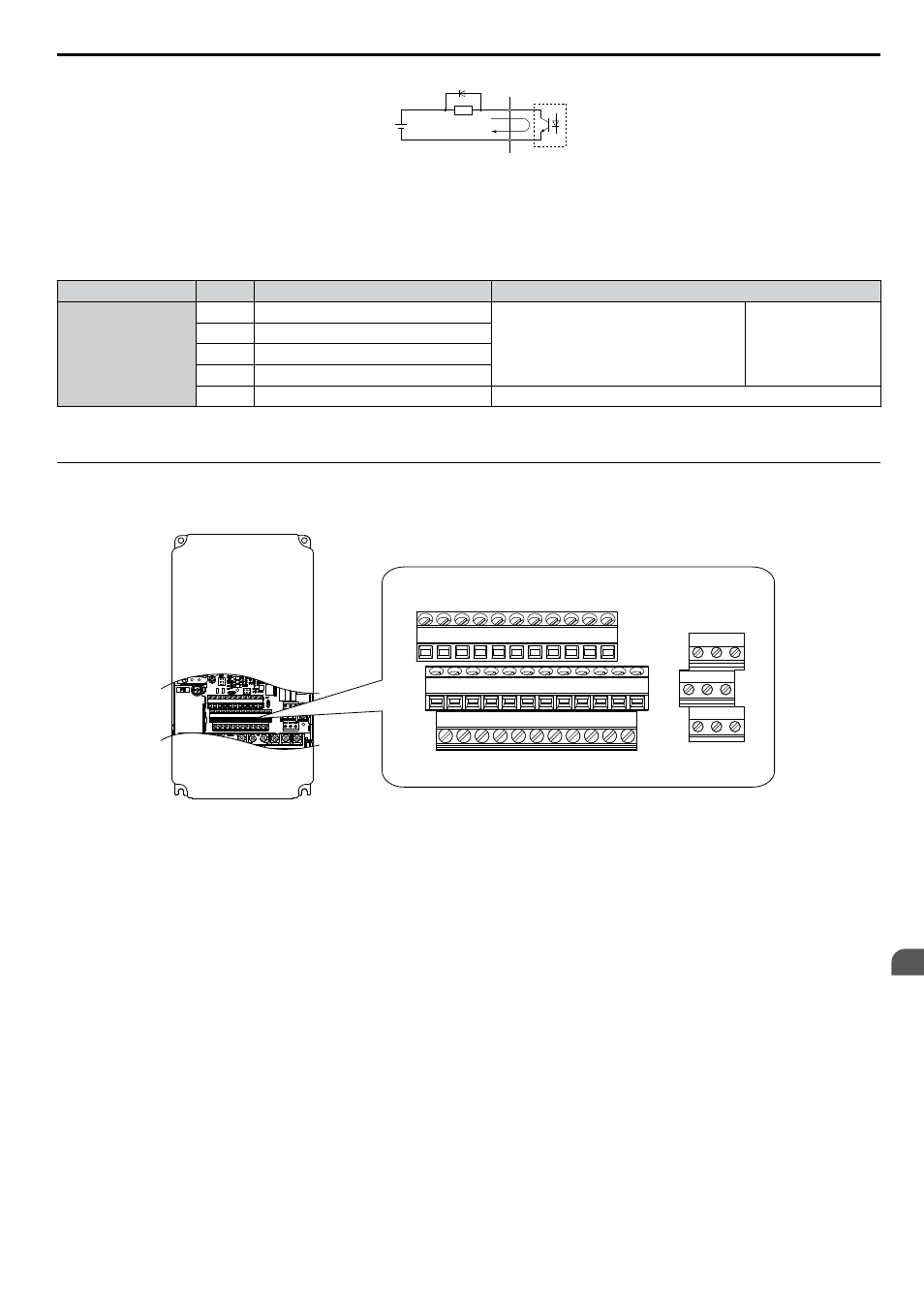

Figura 3.27 Disposición de los terminales del circuito de control

n

Tamaño de los cables y especificaciones de torque

Seleccione los calibres y el tipo de cable en la

Tabla 3.10

Para lograr un cableado más simple y confiable, use férrulas de

remache en los extremos del cable. Consulte la

Tabla 3.11

para obtener información sobre los tipos y tamaños de terminales

de férrula.
