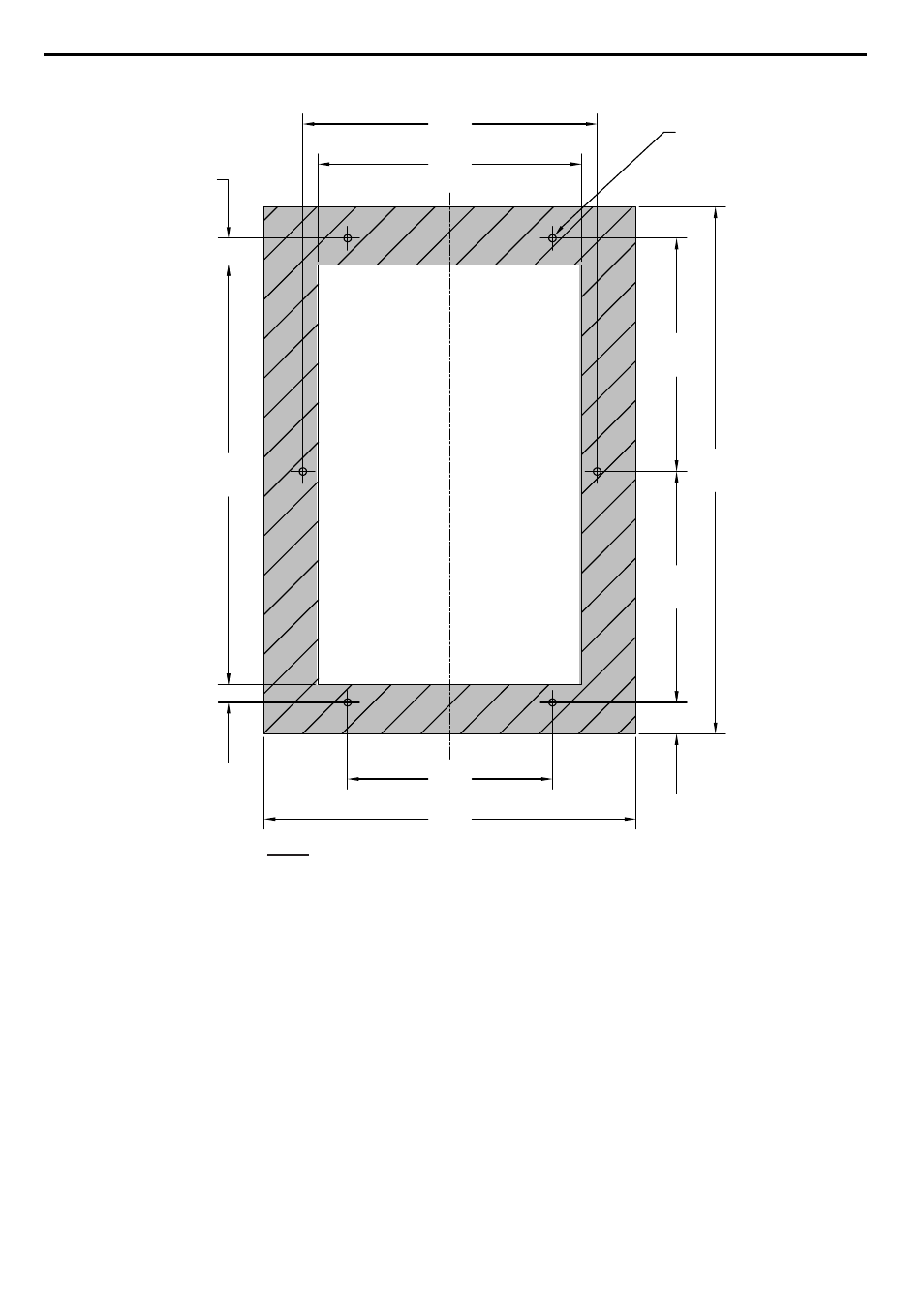

n Dimensiones en corte del panel tipo brida para el montaje externo del disipador de calor
Unidad: in. [mm]
0.71
[18.0]
7.91
[201.0]
7.09
[180.0]
(6) N.º 10
[M5]
11.3
[287.0]
6.27
[159.2]
14.17
[360.0]
6.21
[157.8]
5.51
[140.0]
10
[254.0]
0.47
[12.0]
0.85
[21.5]
NOTAS:
1. TOLERANCIAS DE CORTE:
+/- 0.021 in. [0.5 mm]
2. HUELGO RECOMENDADO
DEL DISIPADOR DE CALOR EXPUESTO
D = 3.5 in. [88.9 mm] MENOS EL ESPESOR DEL PANEL
CORTE
Figura 2.23 Modelos 2A0056, 4A0038, y 5A0017 y 5A0022
2.2 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
