n L7-01 a L7-04: Límites de torque
Estos parámetros configuran los límites de torque en cada cuadrante.
N.º Nombre
Rango de
configuración
Predeterminado
L7-01 Límite de Torque en Marcha hacia Adelante 0 a 300% 200%
L7-02 Límite de Torque en Marcha Reversa 0 a 300% 200%
L7-03 Límite de Torque en Marcha Regenerativa hacia Adelante 0 a 300% 200%
L7-04 Límite de Torque en Marcha Regenerativa en Reversa 0 a 300% 200%
Nota: Si la entrada analógica de múltiple función se programa como “10: Límite de torque en marcha hacia adelante”, “11: Límite de torque
en marcha reversa”, “12: Límite de torque en marcha regenerativa” o “15: Límite general de torque”, el variador usa el menor valor de
L7-01 a L7-04 o el límite de torque de la entrada analógica.
Referencia de torque positiva
10: Límite de torque positivo
12: Límite de torque regenerativo
15: Parámetro L7-04
de límite de torque
Rotación del motor
en reversa
11: Límite de torque negativo
15: Parámetro L7-02
de límite de torque
10: Límite de torque positivo
15: Parámetro L7-01
de límite de torque
Rotación del motor
hacia adelante
11: Límite de torque negativo
12: Límite de torque regenerativo
15: Parámetro L7-03
de límite de torque
Cuadrante 2
Cuadrante 3
Cuadrante 1
Cuadrante 4
Marcha regenerativa en reversa
Marcha reversa
Marcha hacia adelante
Marcha regenerativa hacia
adelante
Negative torque reference

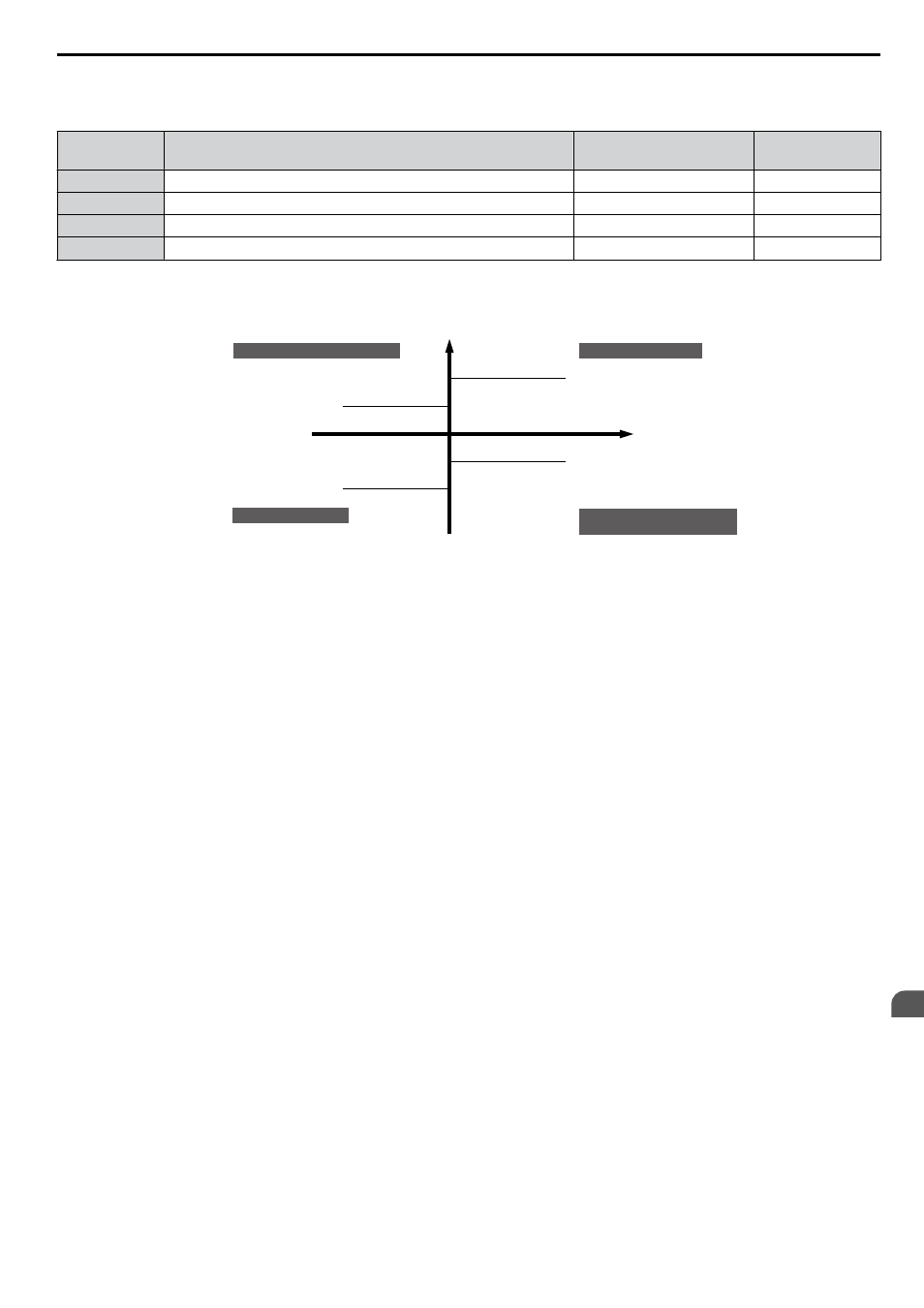

Figura 4.37 Parámetros del límite de torque y configuraciones de entradas analógicas
