5 V

10 V

-5 V

-10 V

E1-04

E1-04

H3-01 = 0

H3-01 = 1

0 V

10 V

5 V

0 V

Ganancia =
200%

Ganancia = 200%

100%

Referencia
de frecuencia

Polarización =
0%

E1-04

Ganancia = -200%

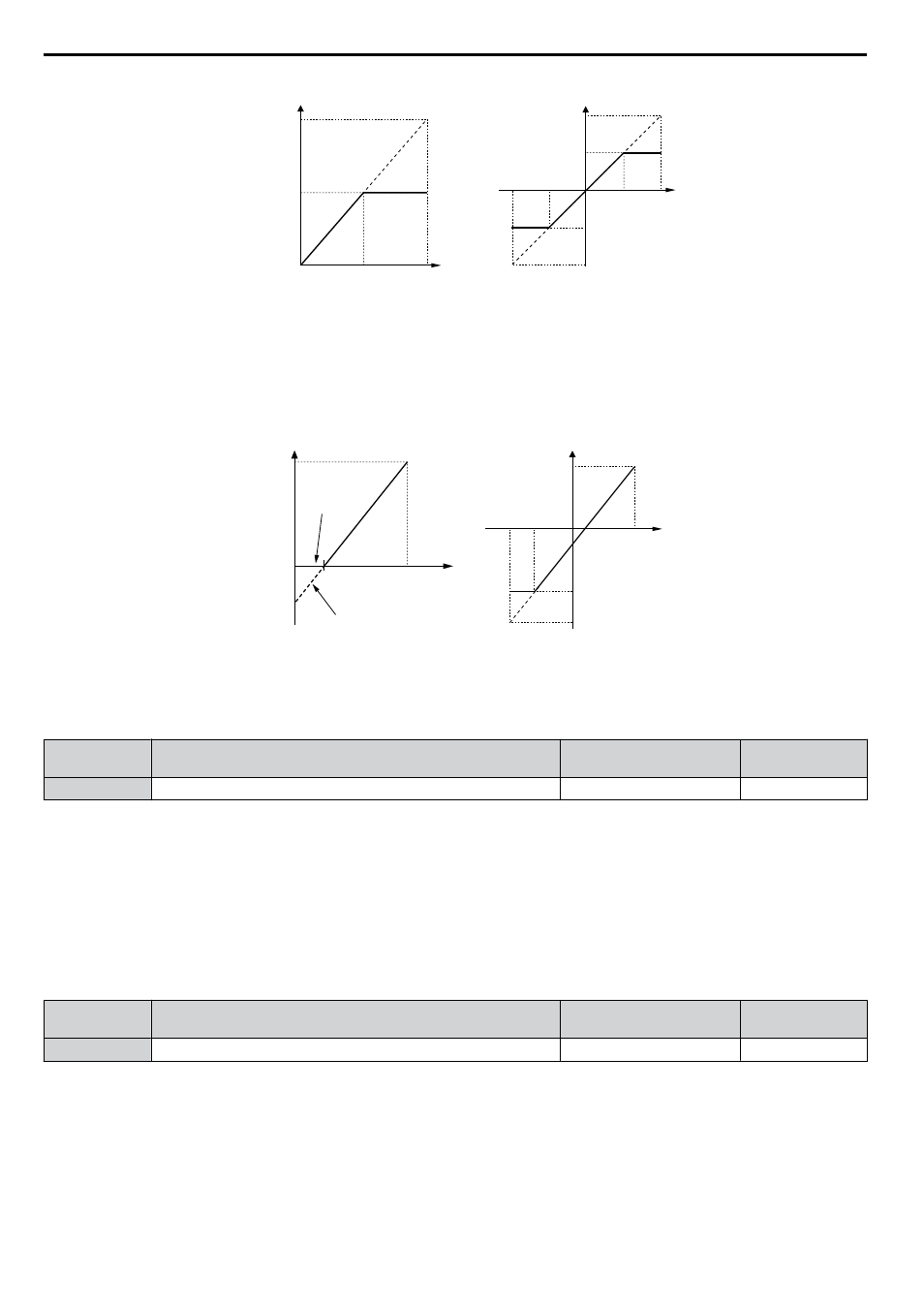

Figura 4.29 Configuración de la referencia de frecuencia mediante entrada analógica con aumento de ganancia

• Ganancia H3-03 = 100%, polarización H3-04 =-25%, terminal A1 como entrada de referencia de frecuencia:

Una entrada de 0 Vcc será equivalente a una referencia de frecuencia del -25%.
Cuando el parámetro H3-01 = 0, la referencia de frecuencia es una entrada del 0% entre 0 y 2 Vcc.
Cuando el parámetro H3-01 = 1, el motor rota en reversa con una entrada de entre -10 y 2 Vcc.

2.0 V

10 V

-6.0 V

-10 V

E1-04

0

-100%

-150%

2.0 V

10 V

100%

Referencia
de frecuencia

-25%

-25%

H3-01 = 0

H3-01 = 1

H3-01 = 0

H3-01 = 1

100%

Tensión

de la entrada analógica

Tensión
de la entrada
analógica

Figura 4.30 Configuración de la referencia de frecuencia mediante entrada analógica con polarización negativa

n

H3-05: Selección del Nivel de Señal del Terminal A3

Selecciona el nivel de señal de entrada para la entrada analógica A3.

N.º

Nombre

Rango de

configuración

Predeterminado

H3-05

Selección del Nivel de Señal del Terminal A3

0, 1

0

Configuración 0: 0 a 10 Vcc

El nivel de entrada es de 0 a 10 Vcc. Consulte la explicación que se brinda para H3-01.

Refiérase a Configuración 0: 0

a 10 Vcc PAG. 173

.

Configuración 1: -10 a 10 Vcc

El nivel de entrada es de -10 a 10 Vcc. Consulte la explicación que se brinda para H3-01.

Refiérase a Configuración 1:

-10 a 10 Vcc PAG. 173

.

n

H3-06: Selección de la Función del Terminal A3

Determina la función asignada al terminal de entrada analógica A3.

N.º

Nombre

Rango de

configuración

Predeterminado

H3-06

Selección de la Función del Terminal A3

0 a 32

2

n

H3-07, H3-08: Configuración de ganancia y polarización del terminal A3

El parámetro H3-07 configura el nivel de los valores de entrada seleccionados que equivale a una entrada de 10 Vcc en el

terminal A3 (ganancia).
El parámetro H3-08 configura el nivel de los valores de entrada seleccionados que equivale a una entrada de 0 V en el

terminal A3 (polarización).

4.6 Configuración básica del variador

174
