Uso del suministro eléctrico externo (modo de fuente interna)

El nivel de tensión alta de una señal de salida de pulso depende de la tensión externa aplicada. La tensión debe ser entre

12 y 15 Vcc. La resistencia de la carga debe regularse para que la corriente sea inferior a 16 mA.

Suministro eléctrico externo (V)

Impedancia de la carga (kΩ)

12 a 15 Vcc ±10%

1.0 kΩ o mayor

MP

AC

Impedancia de la carga

Corriente de fuente interna

Suministro eléctrico externo

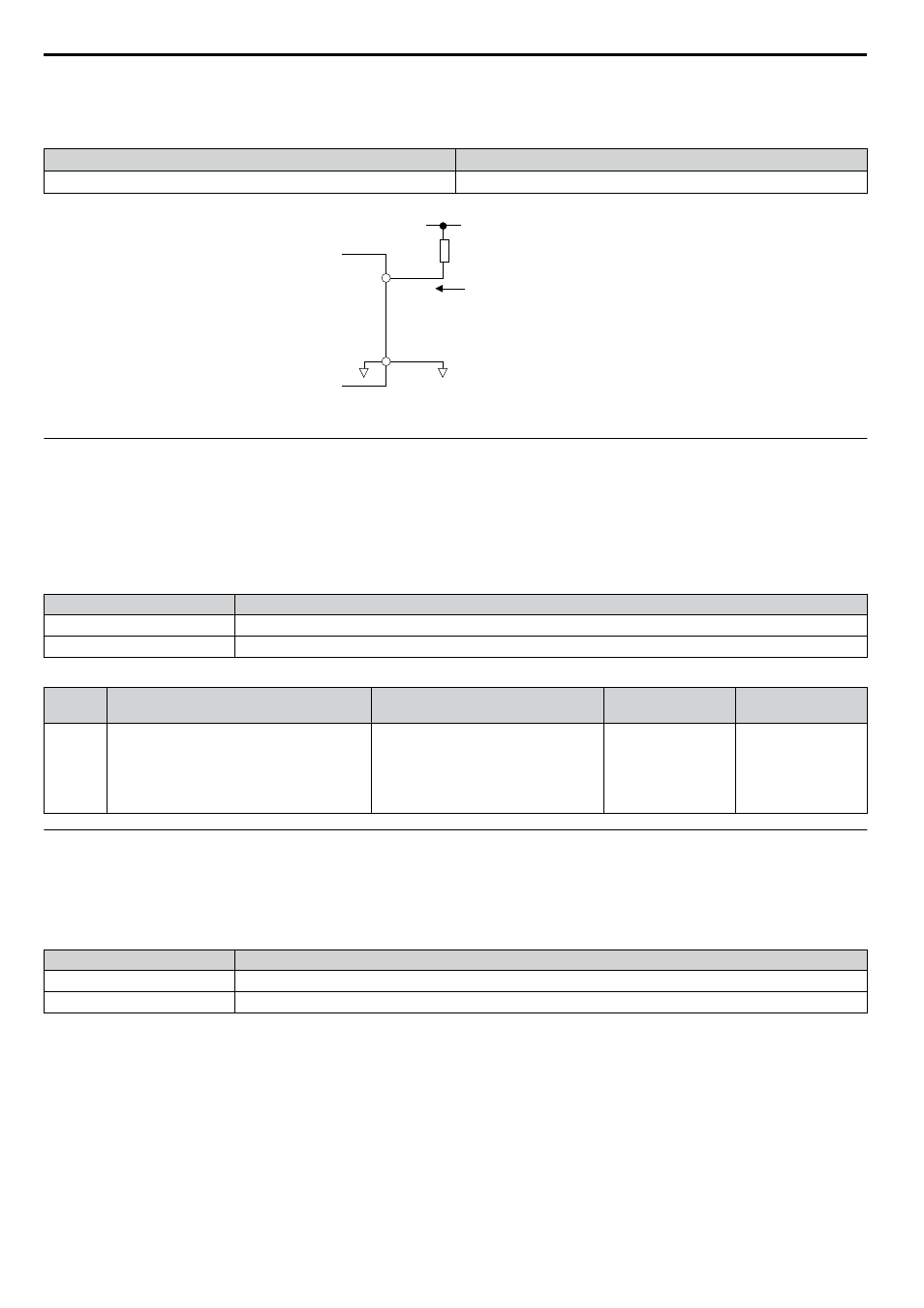

Figura 3.33 Conexión de salida de pulsos al usar un suministro externo de tensión

u

Selección de la señal de entrada del terminal A2

El terminal A2 puede utilizarse para suministrar una señal de tensión o de corriente. Seleccione el tipo de señal usando el

interruptor S1 como se explica en la

Tabla 3.14

. Configure el parámetro H3-09 en consecuencia, como se observa en

Tabla 3.15

.

Nota:

Si los terminales A1 y A2 se configuran para polarización de frecuencia (H3-02 = 0 y H3-10 = 0), ambos valores de entrada se

combinarán para crear la referencia de frecuencia.

Tabla 3.14 Configuraciones del interruptor DIP S1

Configuración

Descripción

V (posición izquierda)

Entrada de tensión (-10 a +10 V o 0 a 10 V)

I (posición derecha)

Entrada de corriente (4 a 20 mA o 0 a 20 mA): configuración predeterminada

Tabla 3.15 Parámetro H3-09 Detalles

N.º

Nombre del parámetro

Descripción

Rango de

configuración

Configuración

predeterminada

H3-09

Selección del Nivel de Señal del Terminal A2

Selecciona el nivel de señal para el

terminal A2.

0: 0 a 10 Vcc

1: -10 a 10 Vcc

2: 4 a 20 mA

3: 0 a 20 mA

0 a 3

2

u

Selección de entrada analógica/PTC del terminal A3

El terminal A3 puede configurarse como una entrada analógica de múltiple función o como una entrada PTC para proteger

el motor de sobrecargas térmicas. Use el interruptor S4 para seleccionar la función de entrada según lo descrito en

Tabla

3.16

.

Tabla 3.16 Configuraciones del interruptor DIP S4

Configuración

Descripción

AI (abajo) (predeterminada)

Entrada analógica para la función seleccionada en el parámetro H3-06

PTC (arriba)

Entrada PTC. El parámetro H3-06 debe configurarse en E (entrada PTC).

3.8 Conexiones de E/S de control
