3.4 Operador digital y cubierta frontal
Desconecte el operador digital del variador para accionarlo de forma remota o cuando abra la cubierta frontal para instalar
una tarjeta opcional.
AVISO: Asegúrese de quitar el operador digital antes de abrir o montar la cubierta frontal. Si deja el operador digital conectado al
variador al extraer la cubierta frontal, puede producirse una operación errónea debido a una conexión deficiente. Coloque firmemente
la cubierta frontal antes de montar el operador digital.
u Extracción/montaje del operador digital
n Extracción del operador digital
Al presionar la lengüeta ubicada a la derecha del operador digital, empuje el operador digital hacia adelante para quitarlo
del variador.

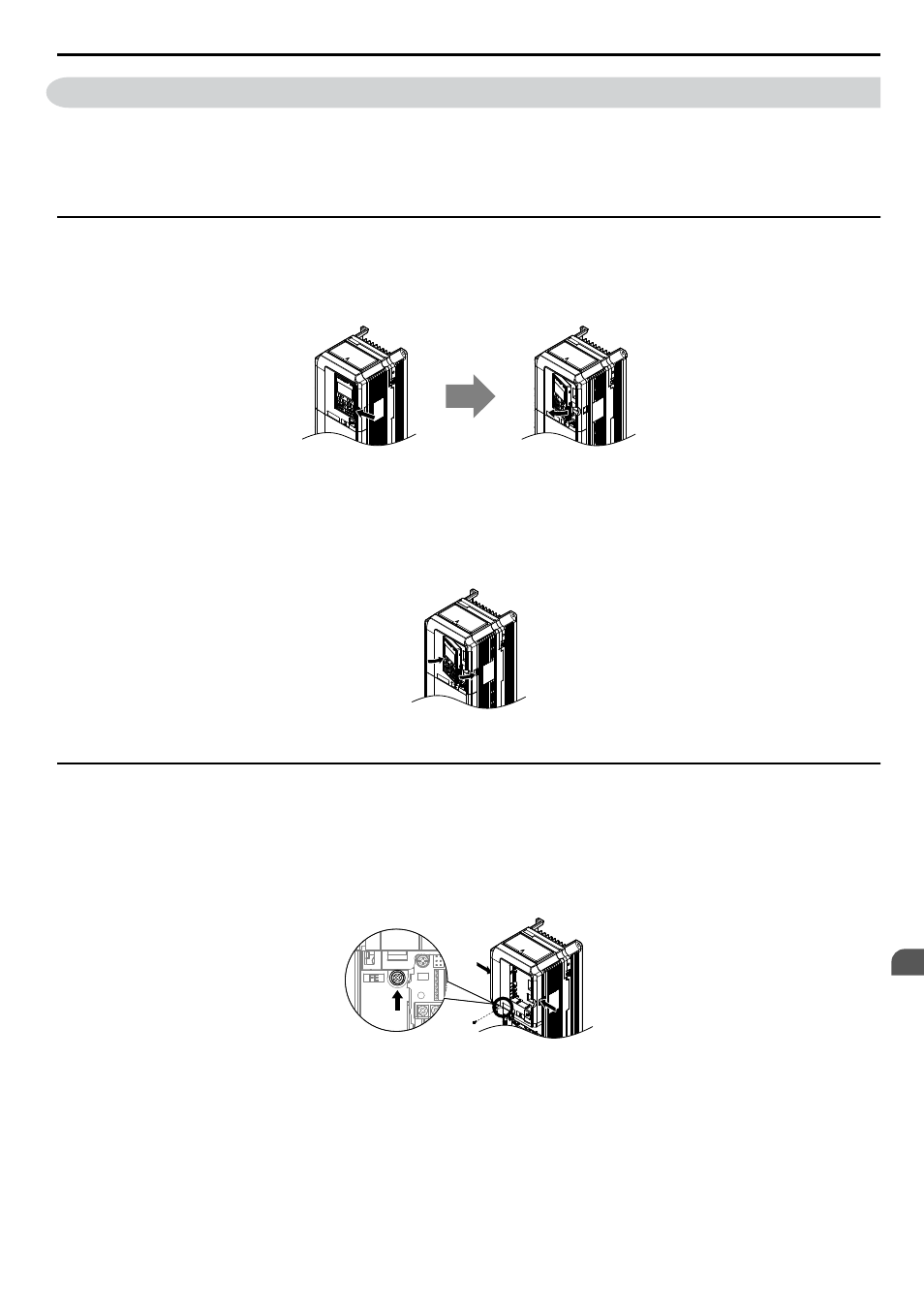

Figura 3.15 Extracción del operador digital
n Montaje del operador digital
Inserte el operador digital en la abertura de la cubierta superior, alineándolo con las ranuras que se encuentran del lado
izquierdo de la abertura. Luego, presione con delicadeza el lado derecho del operador hasta que este se inserte
correctamente.
Figura 3.16 Montaje del operador digital
u Extracción/montaje de la cubierta frontal
n Extracción de la cubierta frontal
Modelos 2A0004 a 2A0081, 4A0002 a 4A0044 y 5A0003 a 5A0032
Luego de haber extraído la cubierta de terminales y el operador digital, afloje el tornillo que fija la cubierta frontal (los
modelos 2A0056, 4A0038, 5A0022 y 5A0027 no tienen este tornillo para fijar la cubierta frontal). Apriete las lengüetas
que se encuentran a ambos lados de la cubierta frontal y luego empuje para sacársela al variador.
Figura 3.17 Extraer la cubierta frontal (2A0004 a 2A0081, 4A0002 a 4A0044 y 5A0003 a 5A0032)
Modelos 2A0110 a 2A0415 y 4A0058 a 4A1200
1.
Extraiga la cubierta de terminales y el operador digital.
2.
Afloje el tornillo de instalación ubicado en la cubierta frontal.
3.
Use un destornillador de punta plana para aflojar los ganchos que sujetan la cubierta a cada lado.
