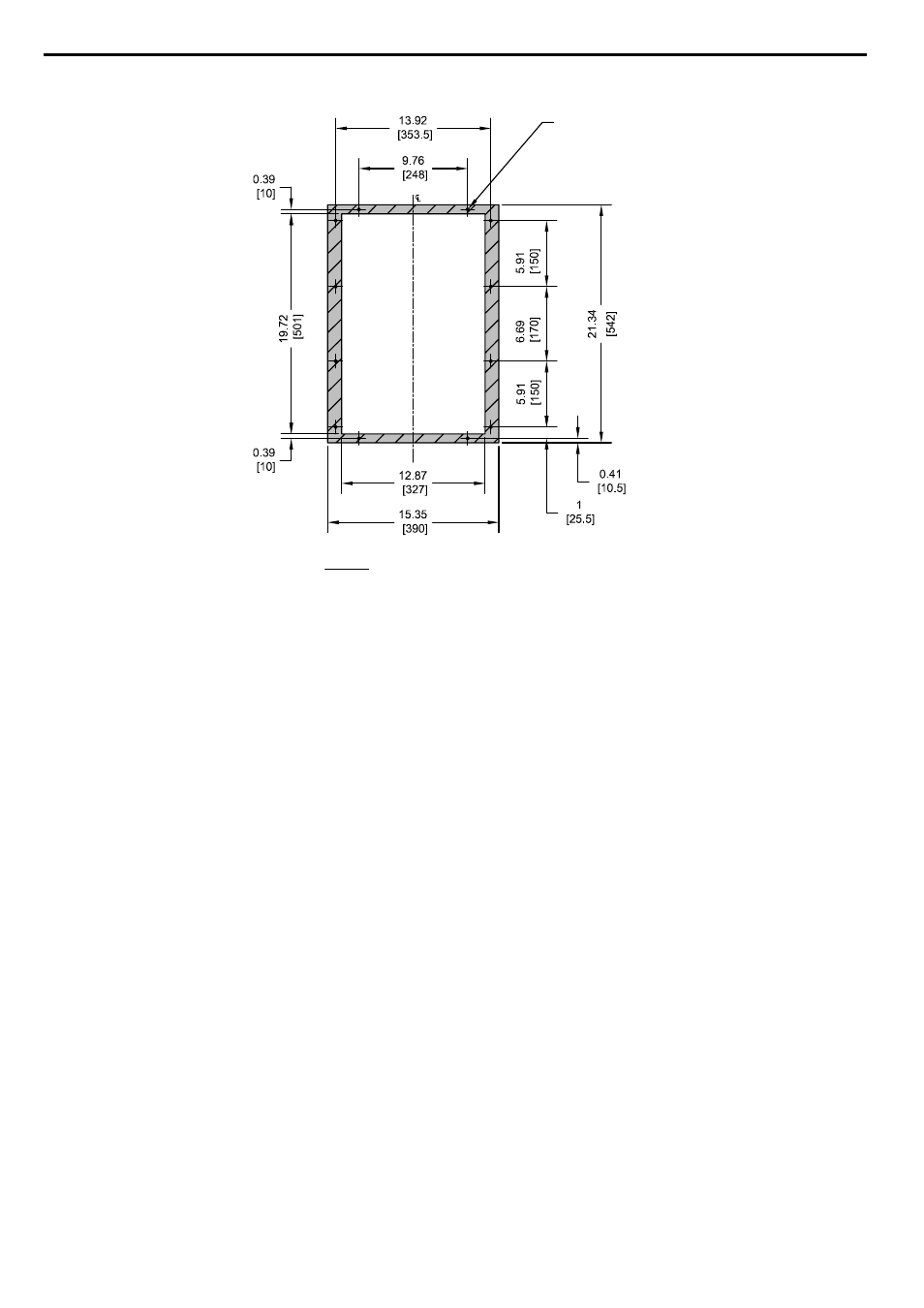

Dimensiones en corte del panel tipo brida para el montaje externo del disipador de calor
CORTE
Unidad: in. [mm]
NOTAS:
1. TOLERANCIAS DE CORTE:
+/- 0.02 in. [0.5 mm]
2. PROFUNDIDAD DEL DISIPADOR DE CALOR EXPUESTO
3. ESPESOR MÍNIMO RECOMENDADO
DEL PANEL: 12 GA
D = 3.97 in. [101 mm] MENOS EL ESPESOR DEL PANEL
(12) ORIFICIOS
ROSCADOS de
1/4 in. [M6]
Figura 2.39 Modelos 4o0088 y 4o0103
2.2 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
