u Modelo tipo brida 4A0031

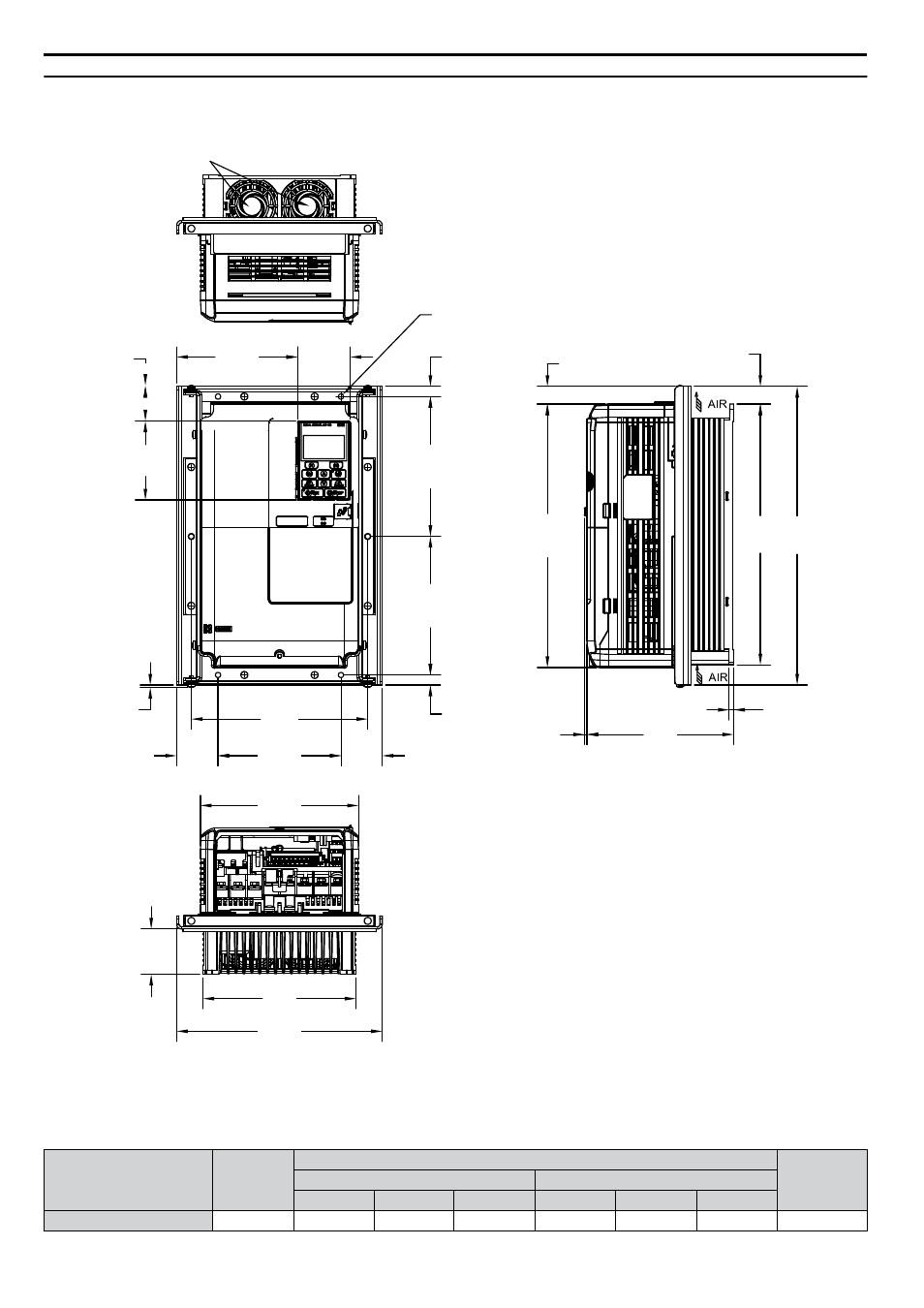

n Dimensiones exteriores y de montaje del modelo tipo brida
0.45
[11]
2.36
[60]
5.42
[137.6]
0.05
[1.3]
(2) VENTILADORES EXTERNOS DE ENFRIAMIENTO
(6) ORIFICIOS DE MONTAJE
PARA TORNILLOS N.º 10 [M5]
0.79
[20.0]
0.79
[20.0]
0.11
[3]
0.45
[11]
1.85
[47]
6.57
[167]
0.2
[5]
NOTA: La temperatura máxima del aire circundante es 50 °C (122 °F)
7.09
[180.0]
6.85
[174]
9.21
[234.0]
2.04 [52]
1.55 [39.3]
3.54 [90]
6.27
[159.2]
6.21
[157.8]
7.91
[201]
5.51
[140.0]
VISTA FRONTAL
DIM. DE MONTAJE HORIZONTAL
DIM. DE MONTAJE HORIZONTAL
DIM. DE MONTAJE VERTICAL
DIM. DE MONTAJE VERTICAL
AIRE
AIRE
11.81 [300.0]
11.69 [297] 13.39 [340]
Unidad: in. [mm]
Figura 2.18 Modelo 4A0031
n Datos de la pérdida de calor del modelo tipo brida
Tabla 2.13 Modelo 4A0031
Modelo de variador
Clase de
tensión
Pérdida de calor (W)
Peso kg (lb) ND (Fc = 2 kHz) HD (Fc = 8 kHz)
Interno Externo Total Interno Externo Total
4A0031 400 160.5 294.6 455.1 115.1 208.0 323.1 5.7 (12.5)
