3.5 Cubierta protectora superior
Los modelos de variador 2A0004 a 2A0081, 4A0002 a 4A0044 y 5A0003 a 5A0032 están diseñados para las
especificaciones IP20/NEMA tipo 1 con una cubierta protectora en la parte superior. La extracción de la cubierta protectora
superior de la abrazadera del conducto portacables inferior de un variador con gabinete IP20/NEMA tipo 1 anula la
protección NEMA tipo 1 y, a la vez, sigue cumpliendo con IP20.
u Extracción de la cubierta protectora superior
Inserte un destornillador de punta plana en la abertura pequeña ubicada en el borde frontal de la cubierta protectora superior.
Presione suavemente, tal como se indica en la siguiente figura, para liberar la cubierta del variador.
Nota: La extracción de la cubierta protectora superior o de la abrazadera del conducto portacables inferior de un variador con gabinete IP20/
NEMA tipo 1 anula la protección NEMA tipo 1 y, a la vez, sigue cumpliendo con IP20.

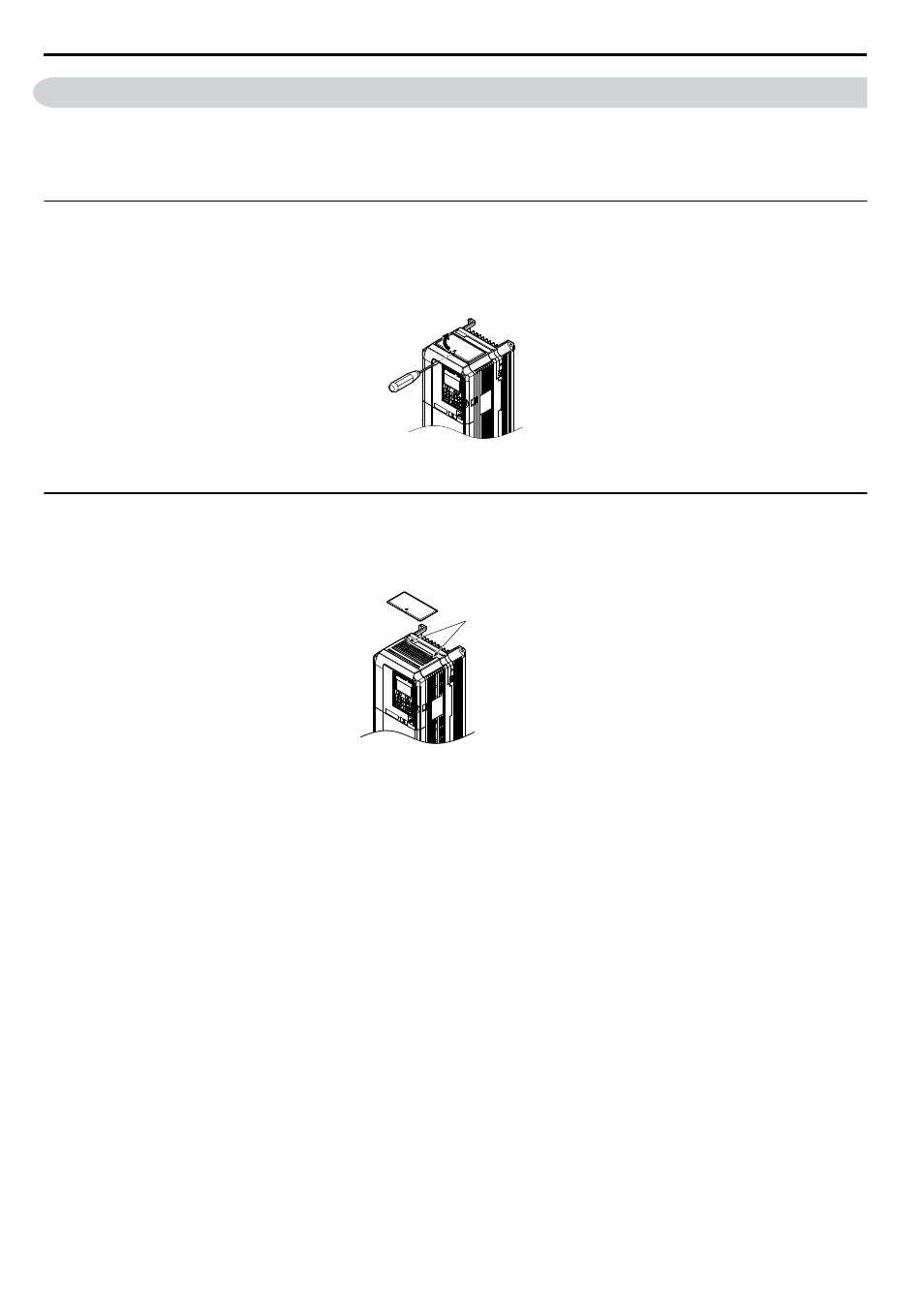

Figura 3.21 Extracción de la cubierta protectora superior
u Montaje de la cubierta protectora superior
Inserte los dos ganchos pequeños sobresalientes (ubicados en la parte posterior de la cubierta protectora superior) en los
orificios de montaje que se encuentran cerca de la parte posterior del variador. Luego, presione el frente de la cubierta
protectora superior para ajustarla.
Orificios de montaje
de la cubierta protectora
Figura 3.22 Montaje de la cubierta protectora
