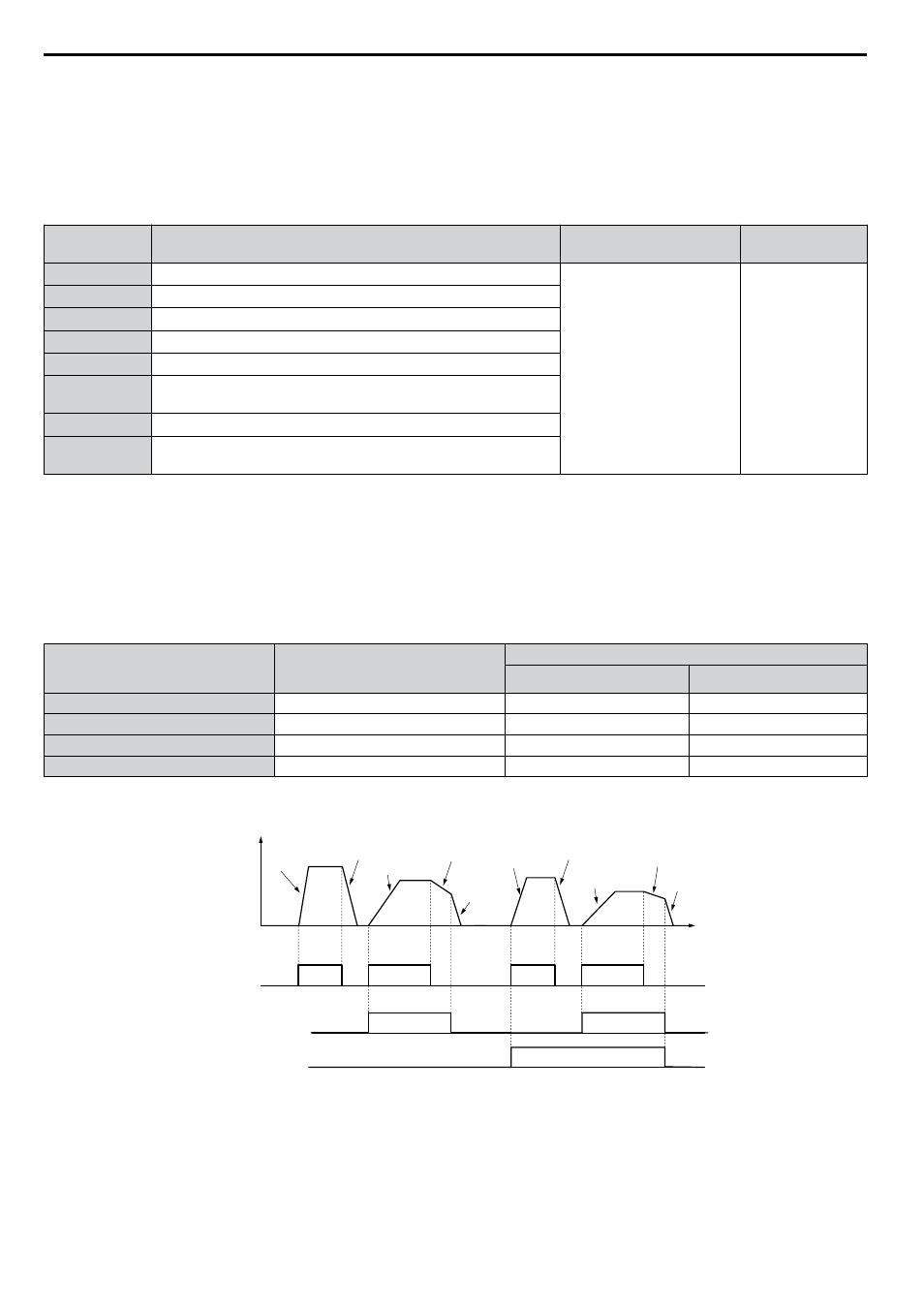

n C1-01 a C1-08: Tiempos de aceleración y desaceleración 1 a 4
Pueden establecerse cuatro configuraciones diferentes de los tiempos de aceleración y desaceleración en el variador
mediante entrada digital, selección del motor o cambio automático.
Los parámetros de tiempo de aceleración siempre configuran el tiempo de aceleración desde 0 Hz hasta la frecuencia de
salida máxima (E1-04). Los parámetros de tiempo de desaceleración siempre configuran el tiempo de desaceleración desde
la frecuencia de salida máxima hasta 0 Hz. C1-01 y C1-02 son las configuraciones predeterminadas activas de aceleración
y desaceleración.
N.º Nombre del parámetro
Rango de
configuración
Predeterminado
C1-01 Tiempo de Aceleración 1
0.0 a 6000.0 s <1> 10.0 s
C1-02 Tiempo de Desaceleración 1
C1-03 Tiempo de Aceleración 2
C1-04 Tiempo de Desaceleración 2
C1-05 Tiempo de Aceleración 3 (Tiempo de Aceleración 1 del Motor 2)
C1-06
Tiempo de Desaceleración 3 (Tiempo de Desaceleración 1 del
Motor 2)
C1-07 Tiempo de Aceleración 4 (Tiempo de Aceleración 2 del Motor 2)
C1-08
Tiempo de Desaceleración 4 (Tiempo de Desaceleración 2 del
Motor 2)
<1> El rango de configuración de los tiempos de aceleración y desaceleración se determina mediante las unidades de configuración del tiempo de
aceleración/desaceleración de C1-10. Por ejemplo, si el tiempo se configura en unidades de 0.01 s (C1-10 = 0), el rango de configuración pasa
a ser 0.00 a 600.00 s.
Cambio de los tiempos de aceleración mediante la entrada digital
Los tiempo de aceleración y desaceleración 1 están activos de manera predeterminada si no se configura ninguna entrada.
Active los tiempo de aceleración y desaceleración 2, 3 y 4 mediante entradas digitales
(H1-oo = 7 y 1A) como se explica en la Tabla 4.7 .
Tabla 4.7 Selección del tiempo de aceleración y desaceleración por entrada digital
Selección del tiempo de
aceleración/desaceleración 1
H1-oo = 7
Selección del tiempo de
aceleración/desaceleración 2
H1-oo = 1A
Tiempos activos
Aceleración Desaceleración
0 0 C1-01 C1-02
1 0 C1-03 C1-04
0 1 C1-05 C1-06
1 1 C1-07 C1-08
La Figura 4.21 muestra un ejemplo de operación para cambiar los tiempos de aceleración y desaceleración. El ejemplo a
continuación requiere que el método de detención se configure en “Paro por rampa” (b1-03 = 0).
Salida
frecuencia
Tiempo de acel. 1
(C1-01)
Tiempo de desacel. 1
(C1-02)
Tiempo de acel. 2
(C1-03)
Tiempo de desacel. 2
(C1-04)
Tiempo de
desacel. 1
(C1-02)
Tiempo
ADELANTE (REVERSA)
Comando Marcha
ON
(encendido) OFF
(apagado)
ON (encendido)
ON (encendido)
Selección del tiempo de acel./desacel. 1
(Terminales S1 a S8, H1-oo = “7”)
Tiempo de acel. 3
(C1-05)
Tiempo de desacel. 3
(C1-06)
Tiempo de acel. 4
(C1-07)
Tiempo de desacel. 4
(C1-08)
Tiempo de
desacel. 1
(C1-02)
ON (encendido) OFF (apagado)
ON
(encendido) OFF
(apagado)
ON (encendido)
Selección del tiempo de acel./desacel. 2
(Terminales S1 a S8, H1-oo = “1A”)
ON (encendido)
Figura 4.21 Diagrama de temporización de cambio del tiempo de aceleración y desaceleración
4.6 Configuración básica del variador
160 YASKAWA ELECTRIC TOSP C710616 41E Variador de CA YASKAWA A1000 — Guía de inicio rápido
