Una configuración de 031 ó 000 no aplica un monitoreo del variador a la salida analógica. Con cualquiera de estas
configuraciones, el nivel de salida de los terminales FM y AM puede configurarse mediante un PLC a través de una opción
de comunicaciones o un MEMOBUS/Modbus (modo deshabilitado).
n
H4-02, H4-03: Ganancia y polarización del terminal FM de salida analógica de múltiple
función
H4-05, H4-06: Ganancia y polarización del terminal AM de salida analógica de múltiple
función
Los parámetros H4-02 y H4-05 configuran el nivel de señal de salida FM y AM del terminal cuando el valor del monitor
seleccionado se encuentra en 100%. Los parámetros H4-03 y H4-06 configuran el nivel de señal de salida FM y AM del
terminal cuando el valor del monitor seleccionado se encuentra en 0%. Ambos valores se configuran como porcentajes:
100% equivale a una salida analógica de 10 Vcc o 20 mA y 0% equivale a una salida de 0 V o 4 mA. La tensión de salida
de ambos terminales se limita a +/-10 Vcc.
El rango de señal de salida puede seleccionarse entre 0 y +10 Vcc o -10 y +10 Vcc, o entre 4 y 20 mA usando los parámetros
ilustra cómo funcionan las configuraciones de ganancia y polarización.
N.º
Nombre
Rango de
configuración
Predeterminado
H4-02
Ganancia de FM del Terminal de Salida Analógica de
Múltiple Función
-999.9 a 999.9%
100.0%
H4-03
Polarización del Terminal FM de Salida Analógica de
Múltiple Función
-999.9 a 999.9%
0.0%
H4-05
Ganancia del Terminal AM de Salida Analógica de
Múltiple Función
-999.9 a 999.9%
50.0%
H4-06
Polarización del Terminal AM de Salida Analógica de
Múltiple Función
-999.9 a 999.9%
0.0%
Uso de la ganancia y la polarización para regular el nivel de la señal de salida
La señal de salida es regulable mientras el variador está detenido.
Terminal FM
1.
Observe el valor establecido en H4-02 (ganancia del monitor del terminal FM) en el operador digital. La salida del
terminal FM será una tensión igual al 100% del parámetro que se está configurando en H4-01.
2.
Regule H4-02 observando el monitor conectado al terminal FM.
3.
Observe el valor configurado en H4-03 en el operador digital; el terminal FM generará una tensión igual al 0% del
parámetro que se está configurando en H4-01.
4.
Regule H4-03 observando la señal de salida en el terminal FM.
Terminal AM
1.
Observe el valor configurado en H4-05 (ganancia del monitor del terminal AM) en el operador digital. La salida
del terminal AM será una tensión igual al 100% del parámetro que se está configurando en H4-04.
2.
Regule H4-05 observando el monitor conectado al terminal AM.
3.
Observe el valor configurado en H4-06 en el operador digital; el terminal AM generará una tensión igual al 0%
del parámetro que se está configurando en H4-04.
4.
Regule H4-06 observando la señal de salida en el terminal AM.
Tensión
de salida
Tensión de salida
0 V
5 V
10 V
Ganancia del 150%
Polarización del 0%
Ganancia = 150%
Polarización = 0%
Ganancia = 100%
Polarización = 0%
Ganancia = 50%
Polarización = 0%
Ganancia del 100%
Polarización del 0%
Ganancia del 50%
Polarización del 0%
100%
Valor del monitor
Valor del monitor
0%
H4-07, 08 = 0
H4-07, 08 = 1
10 V
-10 V
100%
5 V
15 V
-5 V
-15 V
-100%

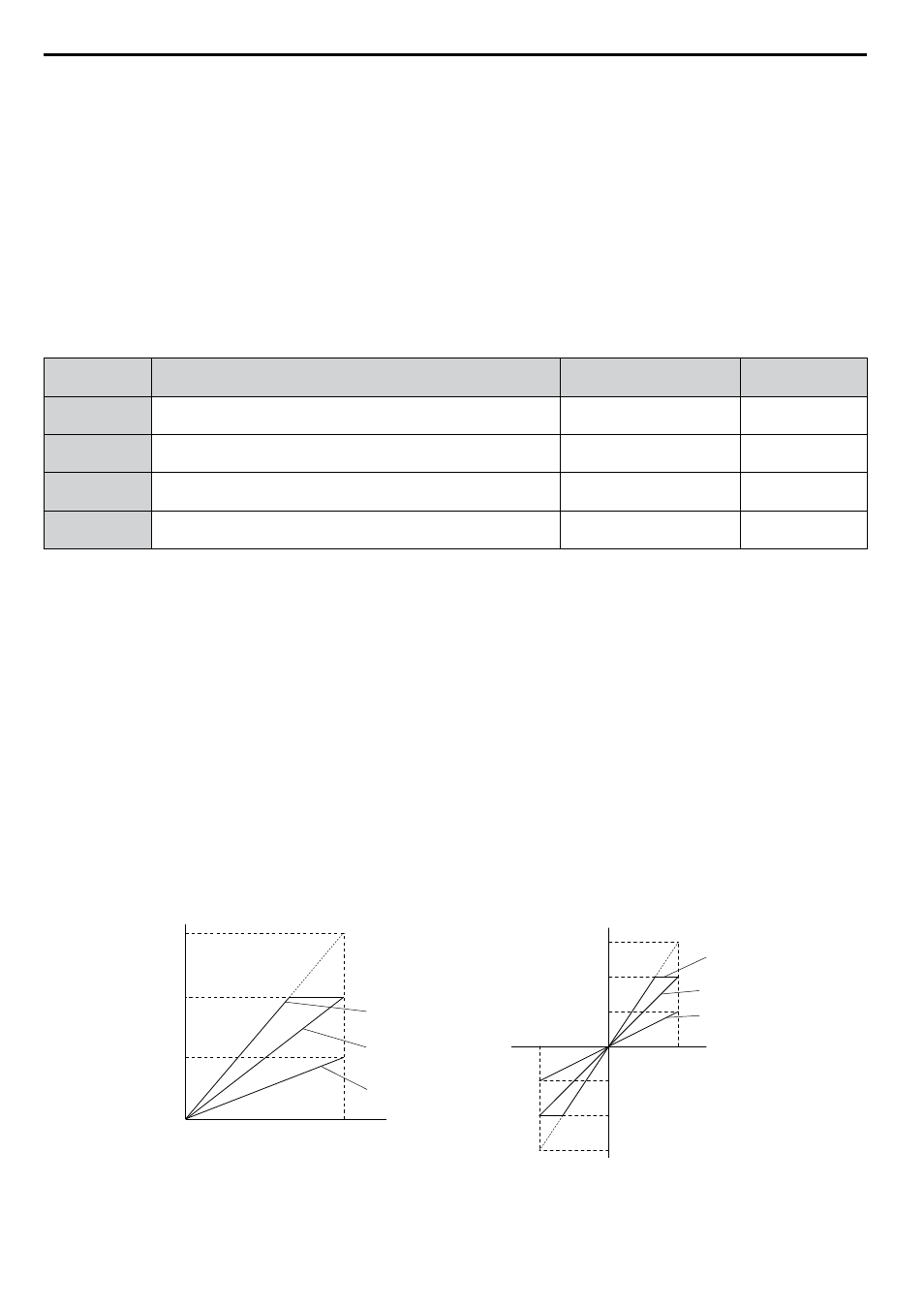

Figura 4.31 Ejemplos 1 y 2 de configuración de ganancia y polarización de salidas analógicas
