u

Modelos tipo brida 2A0069 y 2A0081, 4A0044, y 5A0027 y 5A0032

n

Dimensiones exteriores y de montaje del modelo tipo brida

DIM. DE MONTAJE VERTICAL

DIM. DE MONTAJE VERTICAL

VISTA FRONTAL

(6) ORIFICIOS DE
MONTAJE PARA
TORNILLOS DE
1/4 in. [M6]

DIM. DE MONTAJE HORIZONTAL

DIM. DE MONTAJE HORIZONTAL

NOTA: La temperatura máxima del aire circundante es 50 °C (122 °F)

AIRE

AIRE

Unidad: in. [mm]

(2) VENTILADORES EXTERNOS DE ENFRIAMIENTO

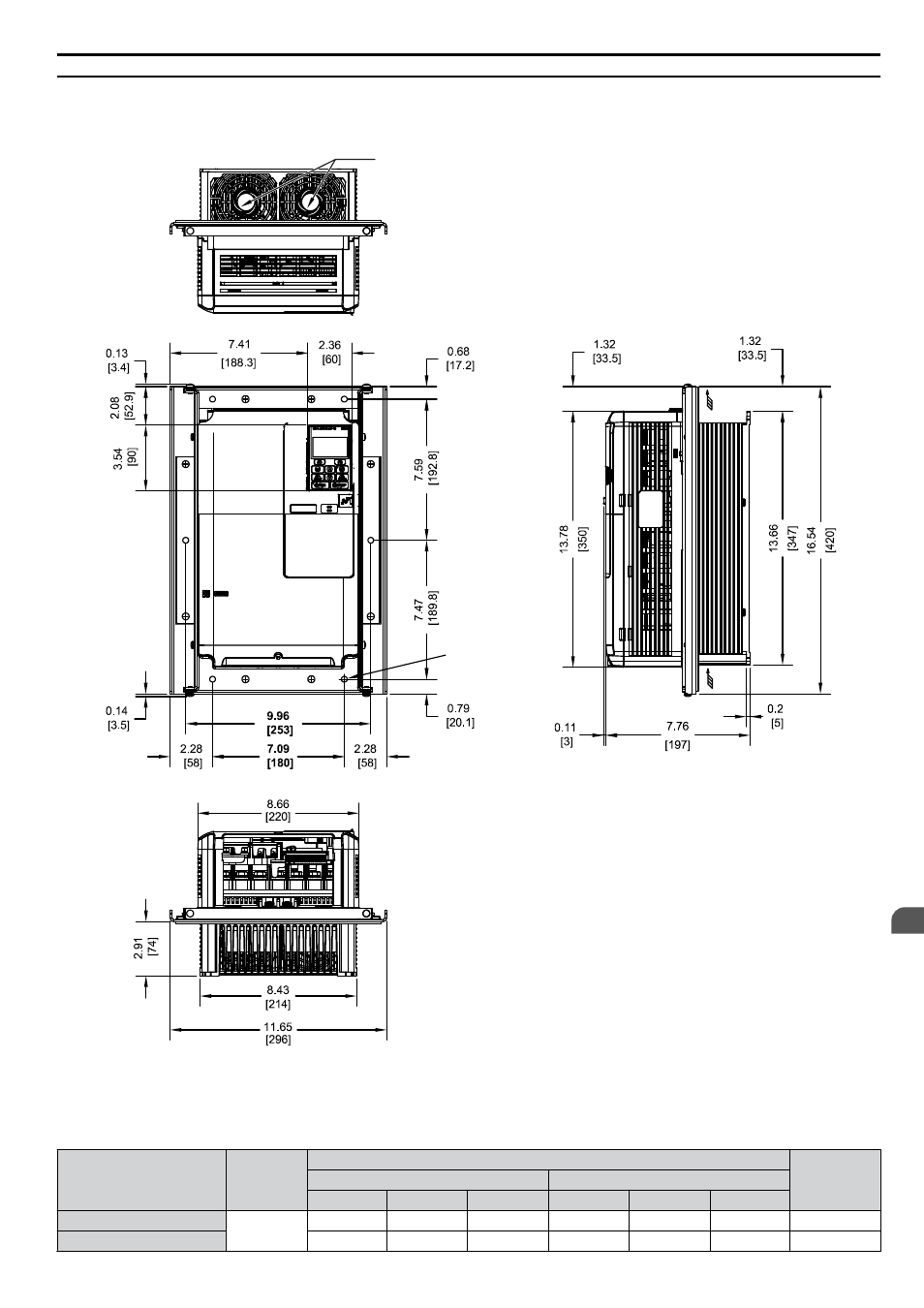

Figura 2.24 Modelos 2A0069 y 2A0081, 4A0044, y 5A0027 y 5A0032

n

Datos de la pérdida de calor del modelo tipo brida

Tabla 2.15 Modelos 2A0069 y 2A0081, 4A0044, y 5A0027 y 5A0032

Modelo de variador

Clase de

tensión

Pérdida de calor (W)

Peso kg (lb)

ND (Fc = 2 kHz)

HD (Fc = 8 kHz)

Interno

Externo

Total

Interno

Externo

Total

2A0069

200

204.5

491.3

695.8

162.8

394.9

557.7

9.1 (20.0)

2A0081

257.4

527.4

784.8

220.9

459.8

680.7

10.0 (22.0)

2.2 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)

YASKAWA ELECTRIC TOSP C710616 41E Variador de CA YASKAWA A1000 — Guía de inicio rápido

59

2

Instalación mecánica
