u

Pantalla LCD

]

7

6

5

1

2

3

4

8

9

10

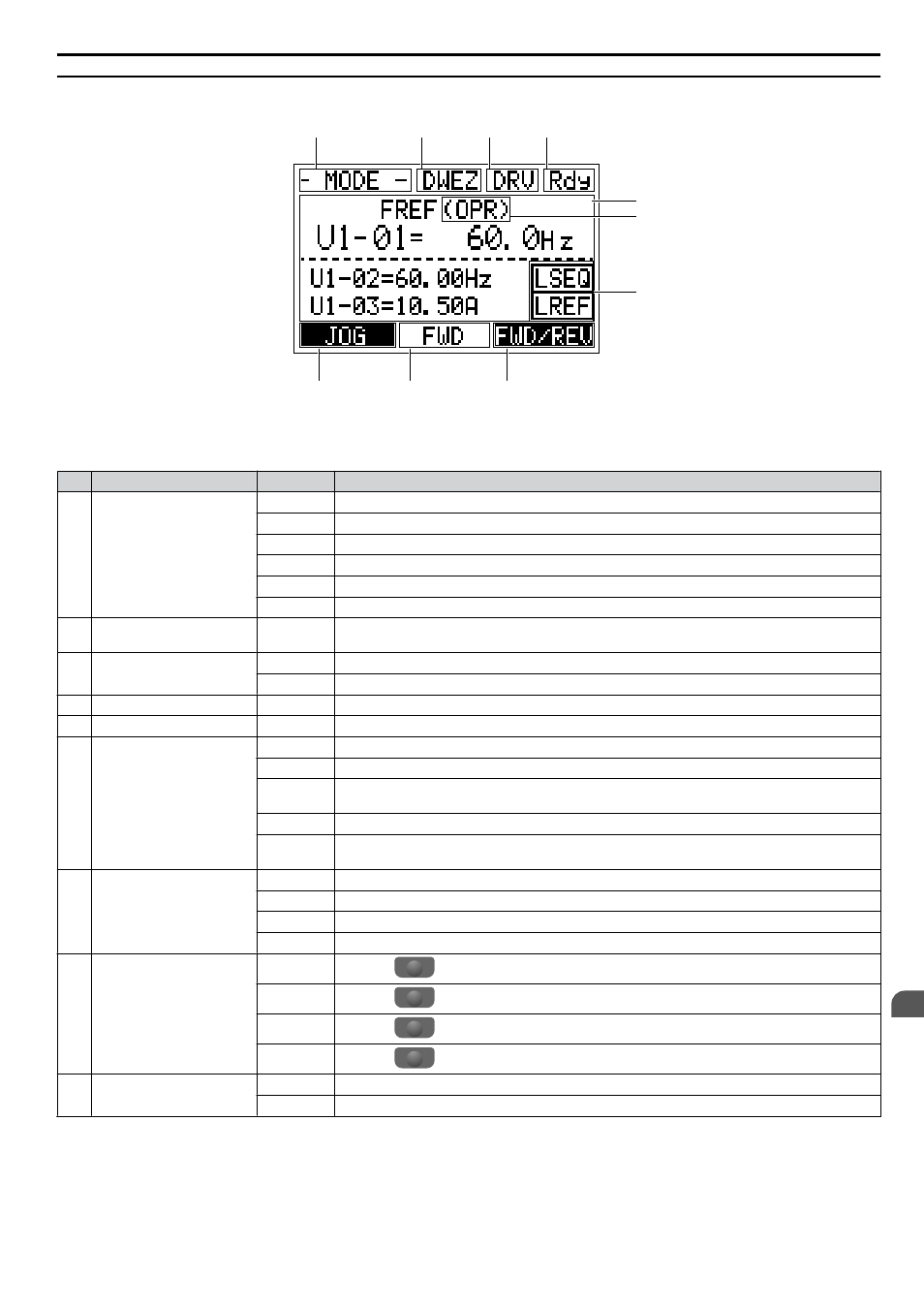

Figura 4.2 Pantalla LCD

Tabla 4.1 Pantalla y contenidos

N.º

Nombre

Pantalla

Contenido

1

Menús del modo de

funcionamiento

MODE

Aparece en la selección de modo.

MONITR Aparece en el modo de Monitor.

VERIFY

Indica el menú Verificar.

PRMSET Aparece en el modo de Configuración de parámetros.

A.TUNE

Aparece durante el autoajuste.

SETUP

Aparece en el modo de Configuración.

2

DriveWorksEZ

Selección de función

DWEZ

Aparece cuando DriveWorksEZ está activada. (A1-07 = 1 ó 2)

3

Área de la pantalla de modo

DRV

Aparece en el modo de Operación.

PRG

Aparece en el modo de Programación.

4

Listo

Rdy

Indica que el variador está listo para la marcha.

5

Pantalla de datos

Muestra datos específicos y datos de funcionamiento.

6

Asignación de

referencia de

frecuencia

<1>

OPR

Aparece cuando la referencia de frecuencia está asignada a la opción del operador LCD.

AI

Aparece cuando la referencia de frecuencia está asignada a la entrada analógica del variador.

COM

Aparece cuando la referencia de frecuencia está asignada a las entradas de comunicaciones

MEMOBUS/Modbus del variador.

OP

Aparece cuando la referencia de frecuencia está asignada a una unidad opcional del variador.

RP

Aparece cuando la referencia de frecuencia está asignada a la entrada del tren de pulsos del

variador.

7

Pantalla de

LO/RE

<2>

RSEQ

Aparece cuando se ordena el comando de Marcha desde una fuente remota.

LSEQ

Aparece cuando se ordena el comando de Marcha desde el teclado del operador.

RREF

Aparece cuando la referencia de frecuencia proviene de una fuente remota.

LREF

Aparece cuando la referencia de frecuencia proviene del teclado del operador.

8

Tecla de función 2

(F2)

FWD/REV Presionar

F2

alterna entre avance y reversa.

DATA

Presionar

F2

desplaza hacia la siguiente pantalla.

Presionar

F2

desplaza el cursor hacia la derecha.

RESET

Presionar

F2

restablece el error de falla del variador existente.

9

FWD/REV

FWD

Indica el funcionamiento del motor hacia adelante.

REV

Indica el funcionamiento del motor en reversa.

4.1 Uso del operador digital

YASKAWA ELECTRIC TOSP C710616 41E Variador de CA YASKAWA A1000 — Guía de inicio rápido

139

4

Prog. de arranque y operación
