Figura 7.13 – Yaskawa CIMR-AU Manual del usuario

Página 261

Advertising
background image

A

B

A – Pase los cables a través de las

aberturas del lado izquierdo de la
cubierta delantera.

<1>

B – Utilice el espacio abierto dentro

del variador para dirigir el
cableado de la opción.

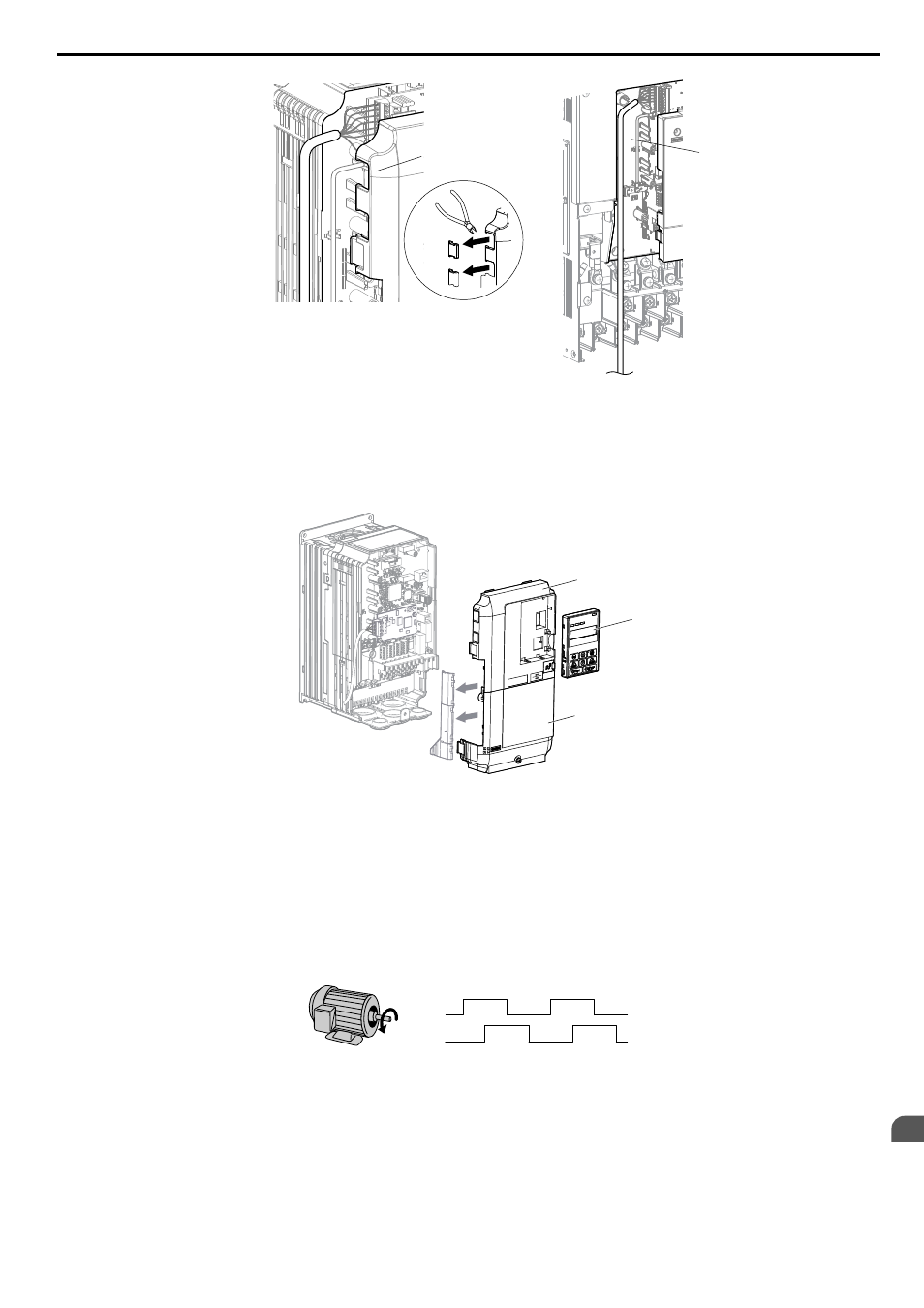

Figura 7.13 Ejemplos de direccionamiento del cable

<1> El variador no cumple con los requisitos NEMA tipo 1 si el cableado queda expuesto fuera del gabinete.

2.

Vuelva a colocar las cubiertas delanteras del variador (A, D) y ajústelas, y vuelva a colocar el operador digital (B).

D

A

B

NS MS
TX RX

Figura 7.14 Vuelva a colocar las cubiertas delanteras y el operador digital.

Nota:

Tome las precauciones necesarias al cablear la opción para que las cubiertas delanteras entren fácilmente en el variador.

Asegúrese de que no queden cables prensados entre las cubiertas delanteras y el variador al volver a colocar las cubiertas.

3.

Configure los parámetros del variador para que la rotación del motor sea correcta. (

Refiérase a A1:

Inicialización PAG. 280

y

Refiérase a F1: Tarjeta de Control de Velocidad del PG (PG-B3, PG-X3, PG-RT3,

PG-F3) PAG. 310

para conocer los detalles sobre la configuración de los parámetros). Con un encoder PG de

dos o tres pulsos, el pulso líder determina el sentido de rotación del motor. Se considera que una señal del encoder

PG con pulso A líder gira hacia adelante (en sentido antihorario al observar la rotación desde el lado de la carga

del motor).

Pulso A

Pulso B

El pulso A lleva la delantera, seguido
por el pulso B desplazado a 90 grados.

Tiempo →

Figura 7.15 Desplazamiento de los pulsos A y B

Después de conectar las salidas del encoder PG a la opción, aplique energía al variador, haga girar manualmente

el motor y compruebe el sentido de rotación observando el monitor U1-05 del operador digital.
La rotación en reversa del motor se advierte cuando el valor de U1-05 es negativo; en la rotación del motor hacia

adelante, el valor es positivo.

7.1 Instalación de una tarjeta opcional
