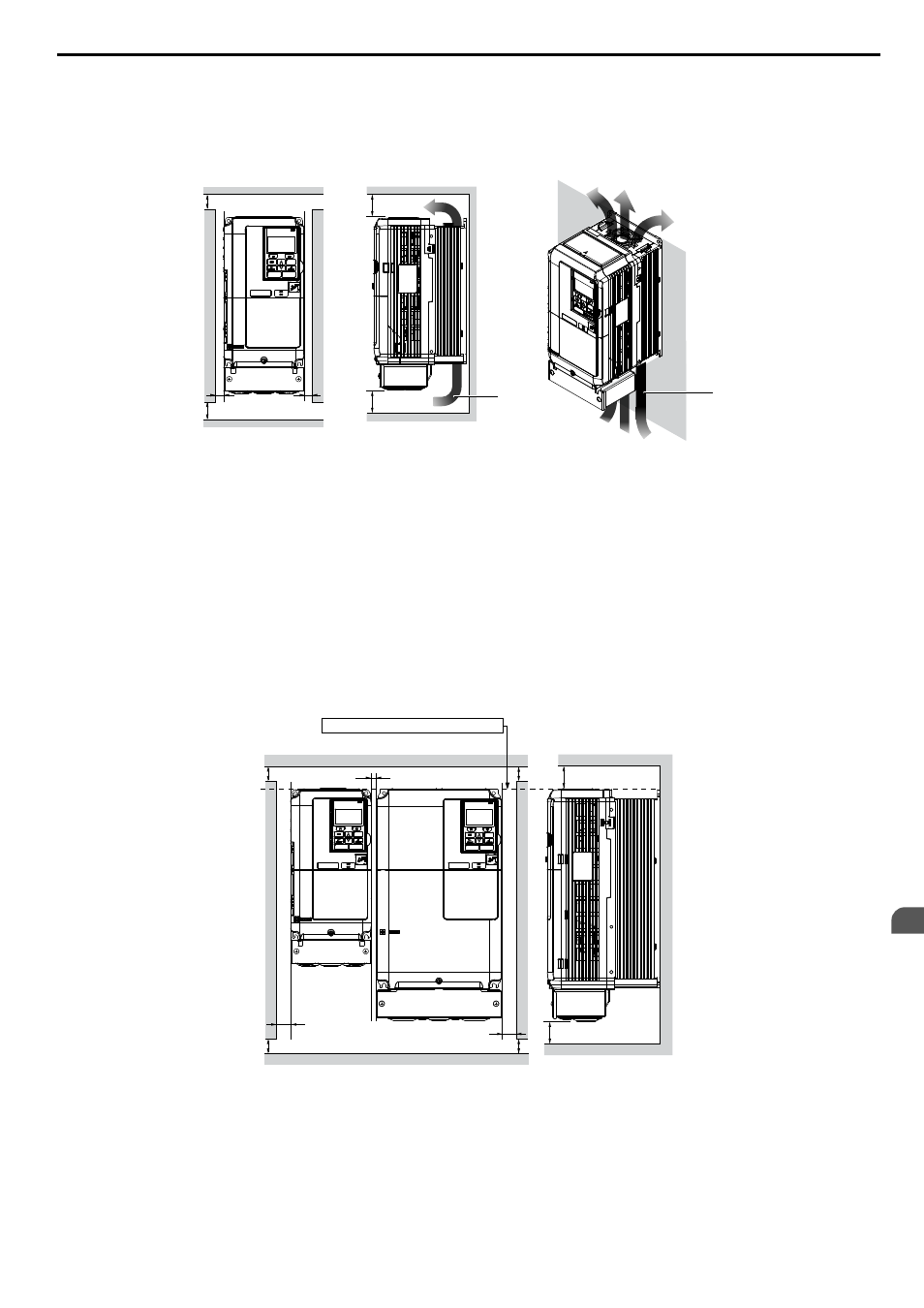

Instalación de un solo variador

La

Figura 2.2

muestra la distancia de instalación requerida para mantener un espacio suficiente para la ventilación y el

cableado. Instale el disipador de calor contra una superficie cerrada, para que no desvíe el aire de enfriamiento a su

alrededor.

A

A

B

B

Separación lateral

Separación superior/inferior

C

C

D

D

A – 50 mm como mínimo
B – 30 mm como mínimo

C – 120 mm como mínimo
D – Dirección de la circulación del

aire

Figura 2.2 Espaciamiento correcto de la instalación

Nota:

Los modelos de gabinete IP20/NEMA tipo 1 e IP00/tipo abierto deben instalarse con la misma separación por encima y por debajo del

variador.

n

Instalación de múltiples variadores (instalación en paralelo)

Los modelos 2A0004 a 2A0081, 4A0002 a 4A0044 y 5A0003 a 5A0032 pueden utilizarse con la instalación en paralelo.
Al instalar diversos variadores en el mismo panel cerrado, móntelos de acuerdo con la

Figura 2.2

y configure L8-35,

Selección del método de instalación, en 1 (Montaje en paralelo).
Al montar variadores con la separación mínima de 2 mm, de acuerdo con la

Figura 2.3

, configure el parámetro L8-35 en

1 y tenga en cuenta la disminución de la capacidad.

Refiérase a Lista de parámetros PAG. 279

para conocer los detalles.

A

A

A

A

B

C

B

Separación lateral

Alinee la parte superior de los variadores

D

D

Separación superior/inferior

A – 50 mm como mínimo
B – 30 mm como mínimo

C – 2 mm como mínimo
D – 120 mm como mínimo

Figura 2.3 Separación entre variadores (montaje en paralelo)

Nota:

Alinee la parte superior de los variadores al instalar variadores de diferentes alturas en el mismo panel cerrado. Deje espacio entre la

parte superior y la inferior de los variadores, para facilitar el cambio de los ventiladores de enfriamiento.

Quite las cubiertas protectoras superiores de todos los variadores, como se muestra en la

Figura 2.4

, al montar variadores

con gabinete IP20/NEMA tipo 1 en paralelo.

Refiérase a Cubierta protectora superior PAG. 112

para volver a colocar

la cubierta protectora superior.

2.1 Instalación mecánica
