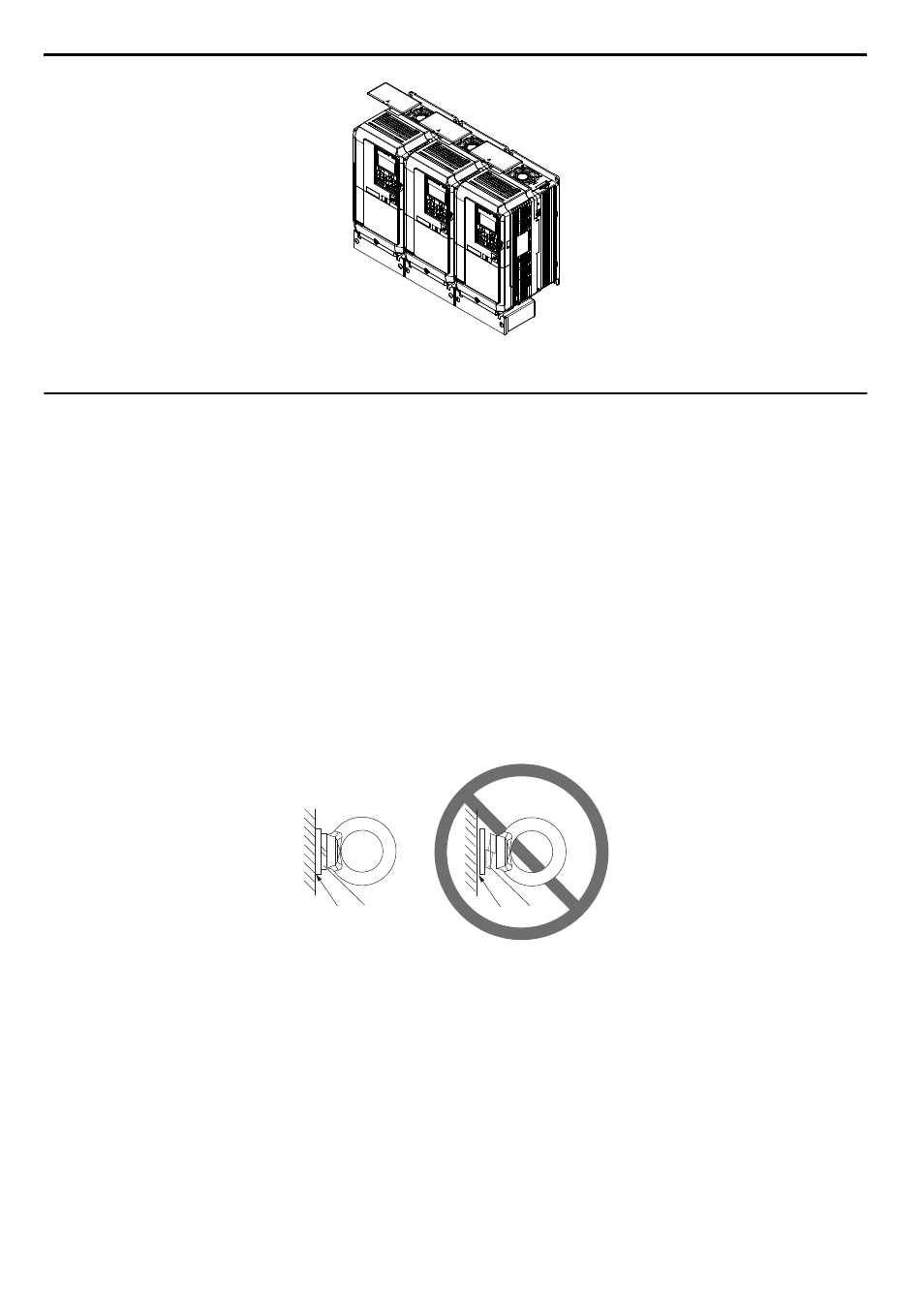

Figura 2.4 Montaje en paralelo de IP20/NEMA 1 en la gabinete
u
Instrucciones de instalación con cáncamos
Se utilizan cáncamos para instalar el variador o levantarlo temporalmente al reemplazarlo. Con dichos cáncamos, el
variador puede instalarse en un panel cerrado o montarse en una pared. No deje el variador suspendido por los alambres
en posición horizontal o vertical durante largos períodos de tiempo. No traslade el variador a lo largo de distancias extensas.
Lea las siguientes instrucciones y precauciones antes de instalar el variador.
ADVERTENCIA! Peligro de aplastamiento. Respete las siguientes instrucciones y precauciones. No respetar esta indicación puede
provocar lesiones graves o muertes a causa de la caída del equipo.
Solo use la suspensión vertical para elevar temporalmente el variador durante la instalación en un panel cerrado. No transporte el
variador suspendiéndolo verticalmente.
Utilice tornillos para fijar de manera segura la cubierta delantera del variador, los bloques de terminales y demás componentes del
variador antes de suspenderlo verticalmente.
No someta el variador a vibraciones o impactos de más de 1.96 m/s
2
(0.2 G) mientras esté suspendido por medio de alambres.
No deje el variador sin supervisión mientras esté suspendido por medio de alambres.
No intente dar vuelta el variador mientras esté suspendido por medio de alambres.
n
Suspensión horizontal de los modelos de variador 2A0360, 2A0415 y 4A0250 a 4A0675
Para hacer un gancho de alambre o bastidor para usar al levantar el variador con una grúa, coloque el variador en posición
horizontal y pase un alambre por los orificios de los cuatro cáncamos.
AVISO: Daños al equipo. Al levantar el variador, confirme que la arandela de resorte esté completamente cerrada. No respetar esta
indicación puede causar deformaciones o daños en el variador al levantarlo.
Figure 2.7
B
A
C
D
A – Sin espacio entre el variador y la
arandela
B – Arandela de resorte totalmente
cerrada
C – Espacio entre el variador y la
arandela
D – Arandela de resorte abierta
Figura 2.5 Arandela de resorte
n
Suspensión vertical de los modelos de variador 2A0360, 2A0415 y 4A0250 a 4A1200
Modelos 2A0360, 2A0415 y 4A0250 a 4A0675
Cuando necesite suspensión vertical para el variador en un panel cerrado, cambie la orientación de los cáncamos rotándolos
90 grados en sentido antihorario.
2.1 Instalación mecánica
