Powermax30 XP Manual de servicio 808153 99
6 – Reemplazo de componentes de la fuente de energía
Instalar la barrera componente
1. Sostener la barrera componente de modo que el borde con el recorte largo y las dos muescas quede más próximo
al panel frontal y, el borde con las tres muescas, más cercano al panel trasero.
2. Una línea perforada atraviesa la parte de arriba de la barrera a unos 25 mm debajo del borde. Doblar la barrera por
esta perforación de modo que el borde superior quede en su contra.
3. Colocar la barrera de modo que la sección doblada cubra la parte superior del panel de energía. El borde con el
recorte largo y las dos muescas deberá ajustarse al panel frontal; el borde con las tres muescas, al panel trasero.
4. Poner primero el borde de la barrera del panel frontal y, después, el borde del panel trasero. Las muescas a cada
lado de la barrera deberán alinearse con las aristas por dentro de los paneles frontal y trasero. A medida que se pase
la barrera, asegurarse de que el borde de abajo quede entre los cables al fondo de la tarjeta de alimentación y el
lateral de la base plástica.
 La barrera no encajará en la misma canal por la que vaya la cubierta de la fuente
de energía.
5. Volver a conectar la alimentación de gas y el cable de alimentación y poner el interruptor de energía en ON (I)
(encendido).

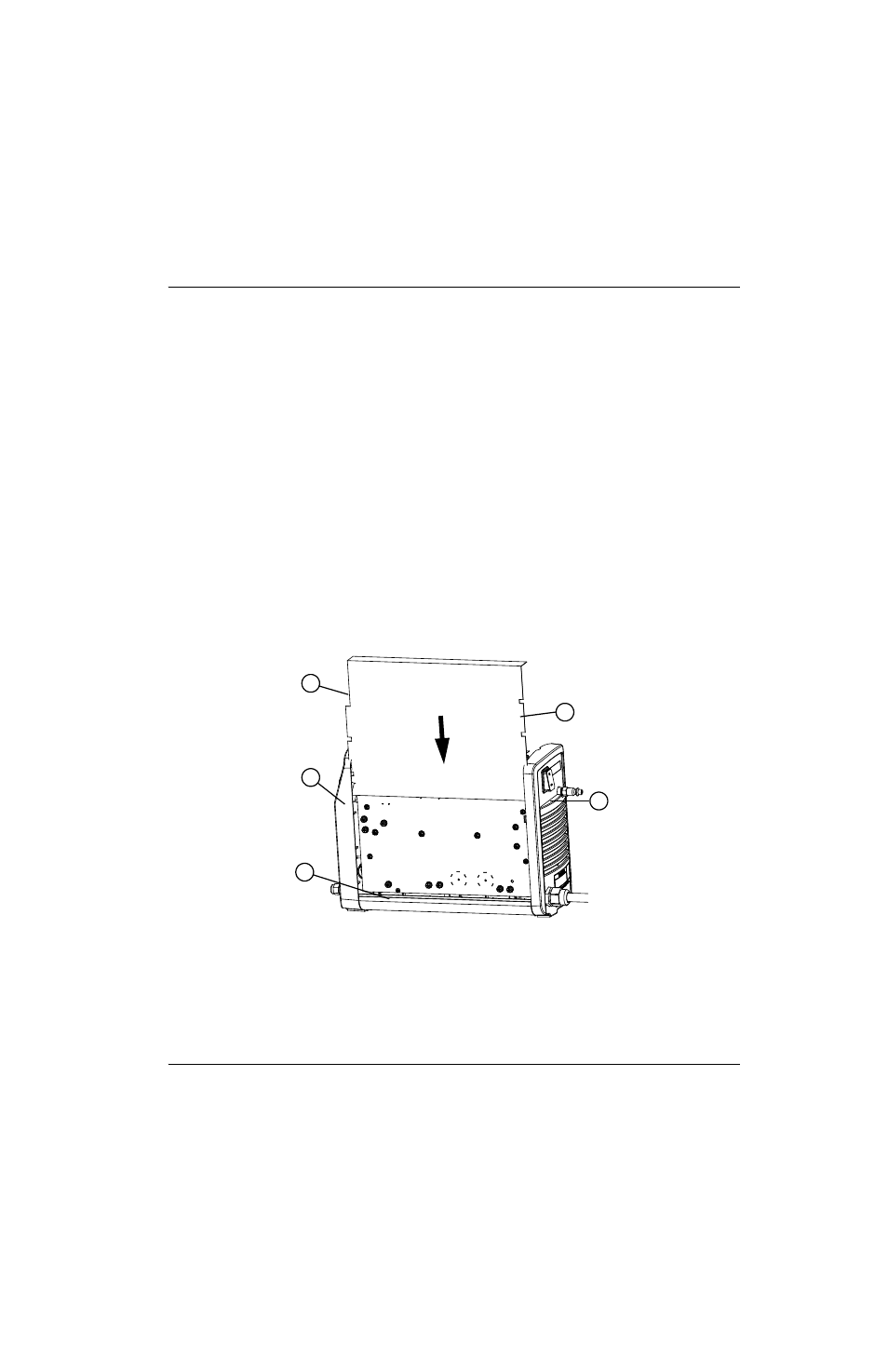

Figura 27
1
2
3
5
4
1 Borde con recorte largo y dos muescas de la
barrera componente
2 Panel frontal
3 Canal
4 Panel trasero
5 Borde con tres muescas de la barrera componente
