Quitar el cable de alimentación y el pasacables, Ario. (ver, Quitar el cable de alimentación y el – Hypertherm Powermax30 XP Rev.1 Service manual Manual del usuario
Página 106
106
Powermax30 XP Manual de servicio 808153
6 – Reemplazo de componentes de la fuente de energía
Reemplazar el cable de alimentación y el pasacables
Quitar el cable de alimentación y el pasacables
Cables de alimentación CSA
1. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF (O) (apagado), desconectar el cable de alimentación de la fuente
de energía y la alimentación de gas.
b. Ver Quitarle la cubierta a la fuente de energía en la página 96.
c. Ver Quitar la barrera componente en la página 98.
d. Ver Separar el panel trasero en la página 103.
2. Quitar los cables negro y blanco de la parte de arriba del interruptor de energía.

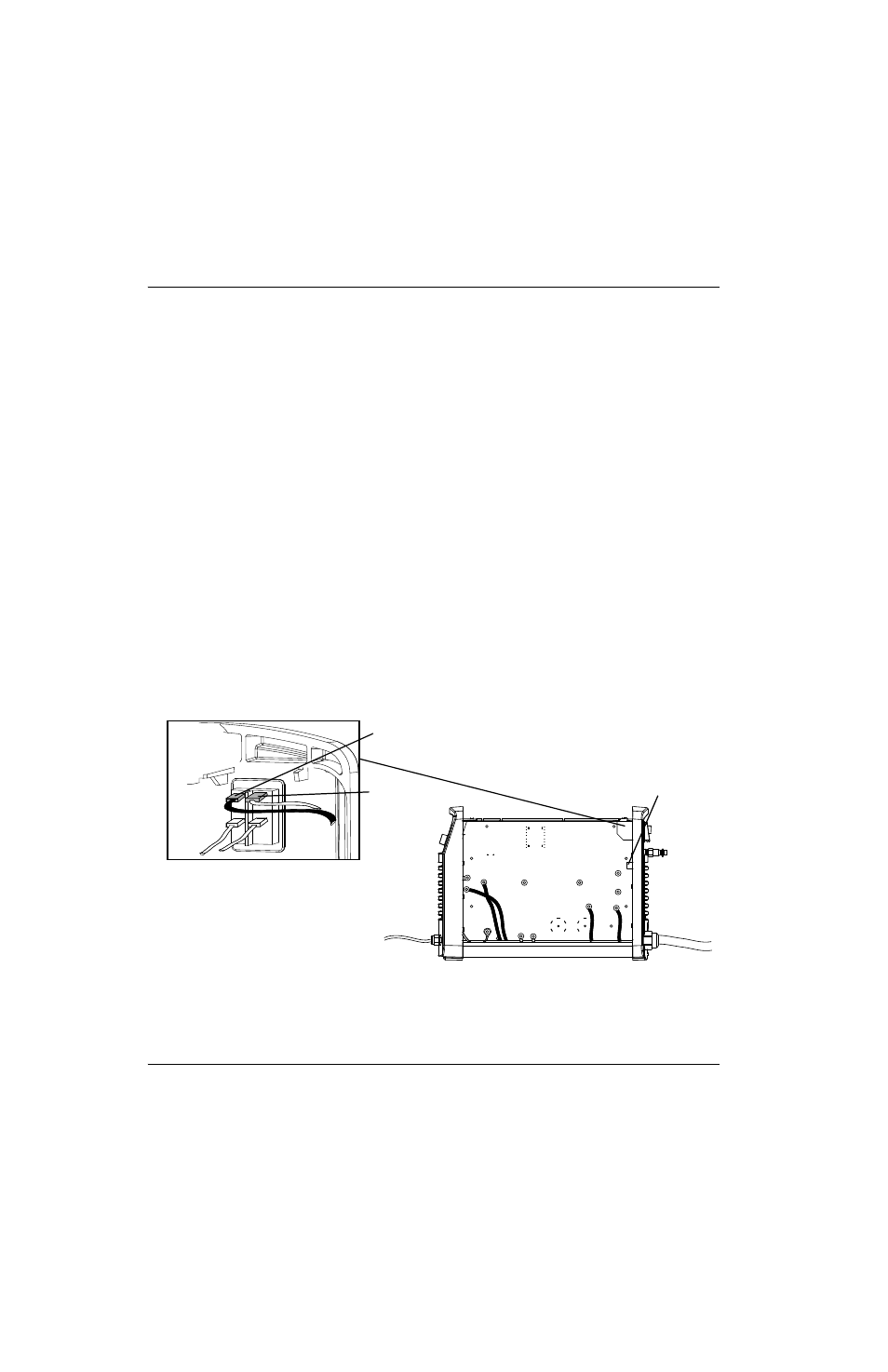

Figura 36
Número juego
Descripción
Juego: cable de alimentación CSA con enchufe de giro y bloqueo NEMA, 240 V/20 A,
monofásico, 3,0 m
Juego: cable de alimentación CE, monofásico, 3,0 m (sin enchufe)
Juego: cable de alimentación CCC, monofásico, 3,0 m (sin enchufe)
Juego: pasacables cable de alimentación
N
L
Tierra de protección
