174 Powermax30 XP Manual de servicio 808153
6 – Reemplazo de componentes de la fuente de energía
4. Quitar la tuerca del pasacables que está por dentro del panel frontal.
5. Halar el cable de masa por el orificio del panel frontal.
6. Tender el terminal del conector del nuevo cable de masa por el orificio del panel frontal y por la tuerca de retención.
7. Apretar la tuerca de retención del pasacables que está dentro del panel frontal.

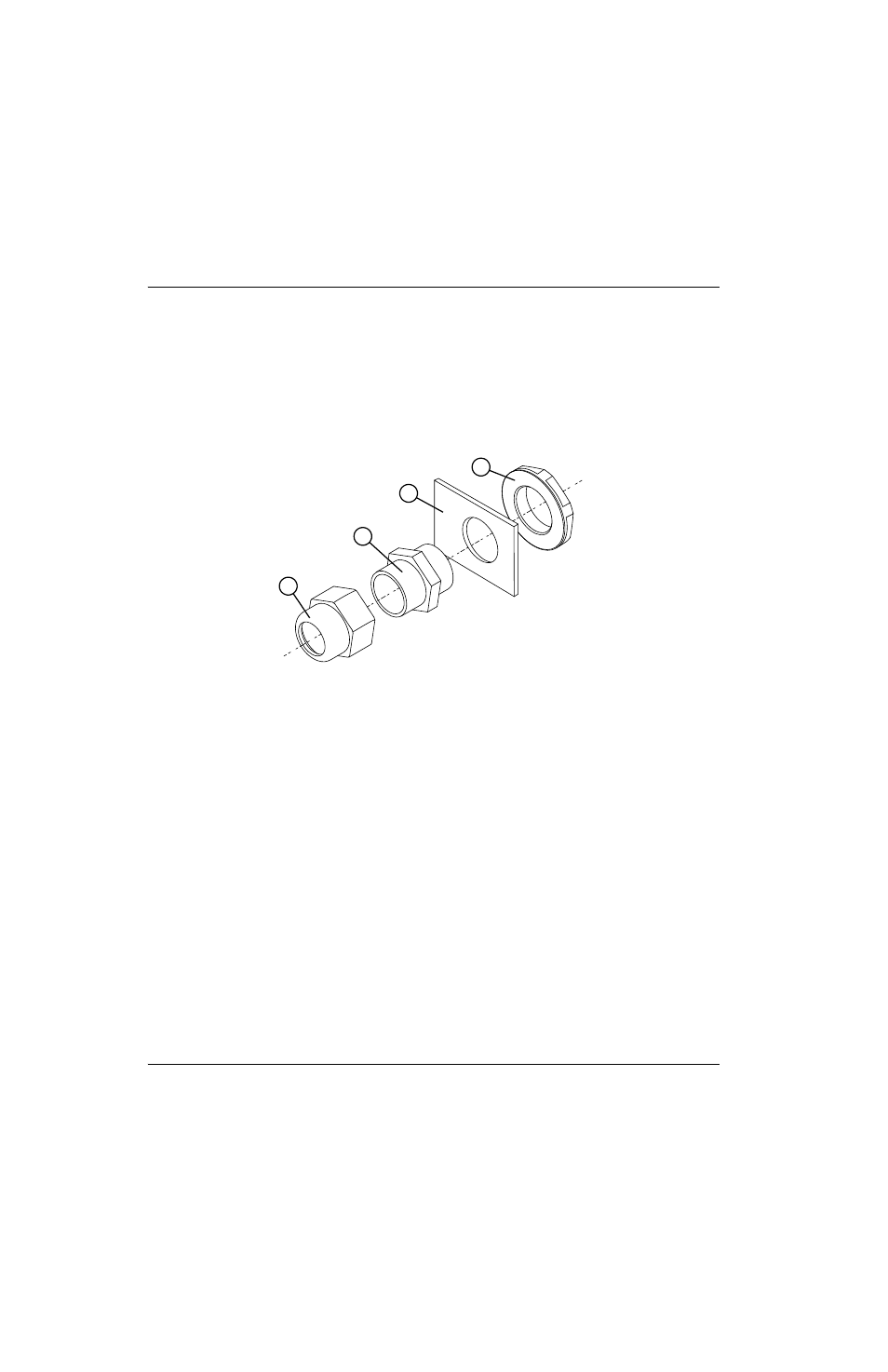

Figura 99
8. Conectar el cable de masa a la tarjeta de alimentación en J22 y ponerle el tornillo y arandela que se quitaron en
el paso 2. Apretar a 23,0 kg·cm.
9. Efectuar los siguientes procedimientos:
a. Ver Volver a fijar el panel frontal en la página 102.
b. Ver Instalar la barrera componente en la página 99.
c. Ver Instalarle la cubierta a la fuente de energía en la página 97.
d. Volver a conectar la alimentación de gas y el cable de alimentación y poner el interruptor de energía
en ON (I) (encendido).
1
2
3
4
Exterior
Interior
1 Tuerca pasacables (por fuera de la fuente
de energía)
2 Pasacables
3 Panel frontal
4 Tuerca de retención (por dentro de la fuente
de energía)
