Powermax30 XP Manual de servicio 808153 67
5 – Localización de problemas y ensayos al sistema

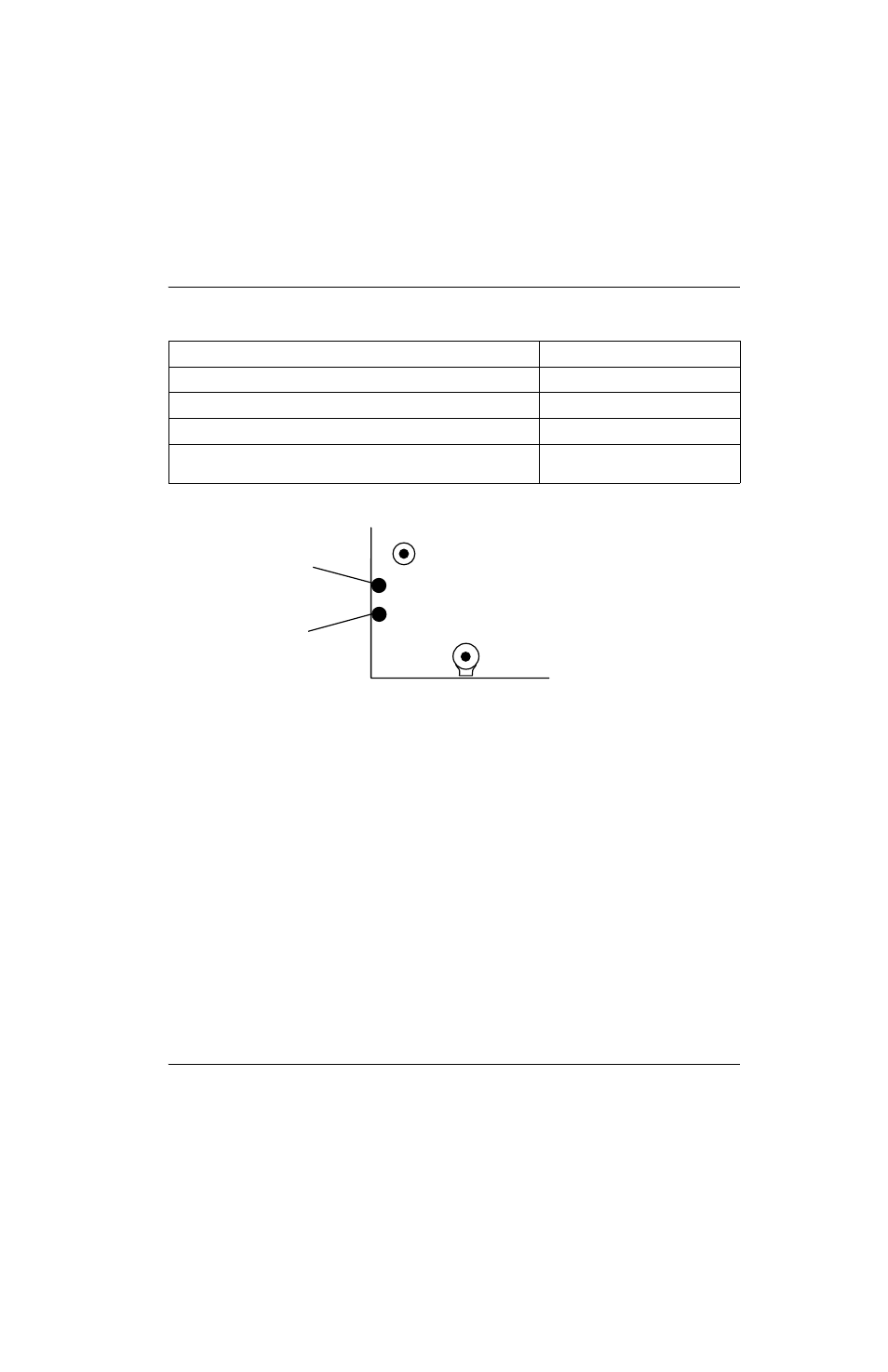

Figura 7
6. Si no se detectan problemas en la inspección visual o en el chequeo inicial de resistencias y la fuente de energía
todavía no funciona como debe, ver la Guía de localización de problemas en la página 69.
Medir la resistencia entre Valores aproximados
Cable de masa (J22) y boquilla (J16, cable rojo) 100 kΩ
Cable de masa (J22) y electrodo (J17, cable blanco) 20 kΩ
Electrodo (J17, cable blanco) y boquilla (J16, cable rojo) 120 kΩ
Cable de masa (J22), boquilla (J16, cable rojo) y electrodo
(J17, cable blanco) a tierra > 20 MΩ
J22
WORK LEAD (BLK)
J16, rojo
J17, blanco
