114

Powermax30 XP Manual de servicio 808153

6 – Reemplazo de componentes de la fuente de energía

7. Meter el interruptor de energía nuevo en el panel cuidando de que la etiqueta ON (I) (encendido) quede en la parte

de arriba.

Se deberá oír el clic del interruptor al encajar en su sitio.

8. Meter los conectores de los dos cables blancos conectados a “CA” de la tarjeta de alimentación en las dos clavijas

de abajo del interruptor de energía. El cable “CA” izquierdo

se conecta a la clavija izquierda de abajo del

interruptor de energía; el cable “CA” derecho

se conecta a la clavija derecha de abajo del interruptor de energía.

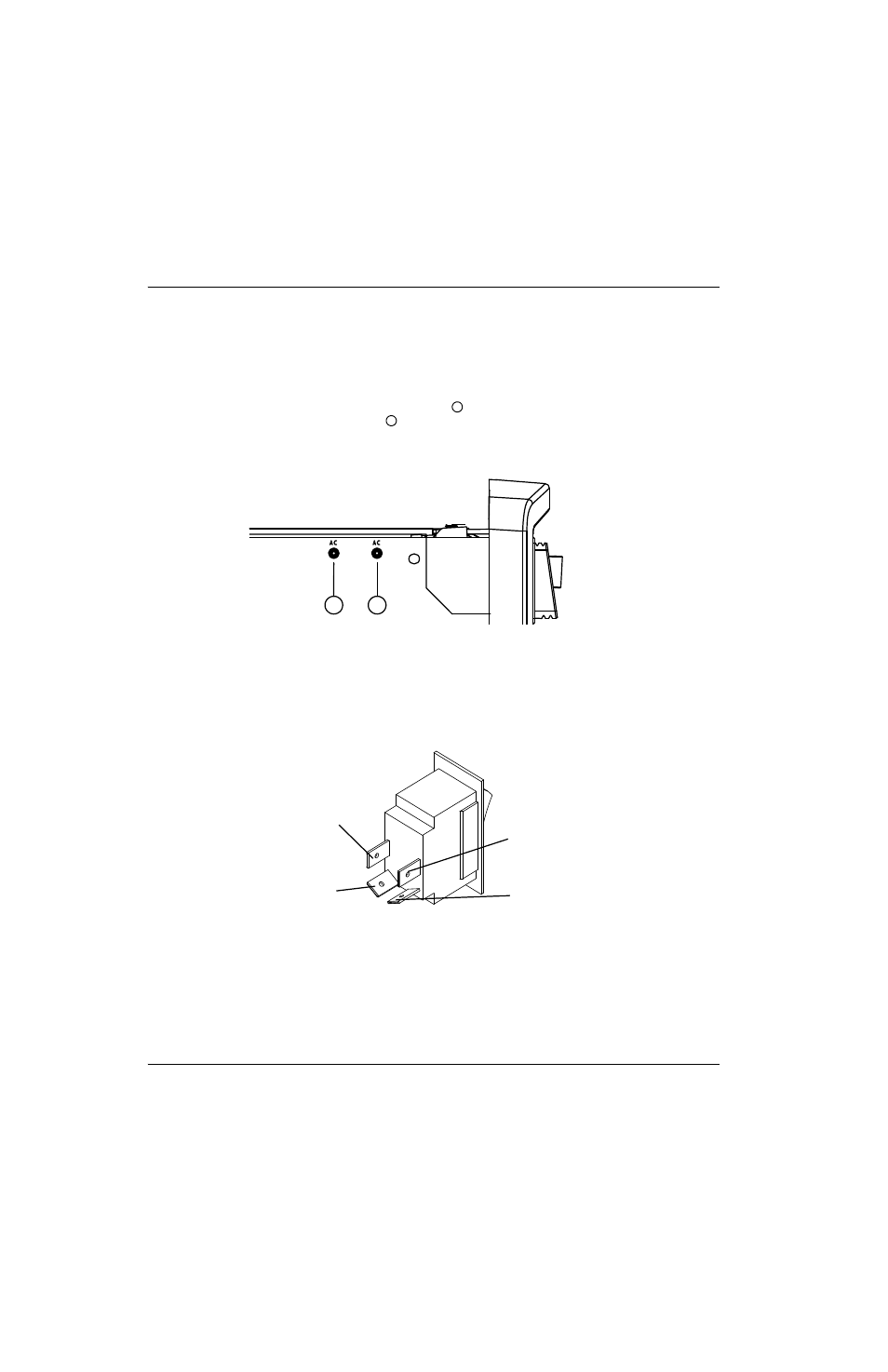

Ver la

Figura 42 y la Figura 43.

Figura 42

9. Meter el conector del cable negro (CSA) o el marrón (CE/CCC) en la clavija de arriba a la izquierda del interruptor

de energía.

10. Meter el conector del cable blanco (CSA) o el azul (CE/CCC) en la clavija de arriba a la derecha del interruptor

de energía.

Figura 43

11. Volver a conectar el cable a tierra a la presilla sujetacables a tierra del panel trasero.

12. Efectuar los siguientes procedimientos:

a. Ver Instalar la barrera componente en la página 99.

b. Ver Instalarle la cubierta a la fuente de energía en la página 97.

c. Volver a conectar la alimentación de gas y el cable de alimentación y poner el interruptor de energía en ON (I)

(encendido).

1

2

AC

AC

1

2

Blanco (CA) (clavija izquierda)

Negro (CSA)

Marrón (CE/CCC)

Blanco (CA) (clavija derecha)

Blanco (CSA)
Azul (CE/CCC)
