Powermax30 XP Manual de servicio 808153 159
6 – Reemplazo de componentes de la fuente de energía

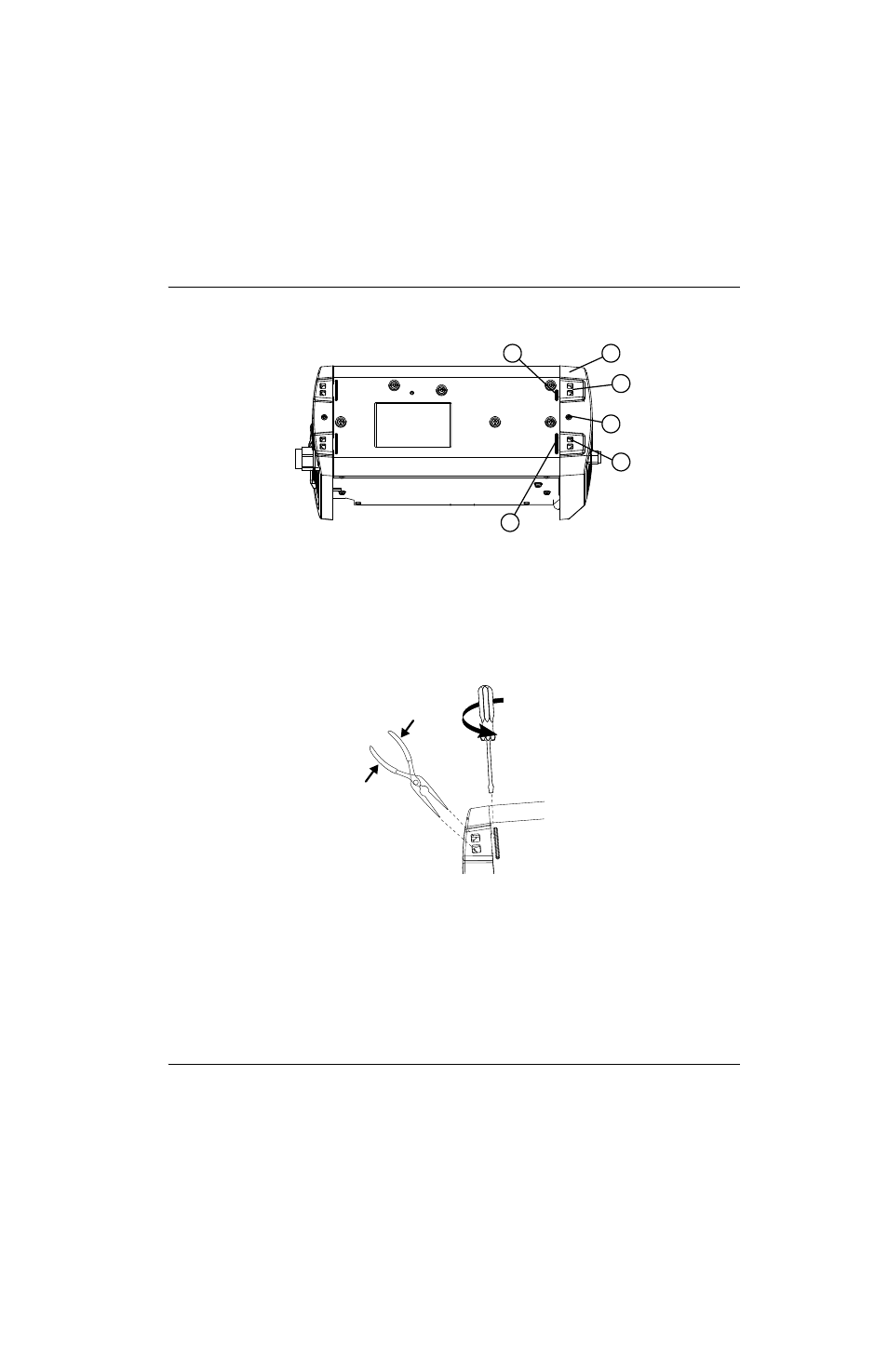

Figura 82
4. Introducir la pinza de punta en la abertura de uno de los resortes para comprimirlo.
Figura 83
5. Apoyar un destornillador plano en la arista saliente junto al resorte y darle vuelta con cuidado para separar el panel
de la base.
6. Meter otro destornillador o herramienta semejante en la abertura entre el panel y la base para evitar que la primera
esquina del panel vuelva a enganchar los resortes al soltarse la otra.
4
3
2
2
1
1
1 Arista
2 Resorte
3 Tornillo de sujeción
4 Panel frontal
