Powermax30 XP Manual de servicio 808153
185
7 – Reemplazo de componentes de la antorcha
3. Usar dos llaves para aflojar la boquilla de gas que sujeta el cuerpo de antorcha a los cables y mangueras
de la antorcha.

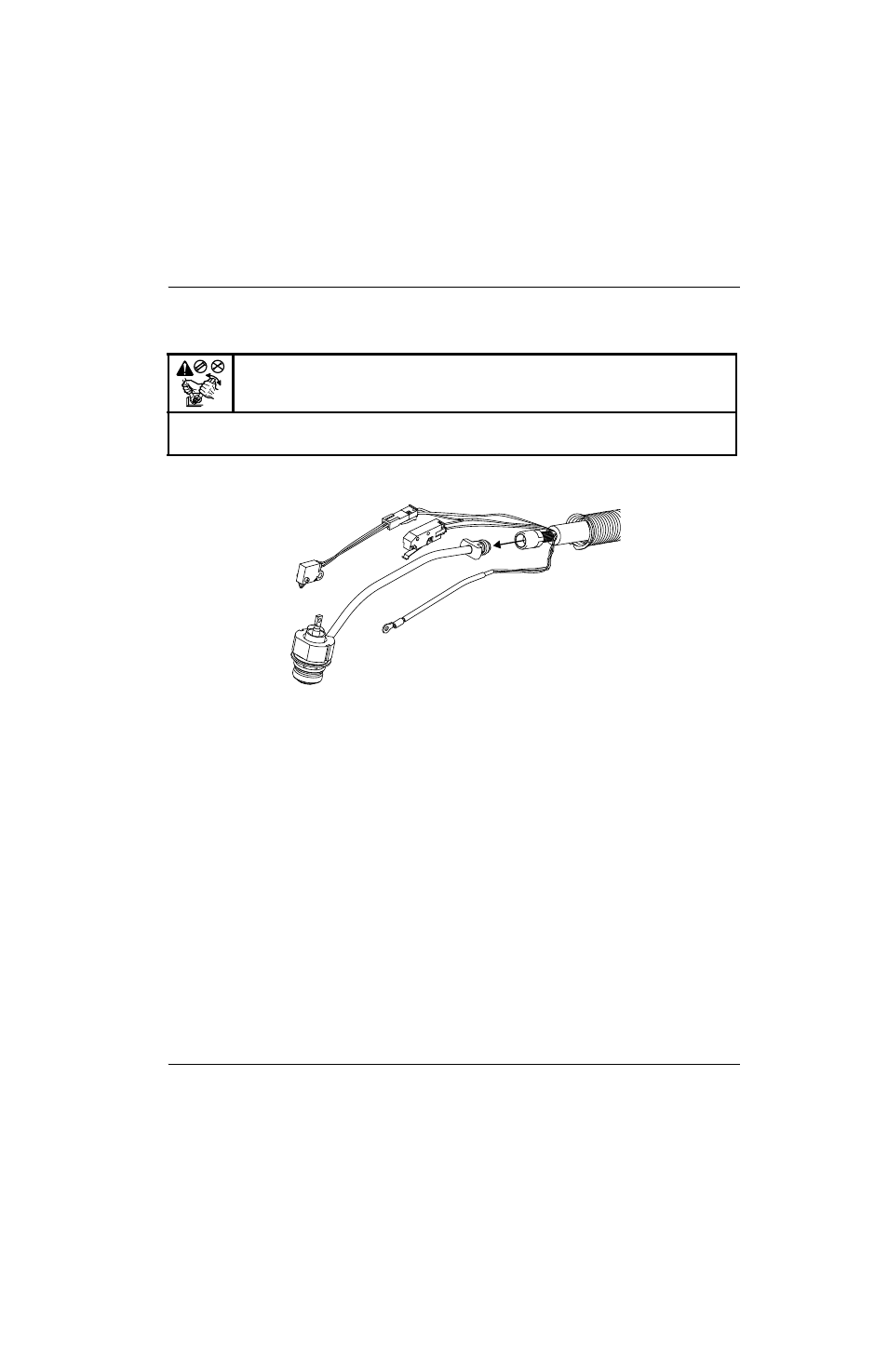

Figura 109
4. Enroscar a mano el cuerpo de antorcha con los cables y mangueras de la antorcha y darle un 1/4 de vuelta más.
5. Apretar el tornillo que sujeta el cable de alimentación antorcha al cuerpo de antorcha hasta que el terminal ajuste sin
holgura en el émbolo. (Ver el orden de instalación de los tornillos en la
Figura 108 en la página 184. Es importante
que el tornillo se ponga como se muestra).
6. Efectuar los siguientes procedimientos:
a. Instalar de nuevo todos los componentes de la antorcha que se quitaron. Ver Instalar el mango en la página 182
b. Volver a conectar la alimentación de gas y el cable de alimentación y poner el interruptor de energía en ON (I)
(encendido).
¡PRECAUCIÓN!
Usar siempre dos llaves para aflojar y apretar como es debido las tuercas y pernos hexagonales
mencionados en estos procedimientos.
