Powermax30 XP Manual de servicio 808153
145
6 – Reemplazo de componentes de la fuente de energía
7. Tender el grupo de cables anaranjado, azul y morado sobre la muesca del panel central que esté más cerca del
frente de la fuente de energía. (Ver la
8. Meter el conector en la ranura ARRANQUE ANTORCHA (J12) de la tarjeta de alimentación. (Ver la Figura 69 en la
Figura 73
9. Enroscar la tuerca de retención que está dentro del panel frontal al pasacables.
10. Apretar la tuerca del pasacables de los cables y mangueras de la antorcha al poner el panel frontal de nuevo
en su lugar. Ver
Volver a fijar el panel frontal en la página 102.
11. Efectuar los siguientes procedimientos:
a. Ver Instalarle la cubierta a la fuente de energía en la página 97.
b. Volver a conectar la alimentación de gas y el cable de alimentación y poner el interruptor de energía
en ON (I) (encendido).
¡PRECAUCIÓN!
Tener cuidado de no torcer los cables y mangueras de la antorcha al enroscar la tuerca de retención
en el pasacables.

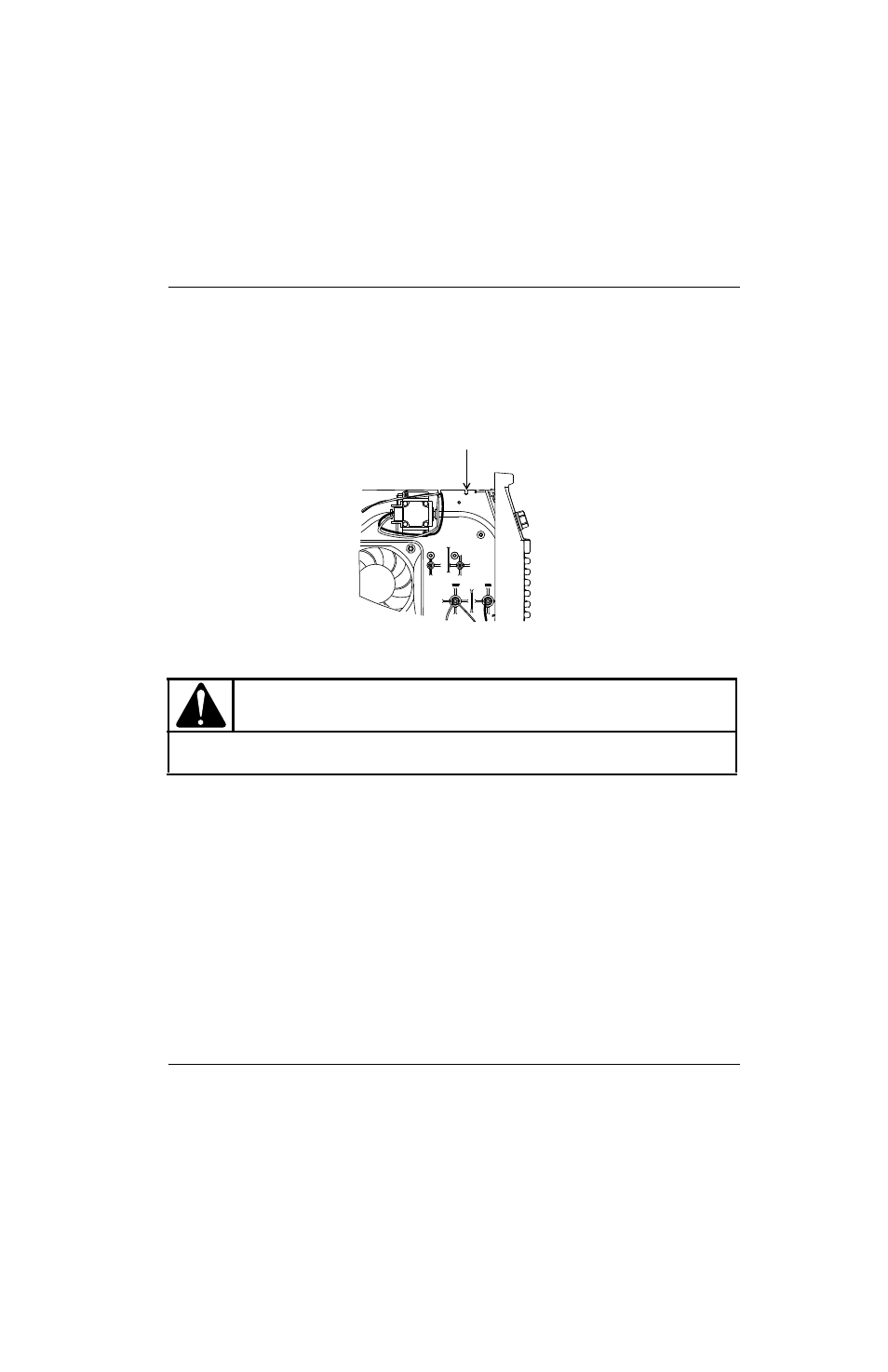

Tender los cables anaranjado, azul y morado de los cables y mangueras de la antorcha por esta muesca en el panel central
