164

Powermax30 XP Manual de servicio 808153

6 – Reemplazo de componentes de la fuente de energía

8. Desconectar el cable a tierra de la presilla sujetacables que está cerca de la parte de arriba del panel trasero.

Ver la

Figura 90.

9. Desconectar los 4 cables de la parte de atrás del interruptor de energía.

10. Oprimir con un destornillador plano pequeño una de las orejetas encima del interruptor de energía para sacar esa

esquina del panel trasero.

11. Oprimir la otra orejeta encima del interruptor de energía para sacarla del panel trasero. Asegurarse de que la primera

orejeta no se enganche de nuevo al liberar la segunda.

12. Repetir estos mismos pasos para sacar la parte de abajo del interruptor de energía. Quitar del todo el interruptor

del panel.

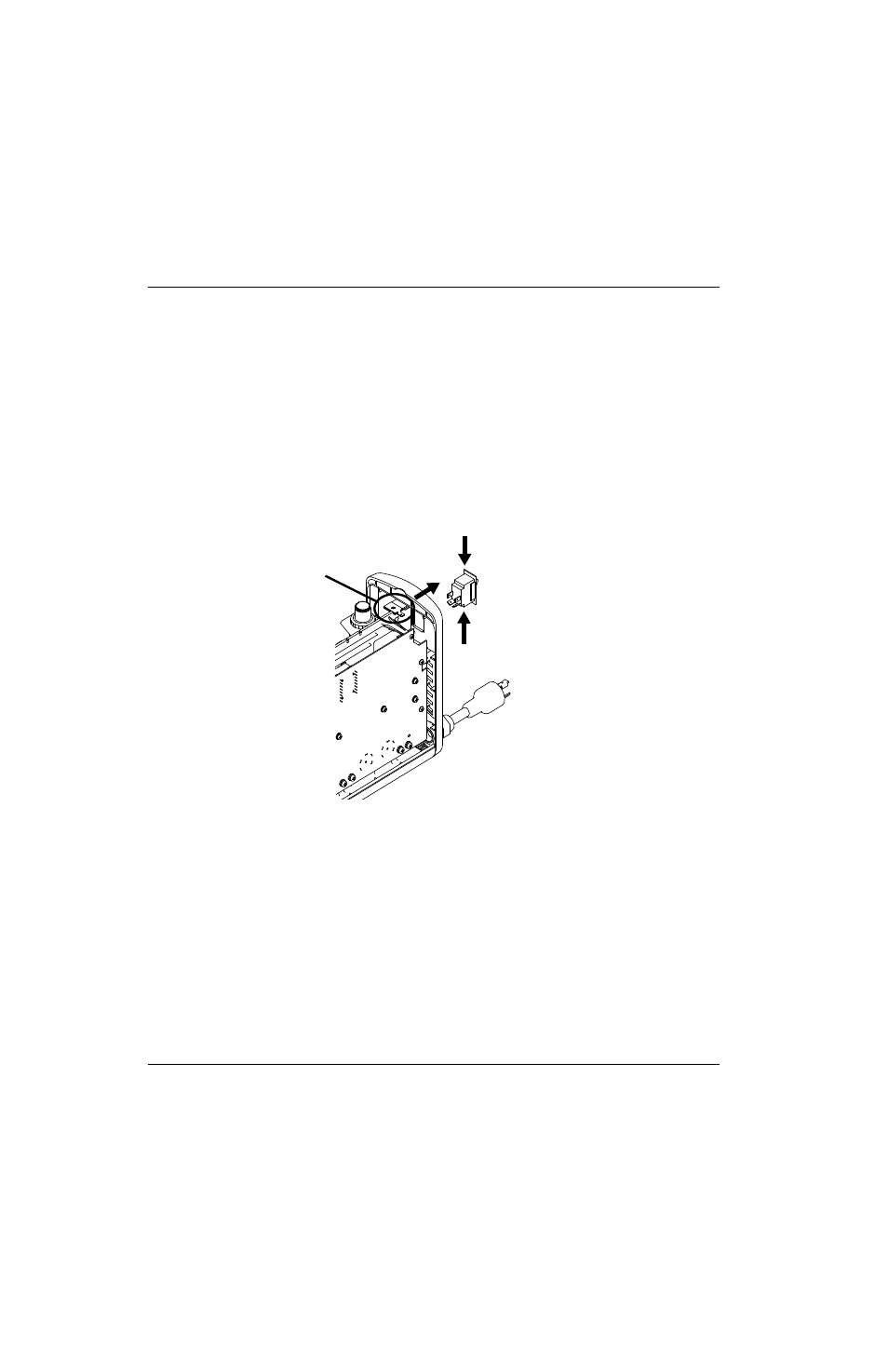

Figura 90

13. Desconectar el cable de alimentación de la fuente de energía. Ver Quitar el cable de alimentación y el pasacables en

la página 106.

Presilla sujetacables a tierra
