Powermax30 XP Manual de servicio 808153

91

5 – Localización de problemas y ensayos al sistema

Prueba 7– sensor capuchón de antorcha

Probar el interruptor de sensado capuchón y los cables y mangueras de la antorcha.

1. Poner el interruptor de energía en OFF (O) (apagado), desconectar el cable de alimentación de la fuente de energía

y la alimentación de gas.

2. Quitarle la cubierta y manija a la fuente de energía. (Ver Quitarle la cubierta a la fuente de energía en la página 96).

3. Quitar la barrera componente. (Ver Quitar la barrera componente en la página 98).

4. Separar el panel frontal. (Ver Separar el panel frontal en la página 100).

5. En el lado del disipador de calor, empujar la aleta del conector de sensado capuchón J12 hacia el enchufe para

desconectarlo y sacarlo de la tarjeta de alimentación.

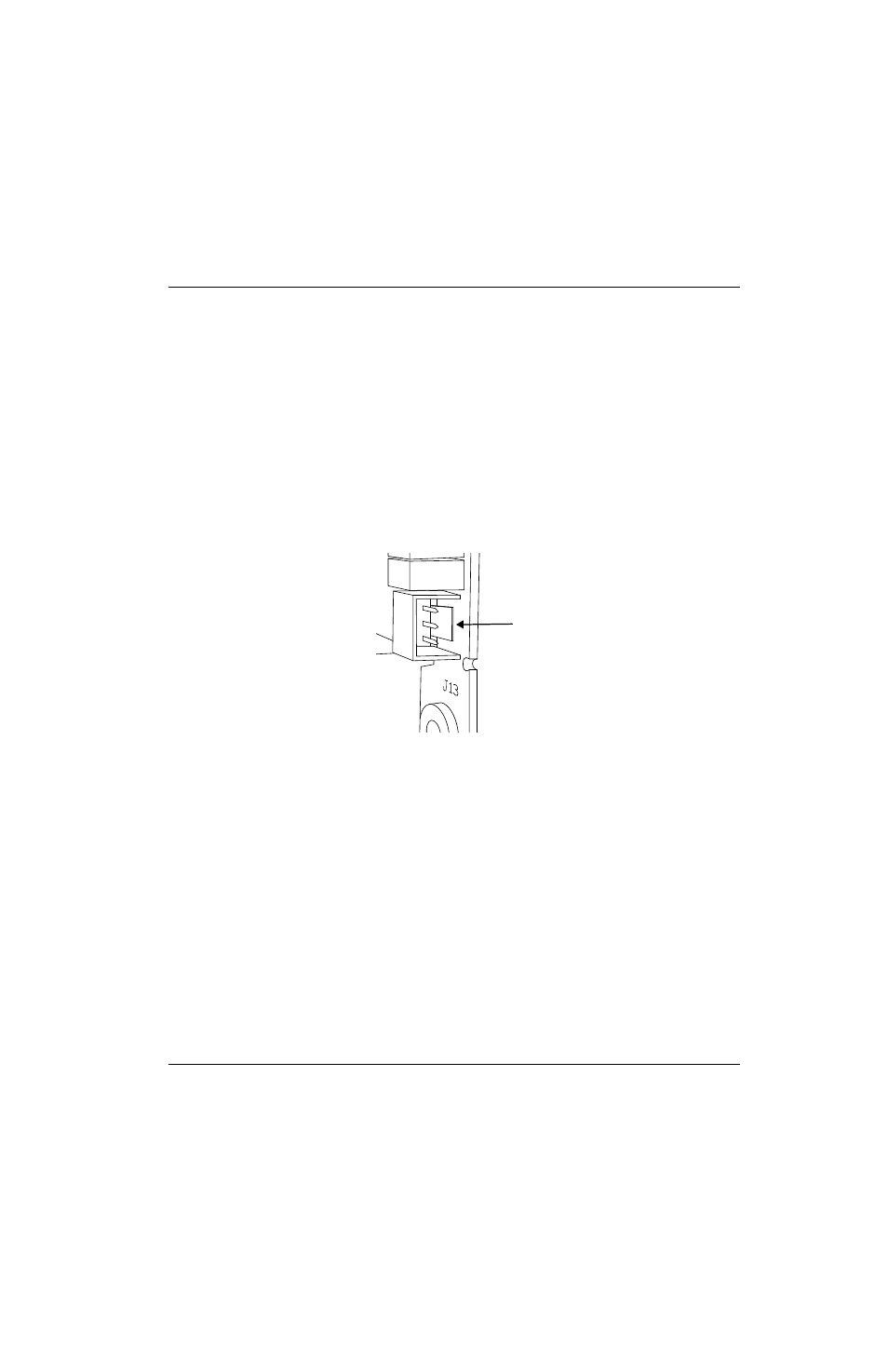

Figura 22

6. Medir la resistencia entre el cable anaranjado y el cable azul. Deberá medir menos de 10 Ω. Si la resistencia diera

más alta, el interruptor de sensado capuchón está abierto.

7. Cerciorarse de que el émbolo de la antorcha se mueva libremente. Si no lo hace, reemplazar el cuerpo de antorcha.

(Ver

Reemplazar el cuerpo de antorcha en la página 184).

8. Cerciorarse de que los consumibles estén bien instalados. Ajustarlos de ser necesario.

9. Si las piezas de la antorcha mencionadas en el paso 7 y el paso 8 están funcionando bien, el interruptor de sensado

capuchón está defectuoso o hay discontinuidad en uno de los cables del conjunto de cables y mangueras de la
antorcha. Reemplazar la pieza defectuosa. (Ver

Reemplazar el interruptor de sensado capuchón en la página 187

o

Reemplazar los cables y mangueras de la antorcha en la página 188).

Empujar la aleta hacia el conector
