Powermax30 XP Manual de servicio 808153

6 – Reemplazo de componentes de la fuente de energía

Reemplazar el ventilador

1. Efectuar los siguientes procedimientos:

a. Poner el interruptor de energía en OFF (O) (apagado), desconectar el cable de alimentación de la fuente de

energía y la alimentación de gas.

b. Ver Quitarle la cubierta a la fuente de energía en la página 96.

2. Desenchufar el conector de J5 de la tarjeta de alimentación. (Ver la Figura 53). Posiblemente se necesite levantar el

borde superior de la barrera componente para ver el conector.

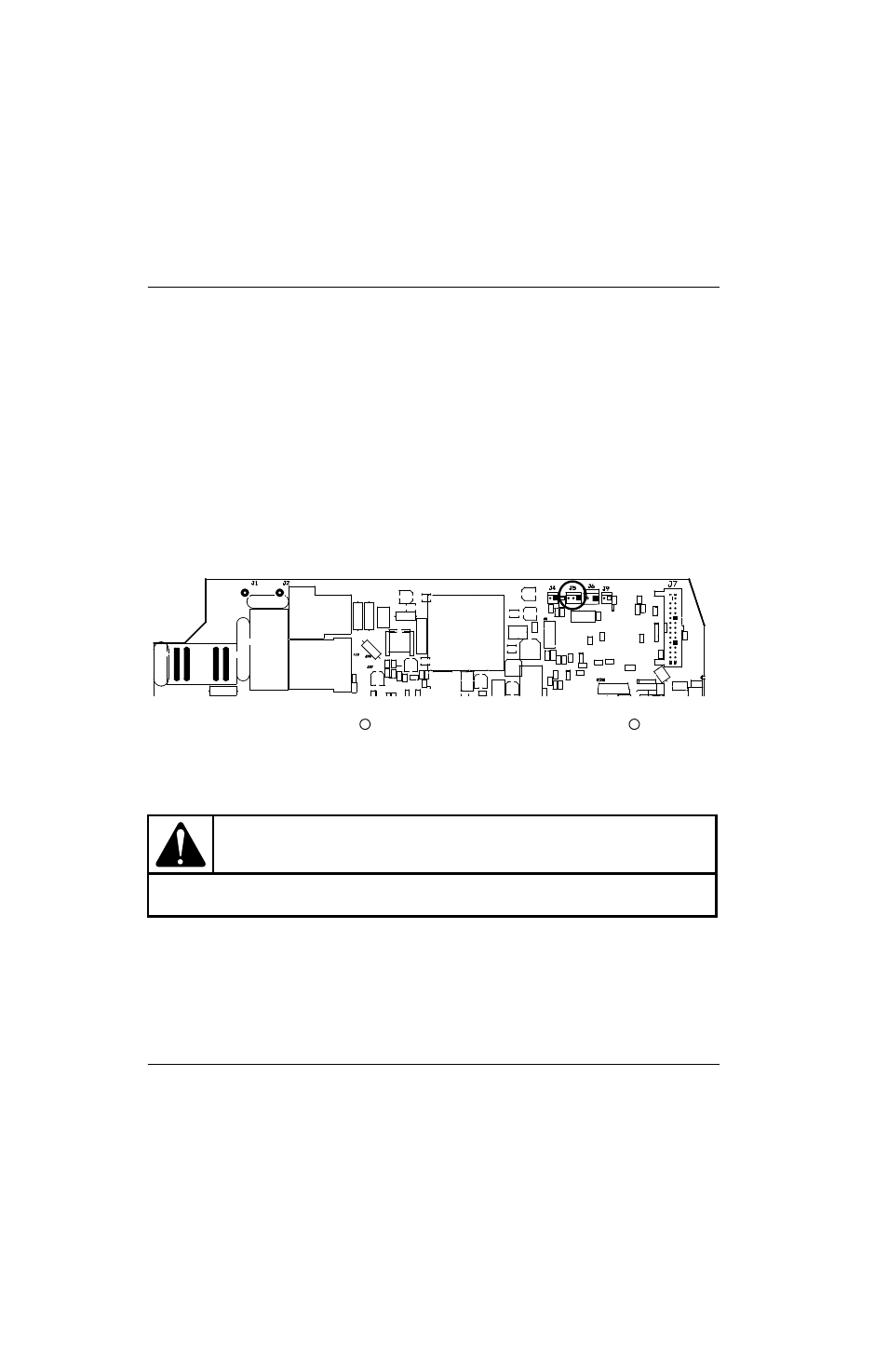

Figura 53

3. Sacar con cuidado la cámara impelente

de la carcasa del ventilador para soltar las 4 presillas

de las esquinas.

Ver la

Figura 54.

De ser necesario, usar la pinza de punta para comprimir y soltar primero las 2 presillas
de las esquinas superiores de la cámara impelente y poder liberar después las dos
presillas del fondo de la carcasa del ventilador.

Número juego

Descripción

428236

Juego: conjunto ventilador con cámara impelente

¡PRECAUCIÓN!

Tener cuidado de no comprimir demasiado alguna de las presillas al sacar la cámara impelente
del ventilador.

1

2
