Powermax30 XP Manual de servicio 808153 71
5 – Localización de problemas y ensayos al sistema
El LED de energía se
prende y el LED capuchón
de antorcha parpadea. • Los consumibles se
quedaron en posición
de acople abierto o
cerrado.
• La boquilla y el
electrodo no se tocan
al halarse el gatillo de
la antorcha.
• Los consumibles están
mal instalados,
desgastados o
deteriorados.
• El émbolo de la
antorcha está trabado.
• Hay un cable
discontinuo en la
antorcha o el conjunto
de cables y mangueras
de la antorcha.
• Verificar que los consumibles
estén bien instalados.
• Inspeccionar el desgaste de los
consumibles y reemplazarlos de
ser necesario.
• Llevar a cabo la Prueba 5 –
acople de antorcha abierto o
acople de antorcha cerrado en
la página 88.
Los LED temperatura y
presión de gas parpadean
cuando el sistema se pone
ON (encendido) (I). • El sistema se puso en
ON (encendido)
mientras se enviaba la
señal arranque
plasma.
• El sistema se puso en
ON (encendido) con el
gatillo de la antorcha
halado.
• El circuito de arranque
se pegó.
• Soltar el gatillo de la antorcha,
poner la fuente de energía en
OFF (apagado) (O) y volverla a
poner en ON (encendido) (I)
para restablecer el sistema.
• Llevar a cabo la Prueba 6 –
arranque plasma en la
página 89.
Los LED energía ON
(encendido), temperatura y
presión de gas parpadean
y el LED capuchón de
antorcha se prende. • El inversor está
saturado.
• El inversor está en
condición de
sobrecorriente.
• La antorcha se disparó
varias veces con
consumibles
desgastados.
• Ponerle nuevos consumibles a
la antorcha (posiblemente se
hayan corroído o estén
llegando al final de su
duración).
• Si el error sigue apareciendo,
reemplazar la tarjeta de
alimentación.
Los cuatro LED parpadean
al ponerse el sistema en
ON (I) (encendido). • Se produjo una falla
principal de la fuente
de energía.
• El ventilador, la válvula
solenoide, la tarjeta de
control o la tarjeta de
alimentación están
defectuosos.
• El LED error de la tarjeta de
control deberá parpadear. La
cantidad de veces que
parpadee entre pausas indicará
el componente a probar. Ver
LED tarjeta de control en la
página 76.
El LED energía ON
(encendido) está prendido
pero no hay ningún LED de
falla alumbrado ni fluye gas
al halar el gatillo de la
antorcha. • La señal de arranque
no está llegando a la
tarjeta de control.
• Los cables y
mangueras de la
antorcha o la propia
antorcha están
dañados.
• La tarjeta de
alimentación está
defectuosa.
• La tarjeta de control
está defectuosa.
• Inspeccionar la antorcha y los
cables y mangueras de la
antorcha y reemplazarlos de ser
necesario.
• Verificar que el LED de
arranque de la tarjeta de control
se encienda al halarse el gatillo.
Si no lo hace, llevar a cabo la
Prueba 6 – arranque plasma en
la página 89.

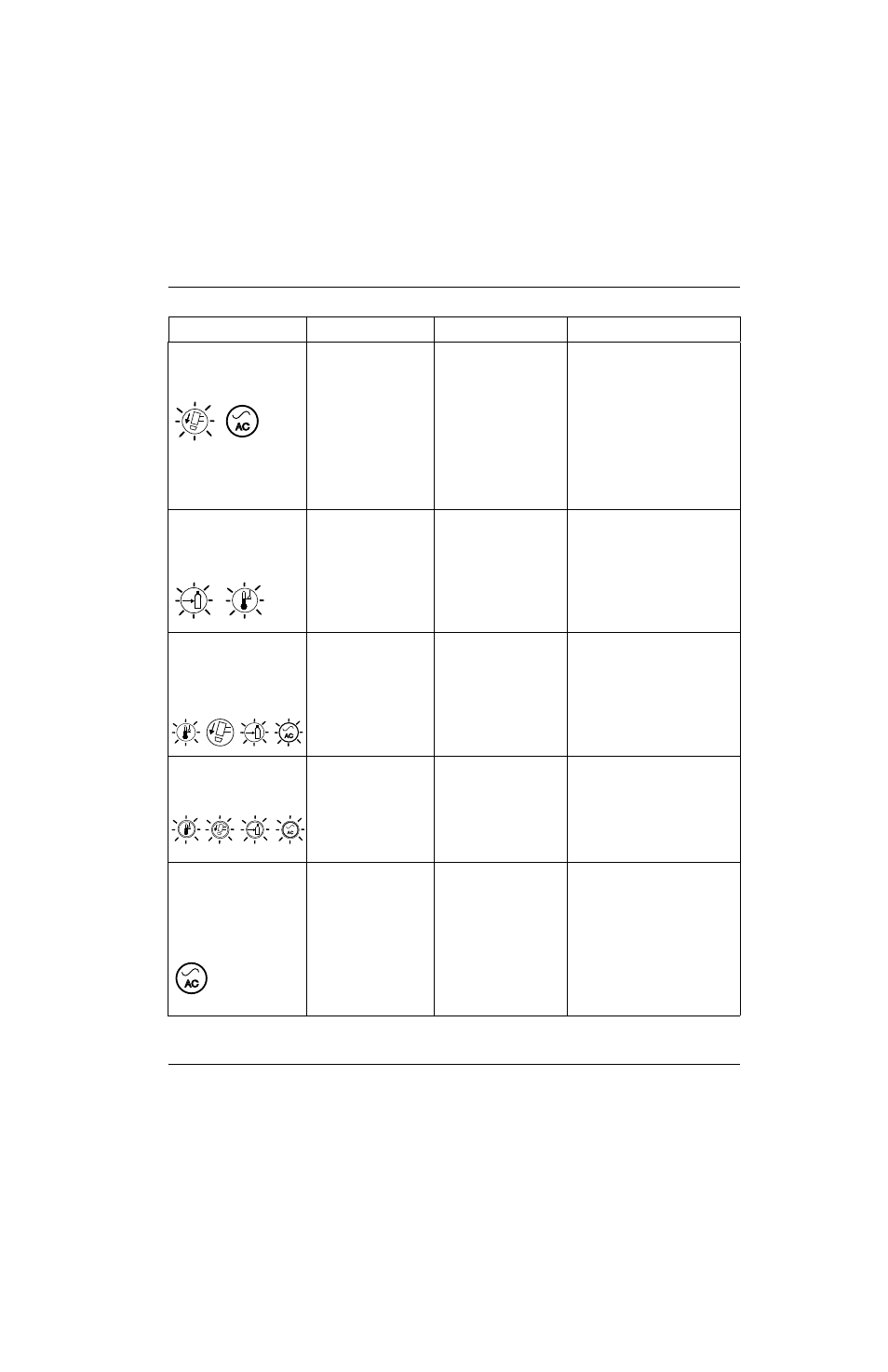

Problema Pudiera significar Posibles causas Soluciones posibles
AC
AC
AC
