6 – Reemplazo de componentes de la fuente de energía
3. Quitar los conectores J4, J5 y J6 del lado de componentes de la tarjeta de alimentación. (Ver la Figura 47).

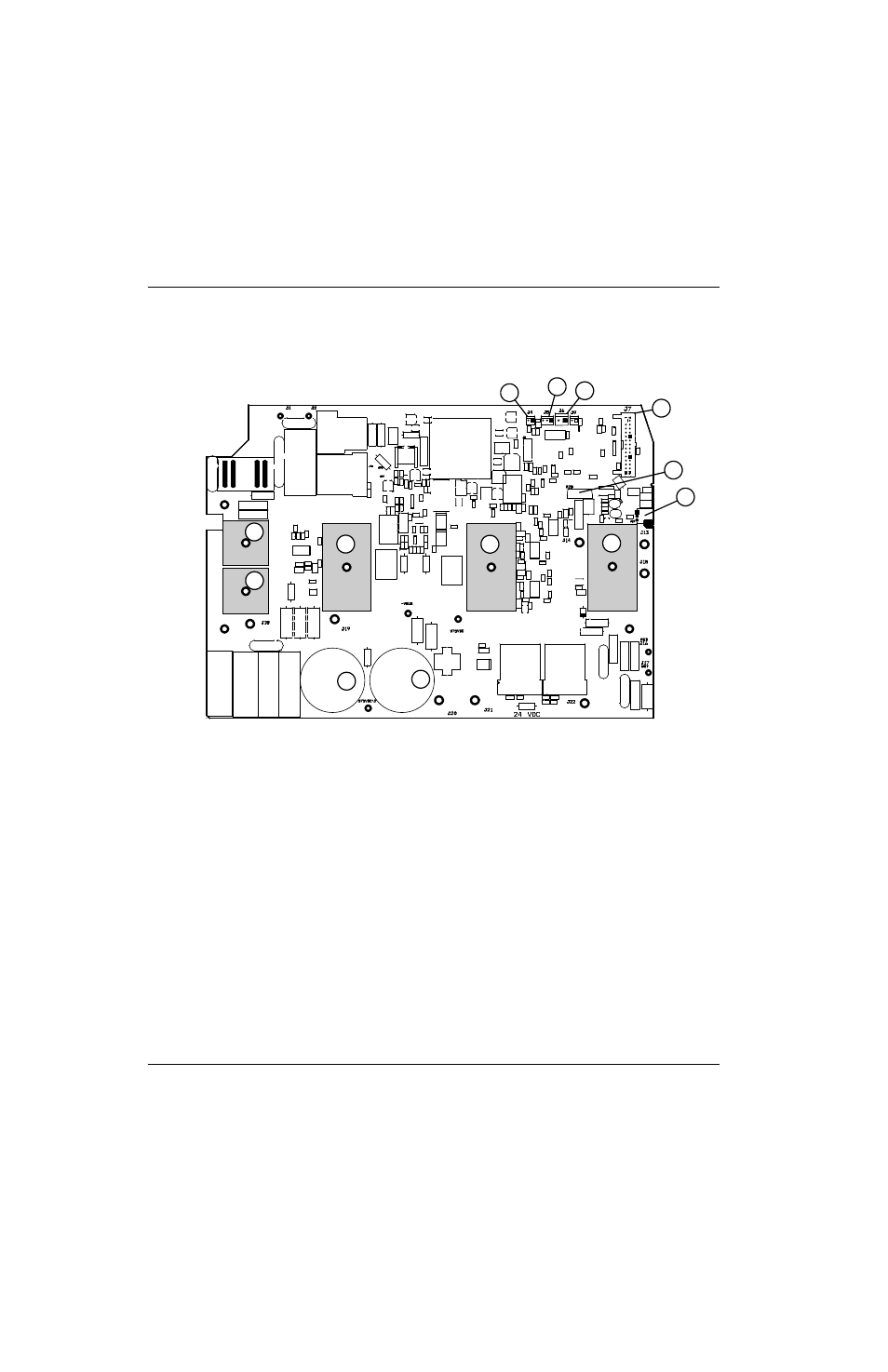

Figura 47
1
2
4
7
8
9
1
3 3 3
2
5
6
1 Circuitos rectificadores de entrada
2 Capacitores
3 IGBT
4 Conector ARRANQUE ANTORCHA (J12)
5 Resistencia de amortiguamiento
6 Conector cable de cinta (J7)
7 J6
8 J5
9 J4
