120 Powermax30 XP Manual de servicio 808153
6 – Reemplazo de componentes de la fuente de energía

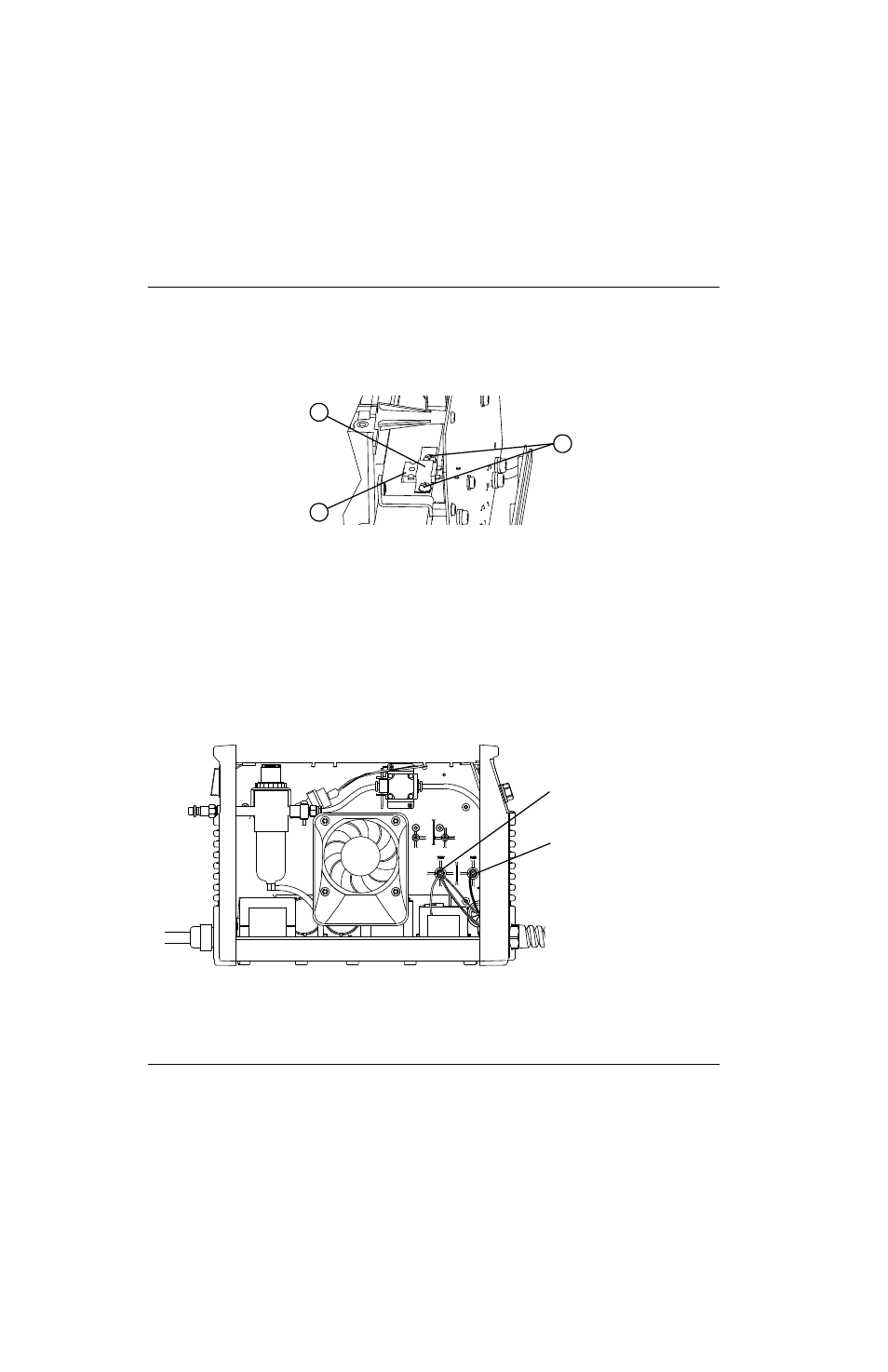

8. Quitarle los 2 tornillos a la presilla de resorte de la resistencia de amortiguamiento encima del disipador de calor
para sacarla.
Figura 49
9. Desconectar los dos cables (blancos) de abajo del interruptor de energía.
10. Utilizar una llave de cubo de 8 mm para quitarles las tuercas a los cables rojo y blanco conectados a las varillas
roscadas del lado del ventilador de la fuente de energía. Las varillas llevan los rótulos “RED” y “WHT”.
11. Halar los cables rojo y blanco por el orificio del panel central de la fuente de energía.
Figura 50
12. Apiñar los cables desconectados por el lado de la tarjeta de alimentación de la fuente de energía para que
no estorben.
13. Sacar la tarjeta de la fuente de energía y apartarla.
1
2
3
1 Presilla de resorte
2 Resistencia de amortiguamiento
3 Tornillos resistencia de amortiguamiento
Blanco (“WHT”)
Rojo (“RED”)
