Powermax30 XP Manual de servicio 808153 127
6 – Reemplazo de componentes de la fuente de energía
Reemplazar las mangueras de alimentación de gas y drenaje y el conector
de acople a 90°
El Powermax30 XP tiene una manguera de drenaje y dos mangueras de alimentación de gas que se pueden reemplazar.
(Ver la
Figura 57).
 La manguera de drenaje va del fondo del recipiente de filtro a la base de la fuente de energía.
 Una de las mangueras de alimentación de gas va del filtro/regulador de aire a la válvula solenoide.
 La otra manguera de alimentación de gas va de la válvula solenoide a los cables y mangueras de la antorcha.
También se puede reemplazar el codo plástico de 90° con que se acopla la manguera de alimentación de gas que
va de la válvula solenoide al conector de gas de los cables y mangueras de la antorcha.
Las mangueras de alimentación de gas de este sistema usan conectores de acople a presión.

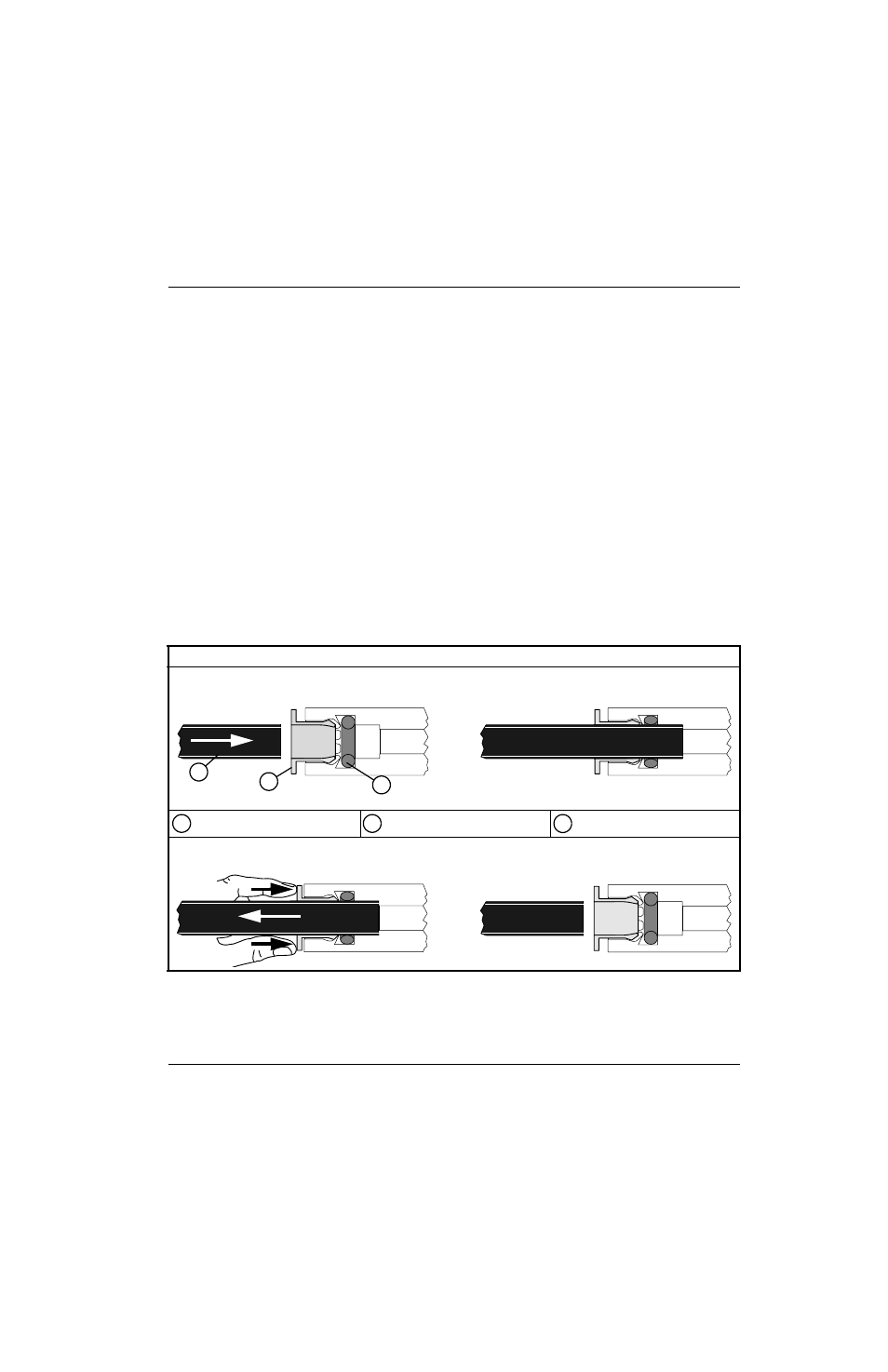

Figura 56 – Forma de usar los conectores de acople a presión
Número juego Descripción
228095 Juego: mangueras: manguera de drenaje, dos mangueras alimentación de gas,
codo conector
Acople rápido a presión
 Para conectarlos, meter la manguera en el conector hasta que tope. Halar la manguera para verificar que haya
trancado.
 Para sacar la manguera, empujar el collar de apriete contra el conector y halarla.
1
2
3
Manguera Collar de apriete Oring 1 2 3
