Powermax30 XP Manual de servicio 808153

117

6 – Reemplazo de componentes de la fuente de energía

7. Deslizar la nueva tarjeta de control en su lugar y sujetarla al panel frontal con los tres tornillos.

8. Conectar el cable de cinta a la tarjeta de alimentación y empujar los seguros hacia arriba para sujetarlo.

9. Meter la perilla de ajuste de amperaje en su poste del panel frontal de la fuente de energía.

10. Efectuar los siguientes procedimientos:

a. Ver Volver a fijar el panel frontal en la página 102.

b. Ver Instalar la barrera componente en la página 99.

c. Ver Instalarle la cubierta a la fuente de energía en la página 97.

d. Volver a conectar la alimentación de gas y el cable de alimentación y poner el interruptor de energía

en ON (I) (encendido).

Reemplazar la tarjeta de alimentación

A pesar de haber algunas diferencias técnicas entre las tarjetas de alimentación de las fuentes de energía CSA y las
de las fuentes de energía CE/CCC, el procedimiento para reemplazarlas es el mismo.

Quitar la tarjeta de alimentación

1. Efectuar los siguientes procedimientos:

a. Poner el interruptor de energía en OFF (O) (apagado), desconectar el cable de alimentación de la fuente de

energía y la alimentación de gas.

b. Ver Quitarle la cubierta a la fuente de energía en la página 96.

c. Ver Quitar la barrera componente en la página 98.

d. Ver Separar el panel frontal en la página 100.

2. En el lado de componentes de la tarjeta de alimentación, empujar la aleta del conector ARRANQUE ANTORCHA

(J12) (ver la

Figura 47 en la página 118) hacia el enchufe para quitarlo y sacarlo.

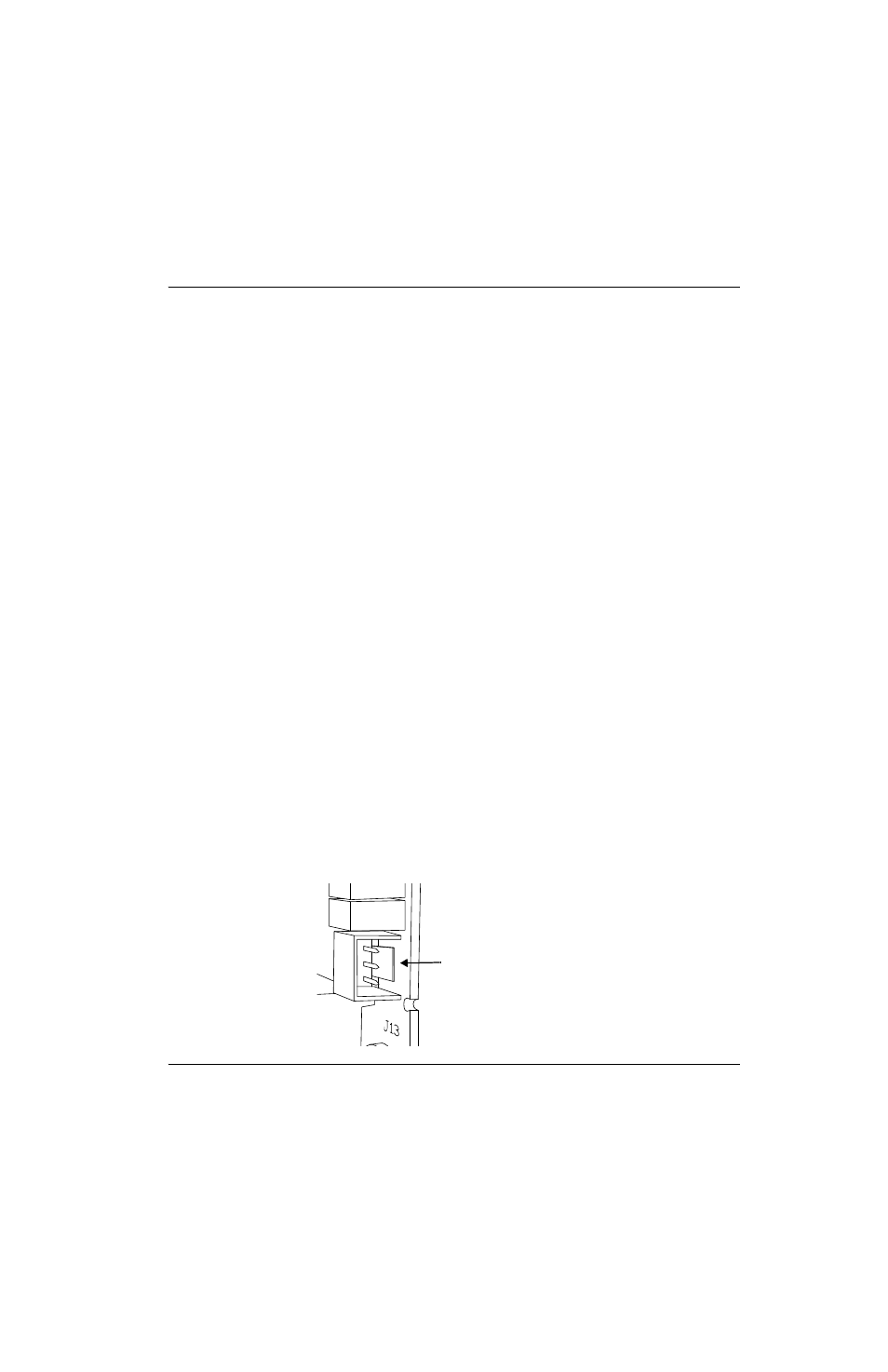

Figura 46

Número juego

Descripción

428233

Juego: tarjeta de alimentación CSA (141304)

428234

Juego: tarjeta de alimentación CE y CCC (141309)

Empujar la aleta hacia el conector
