Powermax30 XP Manual de servicio 808153

181

7 – Reemplazo de componentes de la antorcha

8. Sacar con cuidado el interruptor de sensado capuchón de su montante de soporte. (Ver la Figura 105).

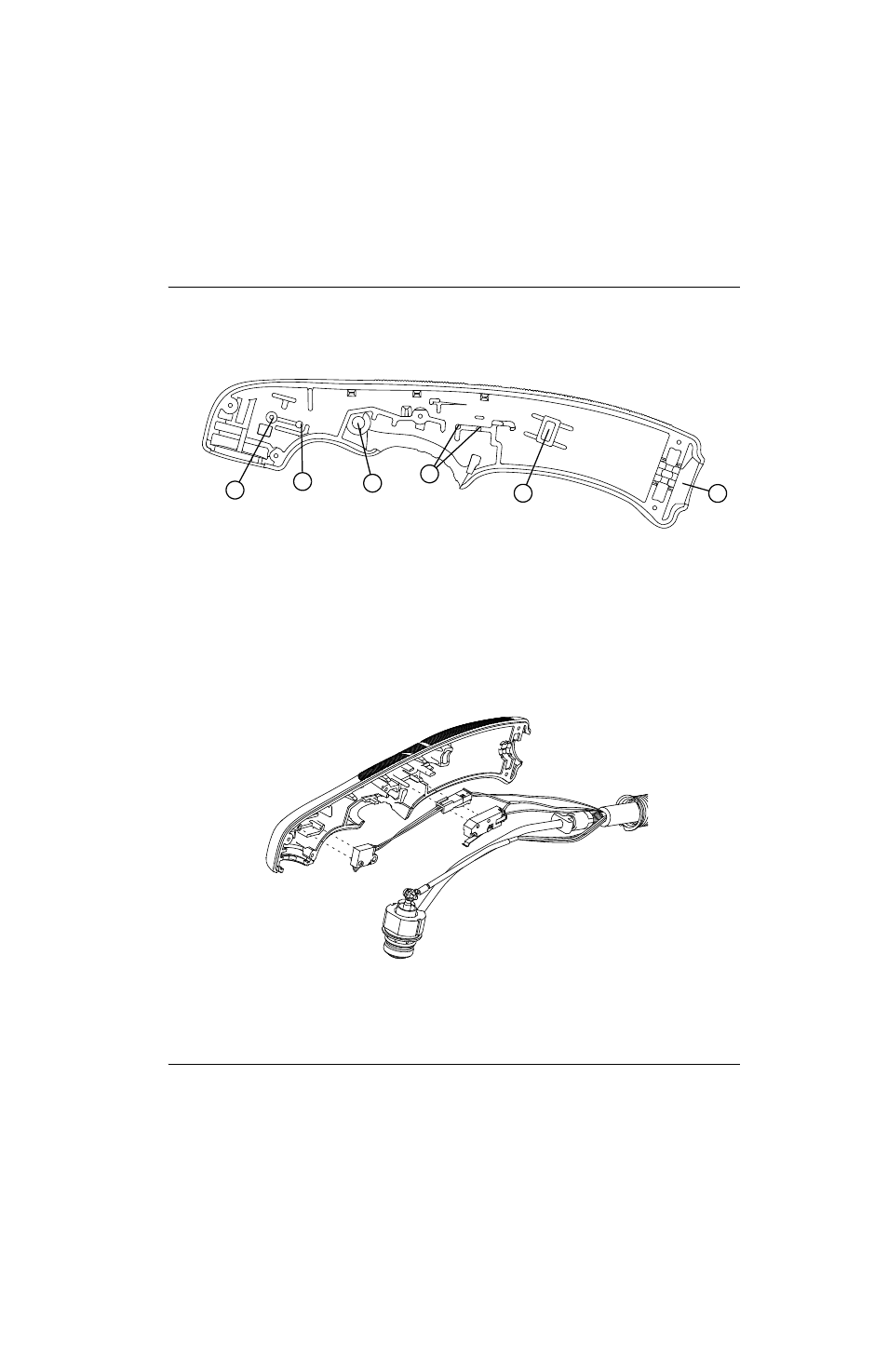

Figura 104

9. Sacar el interruptor de arranque de los dos montantes de soporte.

Figura 105

1

2

3

4

5

6

1

Orificio montante interruptor de sensado capuchón

2

Montante de soporte interruptor de sensado
capuchón

3

Orificio del eje de giro del gatillo

4

Montante de soporte interruptor de arranque

5

Ranura para brida de boquilla manguera de gas

6

Ranura del pasacables
