Powermax30 XP Manual de servicio 808153 131
6 – Reemplazo de componentes de la fuente de energía
Reemplazar el grupo de cables
El juego grupo de cables del Powermax30 XP está formado por estos 4 cables:

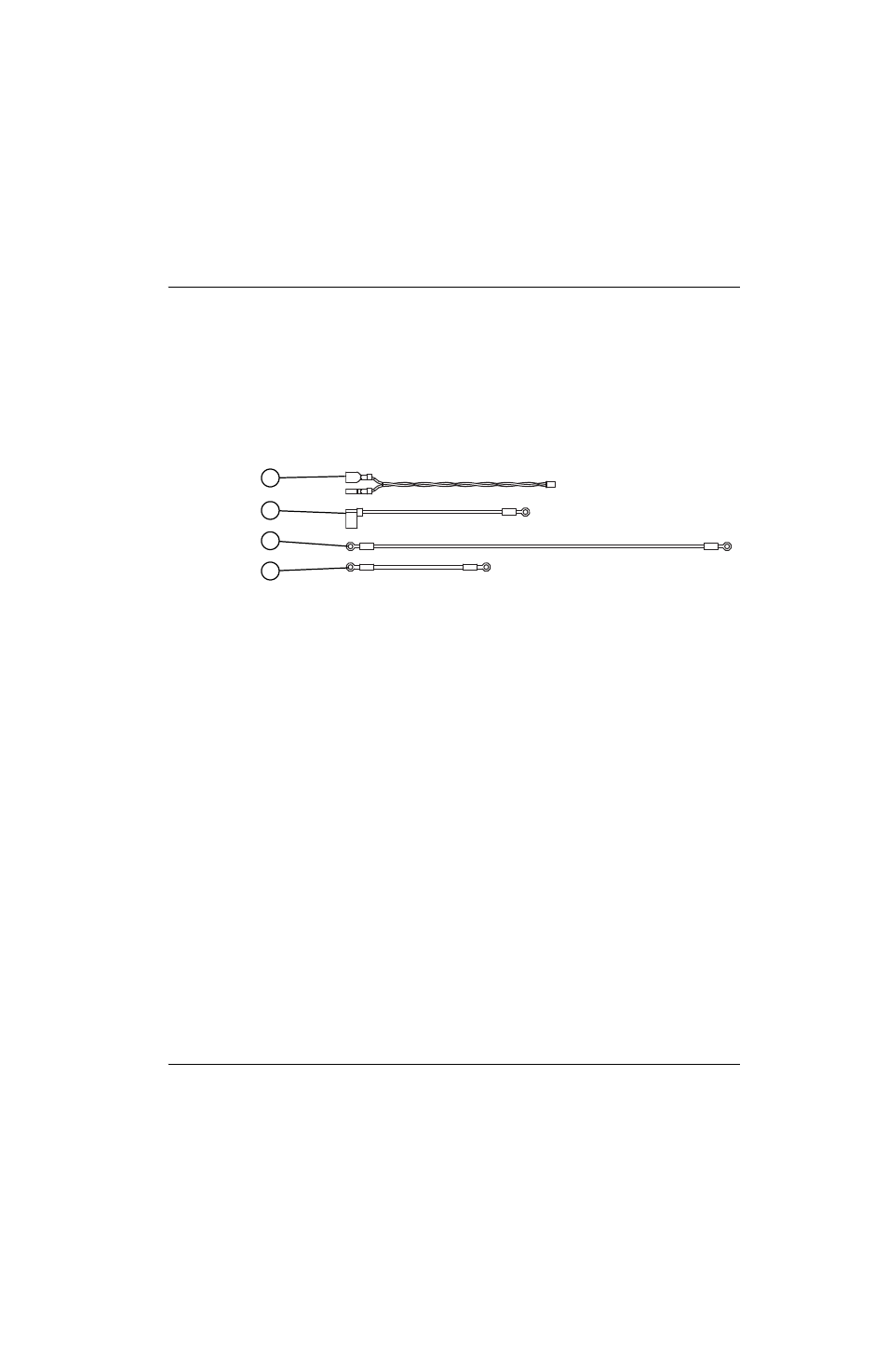

Figura 58
Número juego Descripción
228103 Juego: grupo de cables: par cables presostato, 3 cables a tierra
1
2
3
4
1 Par de cables del presostato a J4 (rojo/negro)
2 Cable presilla de conexión a tierra entre disipador
de calor y panel trasero (verde)
3 Cable a tierra del disipador de calor al conjunto de
circuitos magnéticos (verde)
4 Cable a tierra disipador de calor a presilla de
conexión a tierra filtro/regulador de aire (verde)
