6 – Reemplazo de componentes de la fuente de energía
3. Localizar el conector de 3 pines en la ranura ARRANQUE ANTORCHA (J12) de la tarjeta de alimentación
(del lado que da al disipador de calor) en el que están conectados los cables anaranjado, azul y morado
de los cables y mangueras de la antorcha.

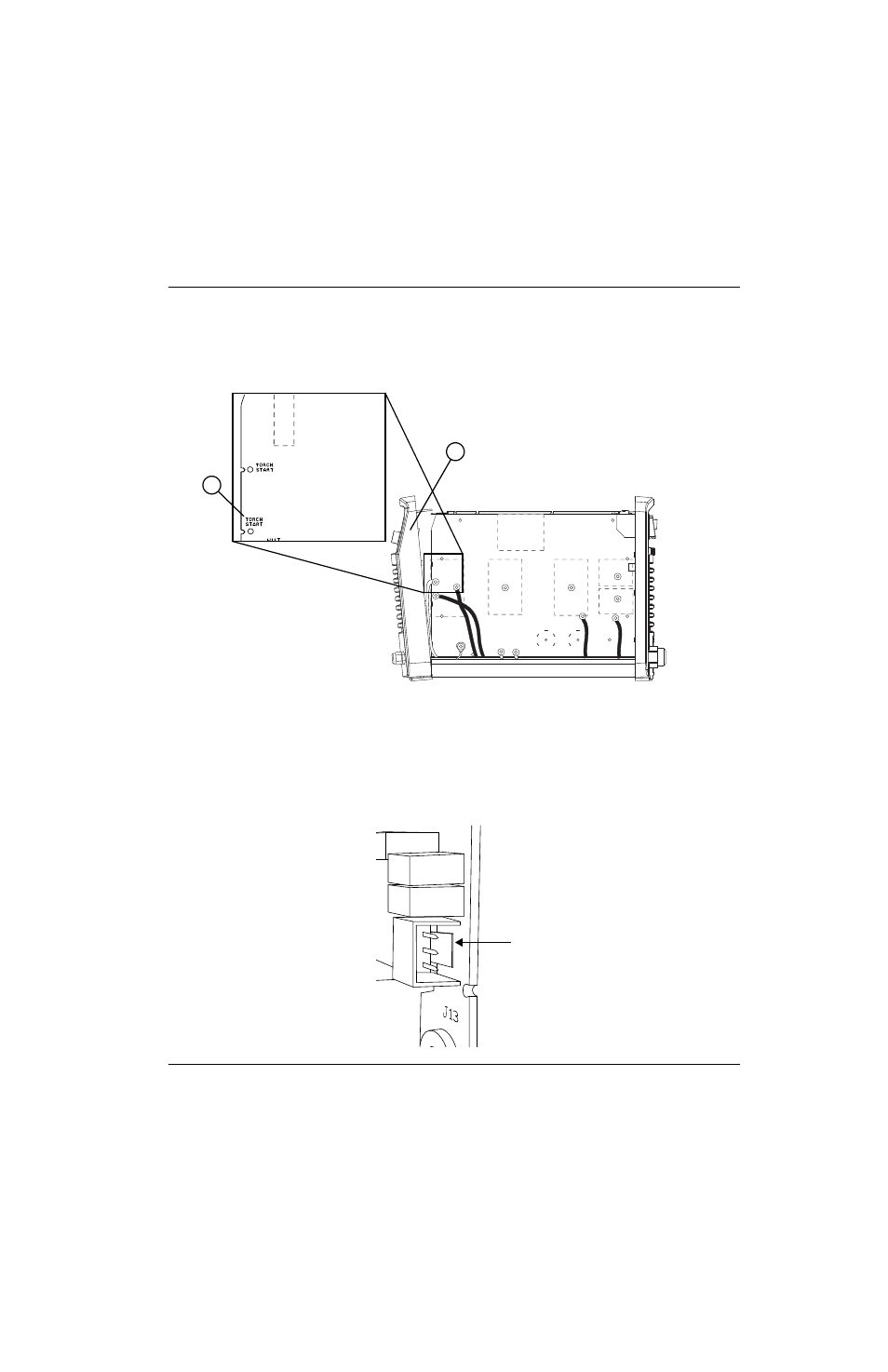

Figura 68
4. Quitar el conector de J12 levantando la aleta de la ranura de conexión con la ayuda de un pequeño destornillador
plano y halando seguidamente el conector en dirección al panel frontal de la fuente de energía.
Figura 69
2
1
1 Ranura ARRANQUE ANTORCHA (J12) 2 Panel frontal
Empujar la aleta hacia el conector
