88 Powermax30 XP Manual de servicio 808153
5 – Localización de problemas y ensayos al sistema
Prueba 5 – acople de antorcha abierto o acople de antorcha cerrado
Si la boquilla y el electrodo no se tocan antes de halarse el gatillo de la antorcha, la fuente de energía detecta una falla
“acople de antorcha abierto”. Si la boquilla y el electrodo se tocan después de halarse el gatillo de la antorcha, la fuente
de energía detecta una falla “acople de antorcha cerrado”.
Usar el siguiente ensayo para determinar si la antorcha está atascada en cualquier posición.
1. Poner el interruptor de energía en OFF (O) (apagado), desconectar el cable de alimentación de la fuente de energía
y la alimentación de gas.
2. Quitarle la cubierta y manija a la fuente de energía. (Ver Quitarle la cubierta a la fuente de energía en la página 96).
3. Quitar la barrera componente. (Ver Quitar la barrera componente en la página 98).
4. Medir la resistencia entre el grupo de cables blanco y el cable rojo de los cables y mangueras de la antorcha.
La resistencia deberá leerse muy baja como la correspondiente a un circuito cerrado.

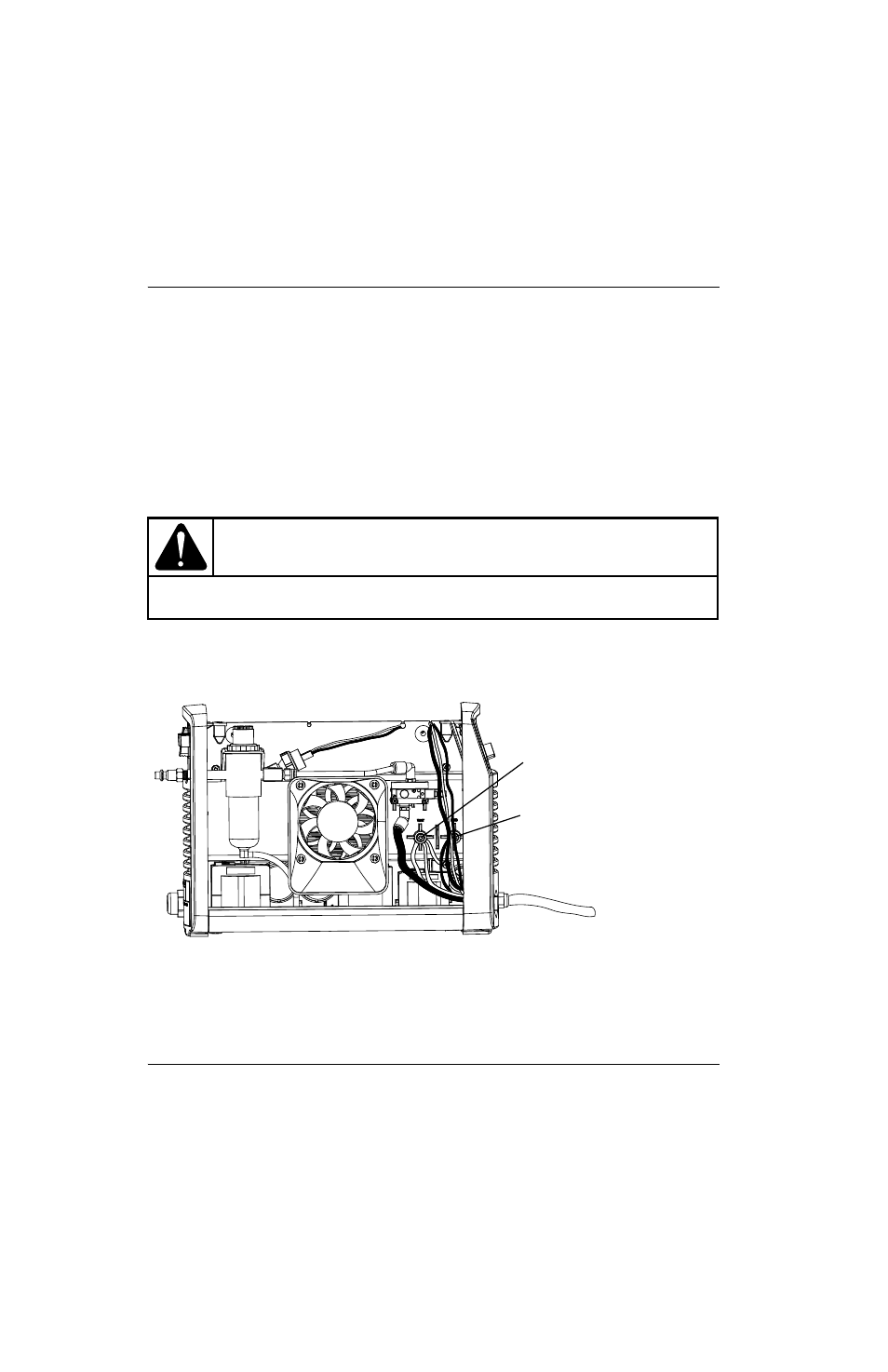

Figura 20
5. Poner la energía en ON (I) (encendido) y medir la resistencia entre los mismos puntos. La resistencia deberá leerse
muy alta como la correspondiente a un circuito abierto.
6. Si la resistencia da una lectura abierta, entonces la boquilla y el electrodo no se tocan o hay discontinuidad en uno
de los cables del conjunto de cables y mangueras.
¡PRECAUCIÓN!
Para evitar un cortocircuito o dañar el multímetro, no disparar la antorcha con este último conectado
a la tarjeta de alimentación.
Grupo de cables blanco
Cable rojo
