6 – Reemplazo de componentes de la fuente de energía
5. Localizar las varillas roscadas a las que se conectan los grupos de cables blanco y rojo de los cables y mangueras
de la antorcha al panel central de la fuente de energía (del lado del ventilador de la fuente de energía).
6. Utilizar una llave de cubo de 8 mm para quitarle las tuercas a las varillas roscadas y sacar los terminales de anillo.

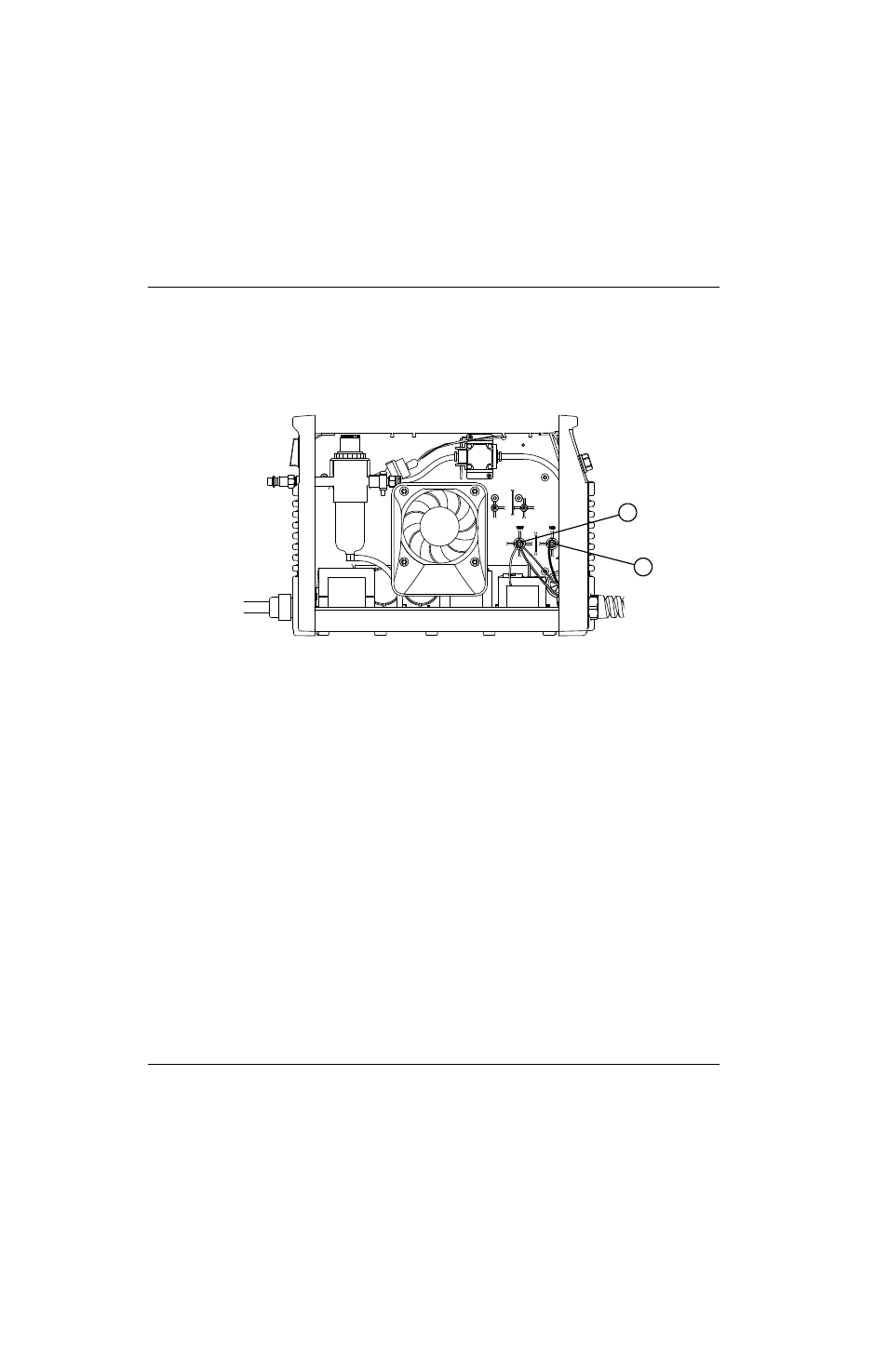

Figura 70
7. Aflojar la tuerca del pasacables de los cables y mangueras de la antorcha que está por fuera del panel frontal.
8. Desenroscar la tuerca de retención del pasacables de los cables y mangueras de la antorcha que está por dentro del
panel frontal, de modo que los cables se muevan libremente. (Ver la Figura 71 en la página 143).
9. Quitar los cables y mangueras de la antorcha halándolos por el orificio del panel frontal. Si se va a reemplazar el
pasacables, quitarlo del panel frontal.
1
2
1 Cable rojo 2 Grupo de cables blanco
