Powermax30 XP Manual de servicio 808153

125

6 – Reemplazo de componentes de la fuente de energía

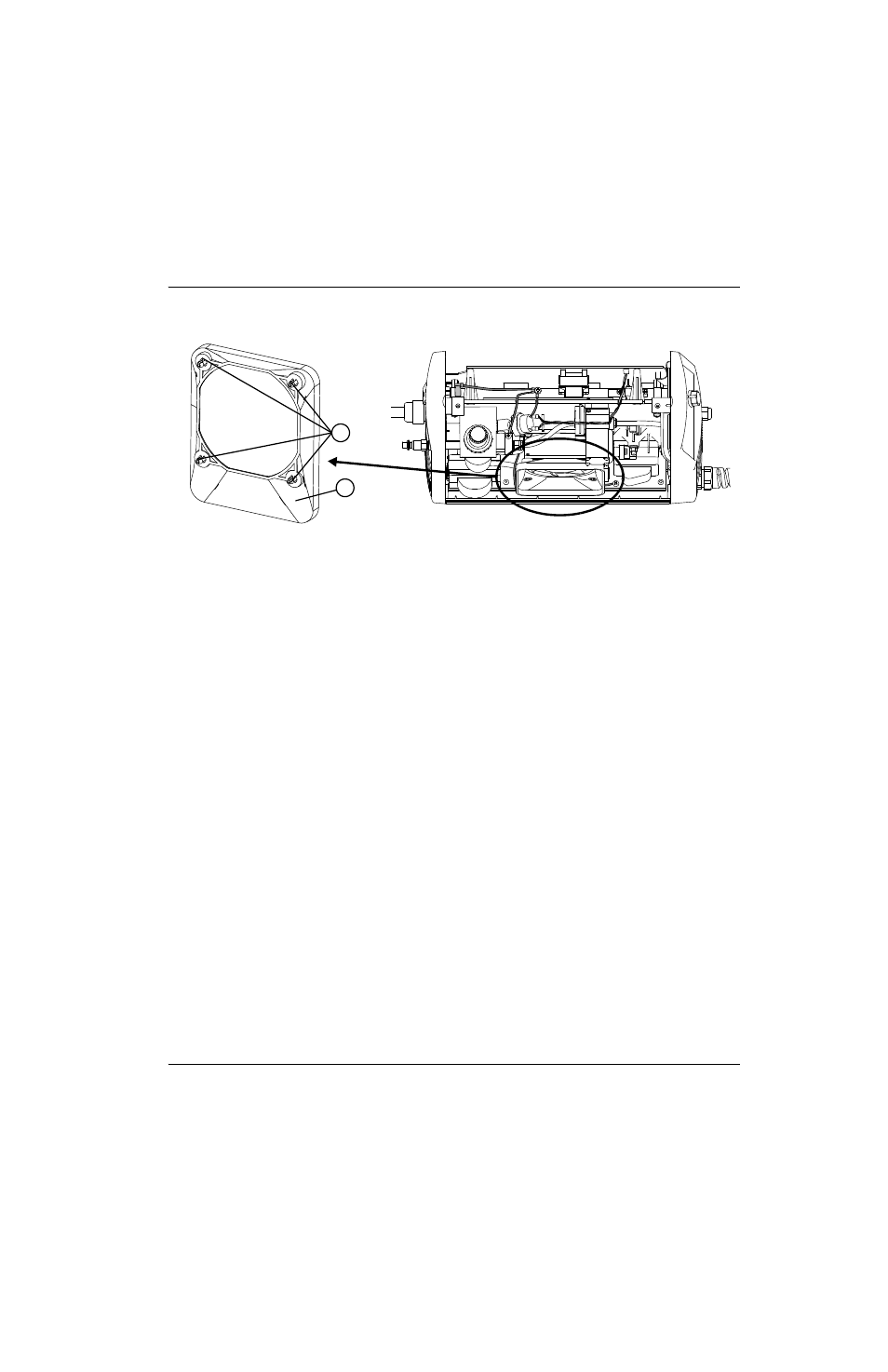

Figura 54

4. Quitarle el tornillo a cada una de las esquinas del ventilador.

5. Sacar con cuidado el ventilador viejo de la fuente de la fuente de energía y apartarlo.

6. Colocar el nuevo ventilador en su lugar. Orientarlo de modo que los cables rojo y negro queden en la esquina

izquierda de arriba del ventilador (del lado más cerca del panel trasero).

7. Volverle a poner los cuatro tornillos y apretarlos a 11,5 kg·cm. Usar los tornillos nuevos que vienen con el juego

de ser necesario (075711).

8. Orientar la cámara impelente nueva de modo que el extremo más ancho quede en el fondo y enganche en su lugar.

(Ver la

Figura 55).

9. Tender los cables rojo y negro del ventilador por la muesca de la parte de arriba del panel central que está más cerca

de la válvula solenoide. (Ver la

Figura 55).

10. Enchufar el conector de los cables rojo y negro a J5 de la tarjeta de alimentación. (Ver la Figura 53 en la página 124).

2

1
