116

Powermax30 XP Manual de servicio 808153

6 – Reemplazo de componentes de la fuente de energía

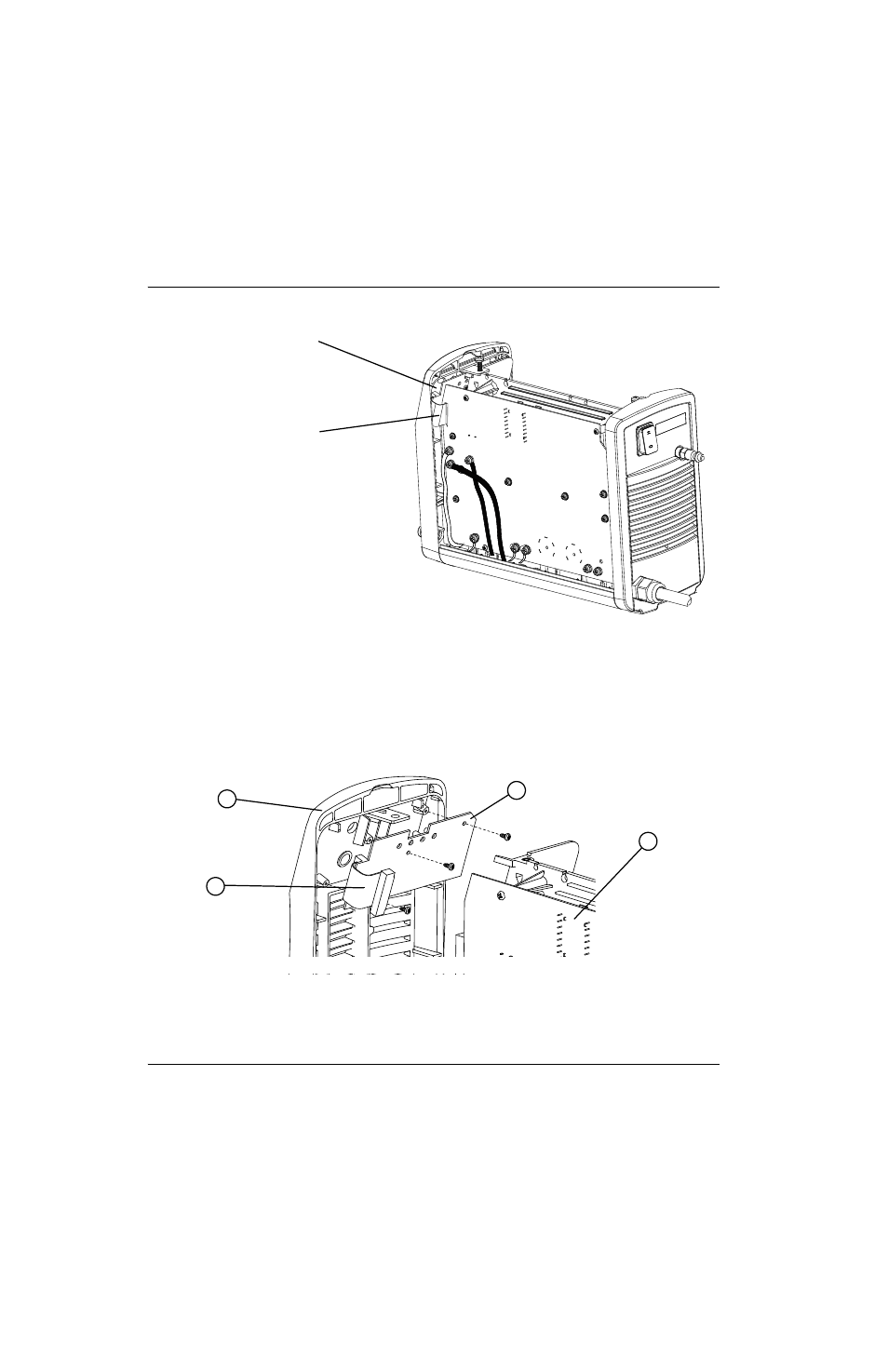

Figura 44

4. Desconectarle el cable de alimentación a la fuente de energía, desconectar el cable de cinta y poner aparte la tarjeta

de control nueva.

5. Halar la perilla de ajuste de amperaje del frente de la fuente de energía para quitarla.

(No lleva tornillo de sujeción).

6. Quitar los 3 tornillos que sujetan la tarjeta de control vieja y sacarla del panel frontal.

Figura 45

Tarjeta de control

Cable de cinta

1

2

3

4

1

Panel frontal

2

Cable de cinta

3

Tarjeta de alimentación

4

Tarjeta de control
