78

Powermax30 XP Manual de servicio 808153

5 – Localización de problemas y ensayos al sistema

LED error

La cantidad de parpadeos del LED error indicará el problema detectado. Cada parpadeo dura medio segundo y entre
cada serie de parpadeos media una pausa de 2 segundos. Ver los procedimientos de ensayo pormenorizados en
Ensayos al sistema en la página 78.

Ensayos al sistema

En todos los ensayos en los que se necesite conectar el multímetro a tierra se puede usar la presilla de conexión a tierra
que está encima del panel trasero o el tornillo a tierra del disipador de calor (rótulo con el símbolo a tierra tarjeta de
alimentación). La

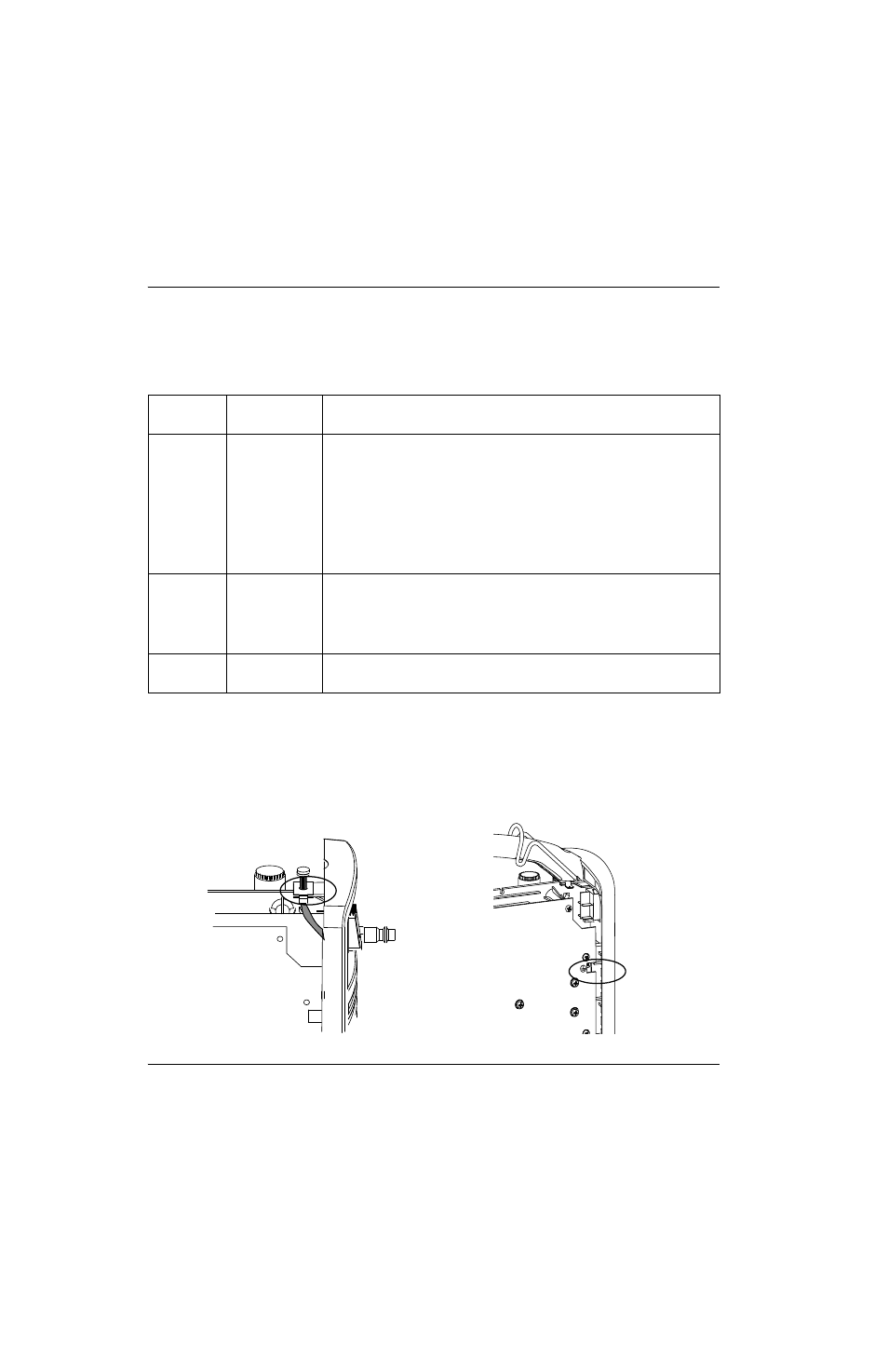

Figura 11 muestra ambas opciones de puesta a tierra.

Figura 11

Cantidad de
parpadeos

Problema

Solución

3

Tarjeta de
alimentación
defectuosa

• Llevar a cabo la

Prueba 3 – VBUS y equilibrio de tensión en la página 85. Si

alguno de los valores está mal, reemplazar la tarjeta de alimentación.

• Llevar a cabo la

Prueba 2 – chequeos de voltaje tarjeta de alimentación en la

página 83. Si alguno de los valores de los pines

5, 7 o 12 está mal, quitar la

tarjeta de control y medir de nuevo. Si los valores dan bien, reemplazar la
tarjeta de control.

• Al llevar a cabo la

Prueba 2 – chequeos de voltaje tarjeta de alimentación en la

página 83, si los valores de los pines

5, 7 o 12 dan bien pero cualquiera de los

demás valores está mal, reemplazar la tarjeta de alimentación.

4

Ventilador o
válvula solenoide
defectuosos

• Llevar a cabo la

Prueba 4 – válvula solenoide en la página 87 y la Prueba 8 –

ventilador en la página 92. Si tanto la válvula solenoide como el ventilador
pasan la prueba, reemplazar la tarjeta de alimentación. Si la válvula solenoide
no pasa la prueba 4 reemplazarla; si el ventilador no pasa la prueba 8,
reemplazarlo.

6

Saturación del
inversor

• Instalarle nuevos consumibles a la antorcha. Si este código de error sigue

apareciendo, reemplazar la tarjeta de alimentación.
