Powermax30 XP Manual de servicio 808153 83
5 – Localización de problemas y ensayos al sistema
Prueba 2 – chequeos de voltaje tarjeta de alimentación
1. Poner el interruptor de energía en OFF (O) (apagado), desconectar el cable de alimentación de la fuente de energía
y la alimentación de gas.
2. Quitarle la cubierta y manija a la fuente de energía. (Ver Quitarle la cubierta a la fuente de energía en la página 96).
3. Quitar la barrera componente. (Ver Quitar la barrera componente en la página 98).
4. Volver a conectar la energía eléctrica y poner el interruptor de energía en ON (I) (encendido).
5. Usar un multímetro para verificar los voltajes de los pines J7 listados en la siguiente tabla y comprobar que la tarjeta
de alimentación funciona como es debido.

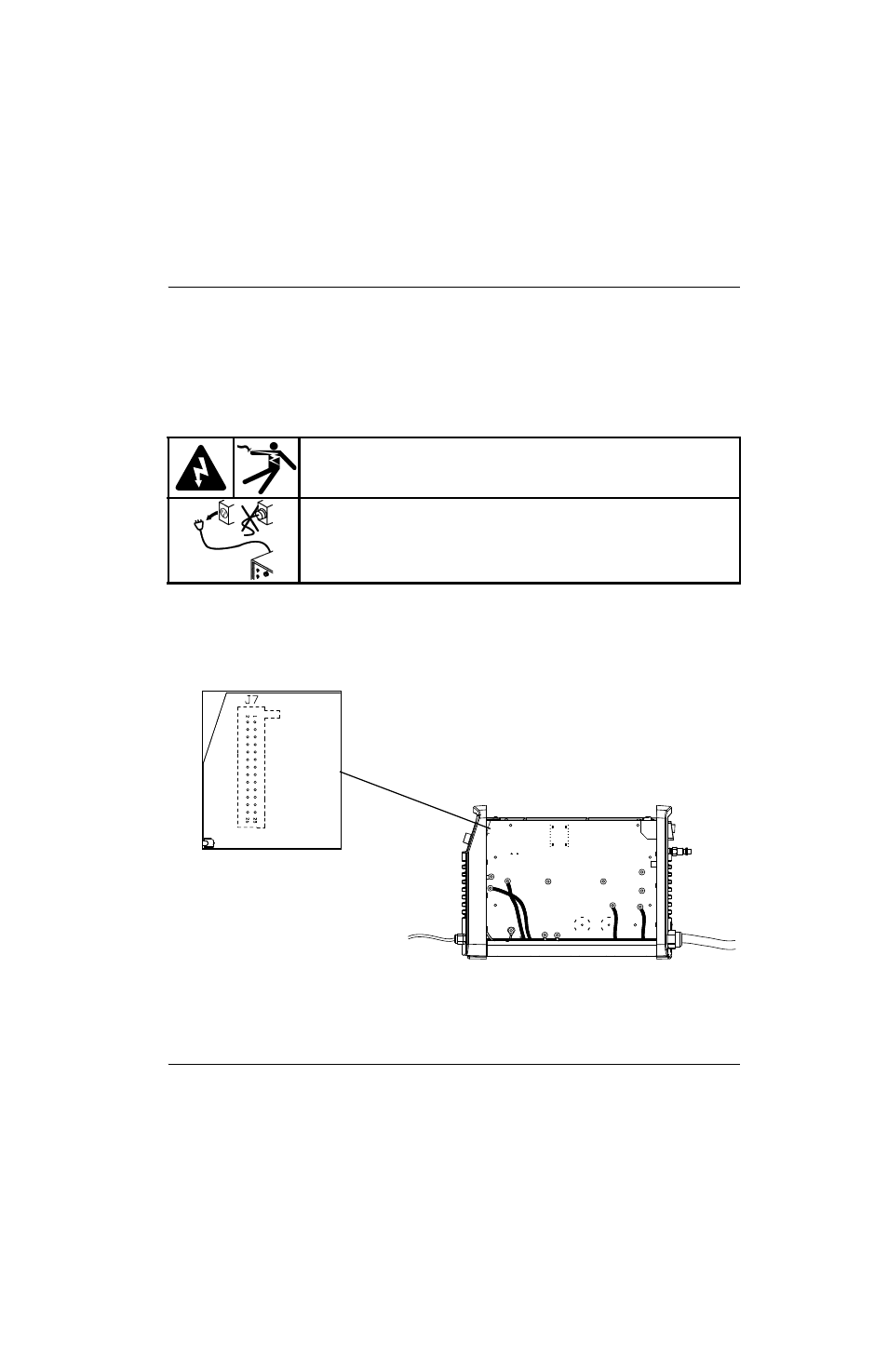

Figura 16
 Para medir los valores en el pin 16, la antorcha y la fuente de energía deberán estar
colocadas de modo que se pueda halar y soltar con seguridad el gatillo de la antorcha.
Para las conexiones a tierra, ver la
Figura 11 en la página 78. Si alguno de los valores
está mal, reemplazar la tarjeta de alimentación. (Ver Quitar la tarjeta de alimentación en
la página 117).
¡ADVERTENCIA!
UNA DESCARGA ELÉCTRICA PUEDE SER FATAL
Tener suma precaución al trabajar en las cercanías de los circuitos por donde
pasa corriente. Dentro de la fuente de energía hay voltajes peligrosos que
pueden ocasionar lesiones graves o la muerte.
Ver la ¡ADVERTENCIA! en la página 64 antes de continuar.
