Comprobar el interruptor de energía

1. Poner el interruptor de energía en OFF (apagado) (O), desconectarle el cable de alimentación a la fuente de energía

y, después, poner el interruptor de energía en ON (encendido) (I).

2. Comprobar la resistencia de los cables de entrada.

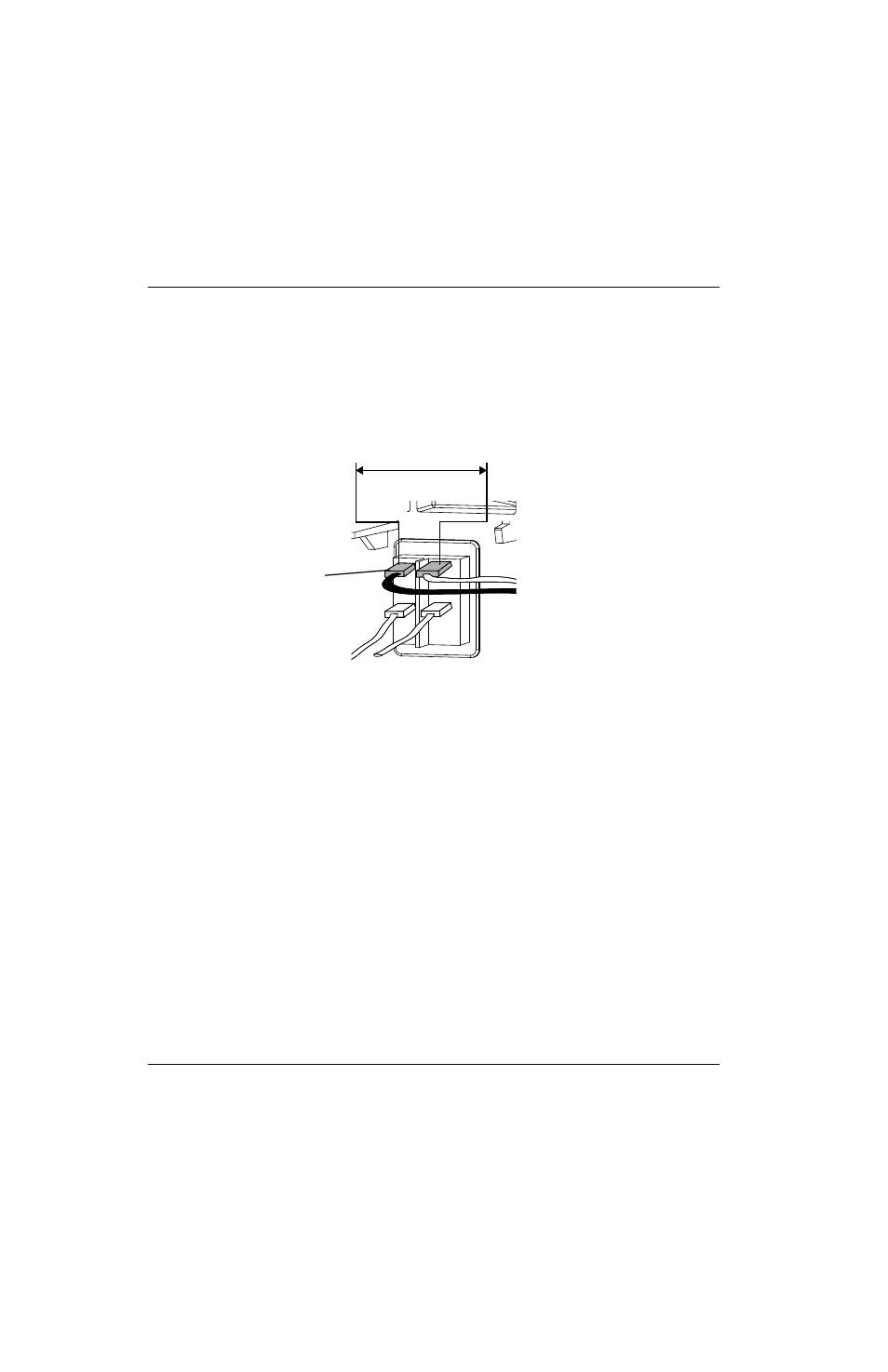

Figura 6

3. Comprobar la resistencia de los cables de entrada a tierra para verificar que se lea como abierta. En todas las

fuentes de energía, la resistencia de entrada a tierra deberá dar un valor > 20 MΩ.

Con la energía eléctrica desconectada y el interruptor de energía puesto en OFF
(apagado) (O), todos los circuitos deberán leerse como abiertos.

El valor eléctrico especificado es ±25%. No obstante, este rango se da solo como referencia. Los valores de
resistencia pueden variar ampliamente en dependencia del tipo de multímetro y la polaridad usados para medir.

4. Quitarle los consumibles a la antorcha. Si los consumibles no se quitan, se alterarán las lecturas de los valores

de resistencia.

5. Comprobar los valores de resistencia de salida que se muestran en la tabla.

Los rótulos de J16 y J17 están del lado de componentes de la tarjeta de alimentación.
Para los conectores situados en la parte de atrás de la tarjeta de alimentación, ver
la

Figura 7.

75 kΩ

Negro (CSA)

Marrón (CE/CCC)
