Powermax30 XP Manual de servicio 808153

6 – Reemplazo de componentes de la fuente de energía

Instalar los cables y mangueras de la antorcha y el pasacables

Si se va a reemplazar solamente el cable de la antorcha y no todo el conjunto de cables y mangueras de la antorcha,
consultar el procedimiento para conectarle el cable nuevo a la antorcha en

Reemplazar los cables y mangueras de la

antorcha en la página 188.

1. ¿Se va a instalar un nuevo pasacables?

De ser así, pasar el pasacables nuevo con la tuerca de retención por los nuevos cables y mangueras de
la antorcha hasta llegar al orificio del panel frontal.

De lo contrario, continuar en el siguiente paso.

2. Pasar los nuevos cables y mangueras de la antorcha por el orificio del panel frontal y por la tuerca de retención

del pasacables.

3. De frente al lado del ventilador de la fuente de energía, insertar el terminal de anillo del mazo de 3 cables banco en

la varilla roscada izquierda (rótulo “WHT” del panel central).

4. Insertar el terminal de anillo del cable rojo en la varilla roscada derecha (rótulo “RED” del panel central).

Reinstalar los demás cables que se hayan quitado de las varillas WHT y RED.

5. Usar una llave de cubo de 8 mm para apretar la tuerca de cada varilla roscada con un valor de torsión de 23,0 kg·cm.

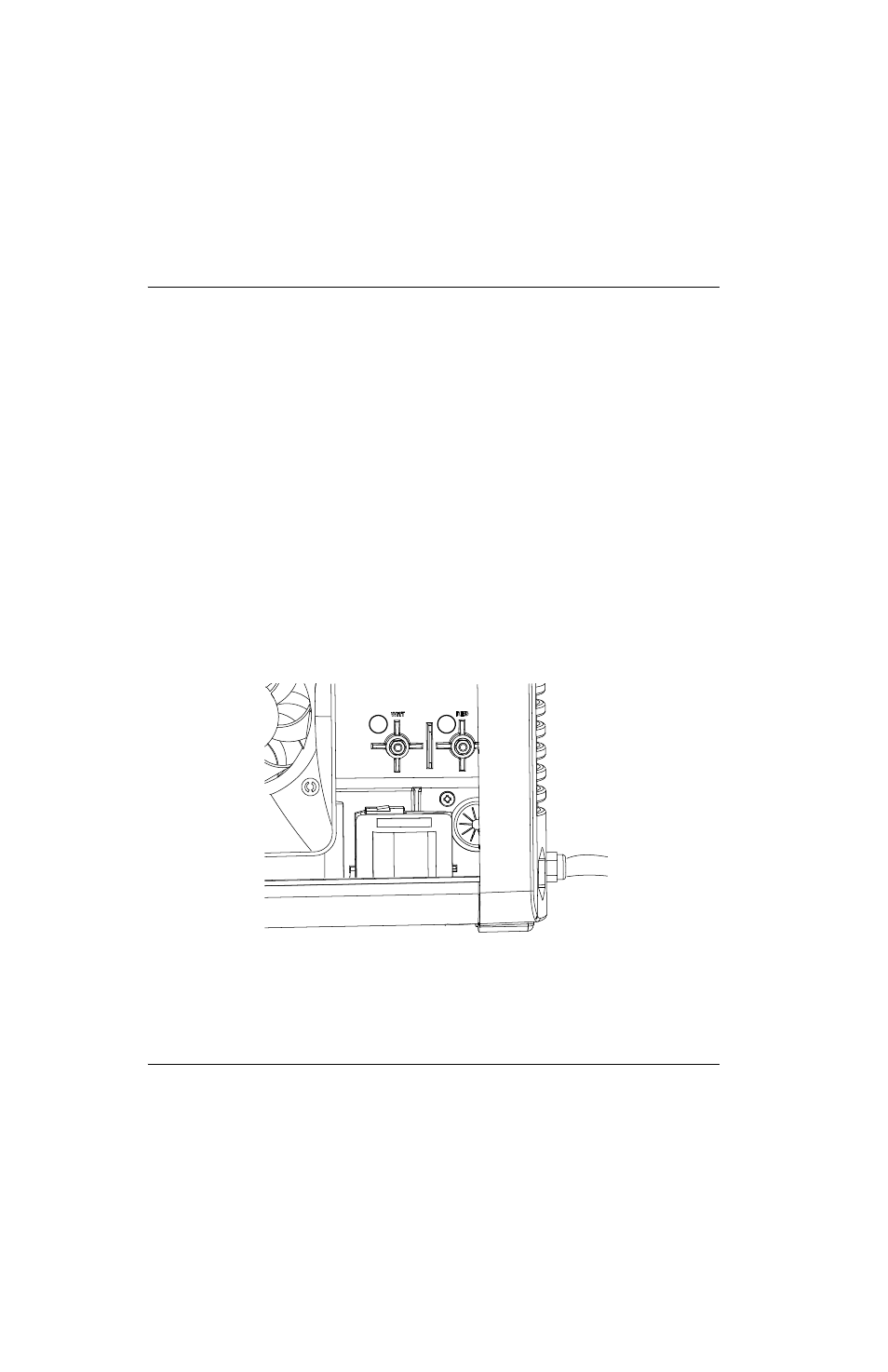

Figura 72

6. Meter a presión el codo plástico de 90° en el nuevo racor de bronce de alimentación de gas de los cables

y mangueras de la antorcha.

1

2

1

Varilla roscada conexión cable WHT

2

Varilla roscada conexión cable RED
