Powermax30 XP Manual de servicio 808153

109

6 – Reemplazo de componentes de la fuente de energía

Cables de alimentación CE y CCC

1. Efectuar los siguientes procedimientos:

a. Poner el interruptor de energía en OFF (O) (apagado), desconectar el cable de alimentación de la fuente de

energía y la alimentación de gas.

b. Ver Quitarle la cubierta a la fuente de energía en la página 96.

c. Ver Quitar la barrera componente en la página 98.

d. Ver Separar el panel trasero en la página 103.

Los cables de alimentación CE y CCC tienen un cable marrón y otro azul que se conectan al
interruptor de energía y un cable a tierra verde/amarillo que se conecta al disipador de calor.

2. Quitarle los cables azul y marrón al interruptor de energía.

3. Quitar el tornillo que sujeta el cable a tierra verde/amarillo al disipador de calor. En la tarjeta de alimentación hay una

muesca para llegar a este tornillo.

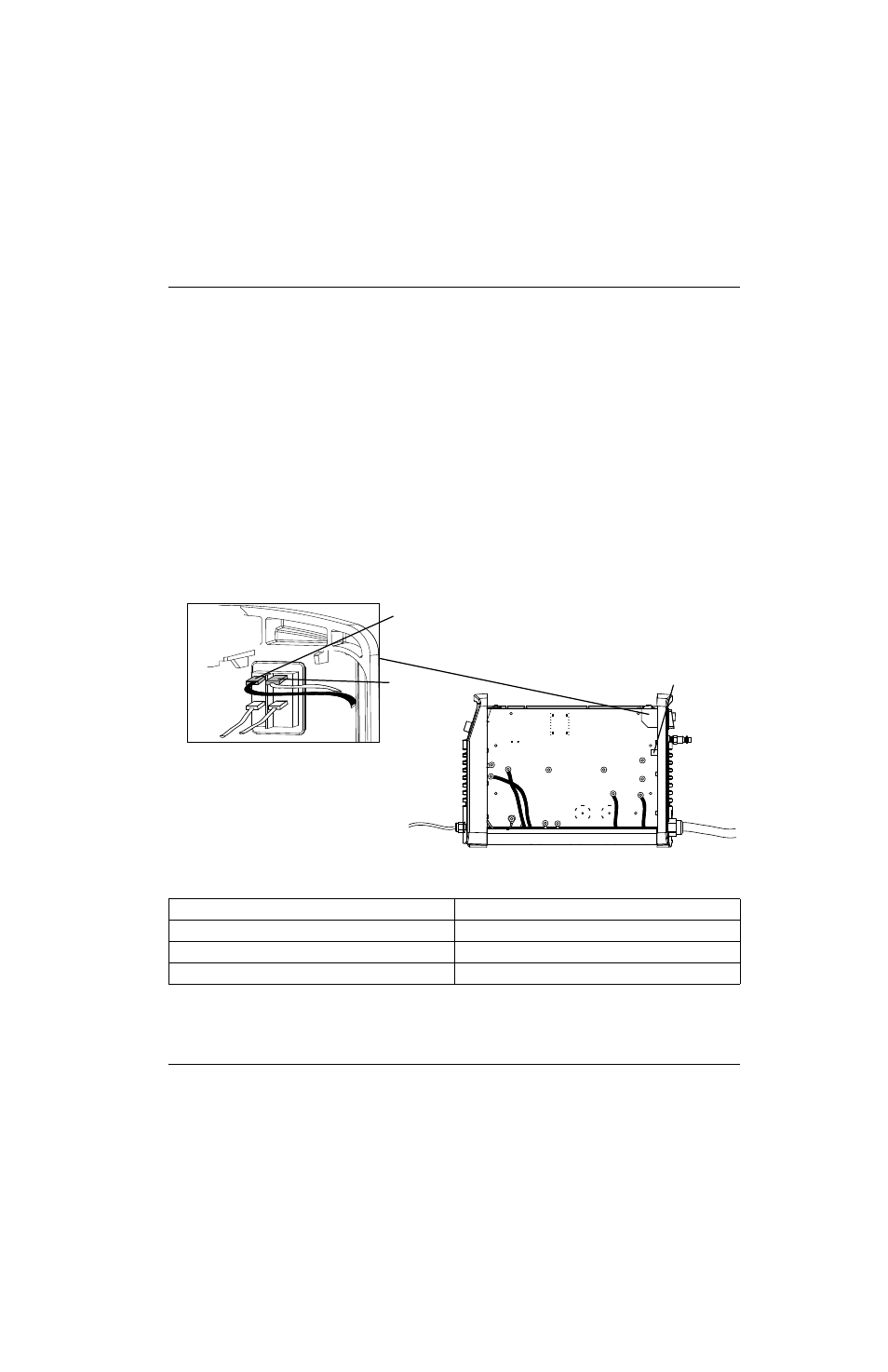

Figura 39

Tabla 2 – Cables de alimentación CE y CCC, monofásicos

Referencia

Color cable

L (vivo)

Marrón

N (neutro)

Azul

Tierra de protección

Verde/amarillo

N

L

Tierra de protección
