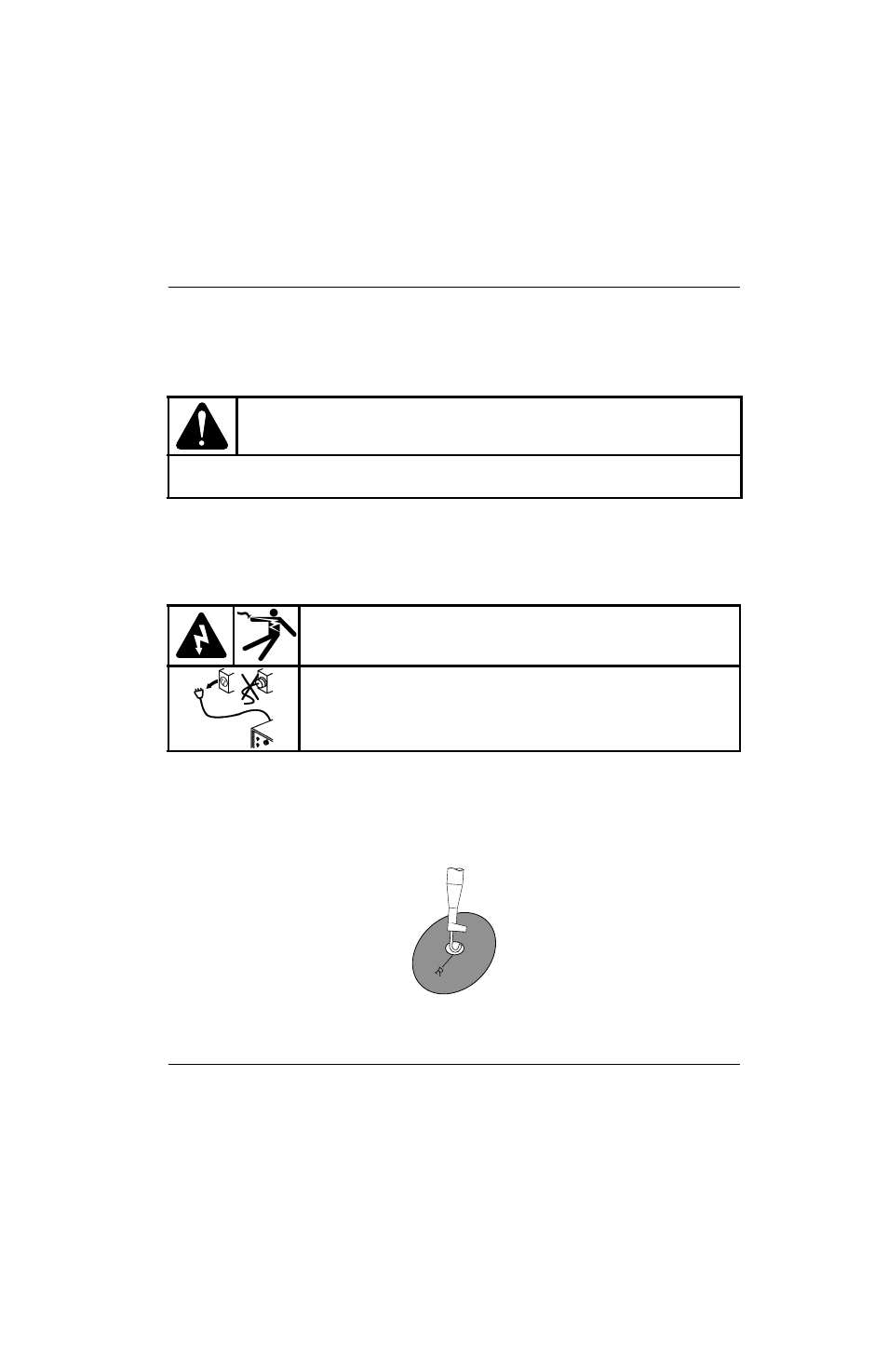

Powermax30 XP Manual de servicio 808153

85

5 – Localización de problemas y ensayos al sistema

Prueba 3 – VBUS y equilibrio de tensión

Medir la tarjeta de alimentación para verificar que los circuitos estén equilibrados. Los puntos de medición están
marcados en el reverso de la tarjeta de alimentación, así como lo están los voltajes y terminales positivos y negativos del
capacitor. Ver los puntos de medición en la

Figura 18 en la página 86.

1. Poner el interruptor de energía en OFF (O) (apagado), desconectar el cable de alimentación de la fuente de energía

y la alimentación de gas.

2. Quitarle la cubierta y manija a la fuente de energía. (Ver Quitarle la cubierta a la fuente de energía en la página 96).

3. Quitar la barrera componente. (Ver Quitar la barrera componente en la página 98).

4. Volver a conectar la energía eléctrica.

Conectar con cuidado las puntas tipo gancho a los bordes de los orificios de la tarjeta
de alimentación, de modo que el gancho haga contacto con el anillo por la parte de atrás.

Figura 17

¡PRECAUCIÓN!

No usar un multímetro con puntas de prueba. Podría producirse un corto circuito entre el BUS y el
disipador de calor. En su lugar, usar puntas tipo gancho y conectarlas a los lazos de medición.

¡ADVERTENCIA!

UNA DESCARGA ELÉCTRICA PUEDE SER FATAL

Tener suma precaución al trabajar en las cercanías de los circuitos por donde
pasa corriente. Dentro de la fuente de energía hay voltajes peligrosos que
pueden ocasionar lesiones graves o la muerte.

Ver la ¡ADVERTENCIA! en la página 64 antes de continuar.
