Powermax30 XP Manual de servicio 808153

165

6 – Reemplazo de componentes de la fuente de energía

Instalar el panel trasero nuevo

1. Ponerle el cable de alimentación al panel trasero nuevo. Ver Instalar el cable de alimentación y el pasacables en la

página 111.

2. Meter a la fuerza el panel trasero nuevo en la base para volver a enganchar los resortes.

3. Apretar el tornillo de sujeción. Asegurarse de que el orificio de tornillo de la presilla de conexión a tierra esté alineado

con los orificios del panel y la fuente de energía antes de introducir el tornillo de sujeción.

4. Meter el interruptor de energía en el panel nuevo cuidando de que la etiqueta ON (I) (encendido) quede en la parte

de arriba.

Se deberá oír el clic del interruptor al encajar en su sitio.

5. Meter los conectores de los dos cables blancos conectados a CA de la tarjeta de alimentación en las dos clavijas de

abajo del interruptor de energía. El cable “CA” izquierdo se conecta a la clavija izquierda de abajo del interruptor de
energía; el cable “CA” derecho se conecta a la clavija derecha de abajo del interruptor de energía. Ver la

Figura 91.

6. Meter el conector del cable negro (CSA) o el marrón (CE/CCC) en la clavija de arriba a la izquierda del interruptor

de energía.

7. Meter el conector del cable blanco (CSA) o el azul (CE/CCC) en la clavija de arriba a la derecha del interruptor

de energía.

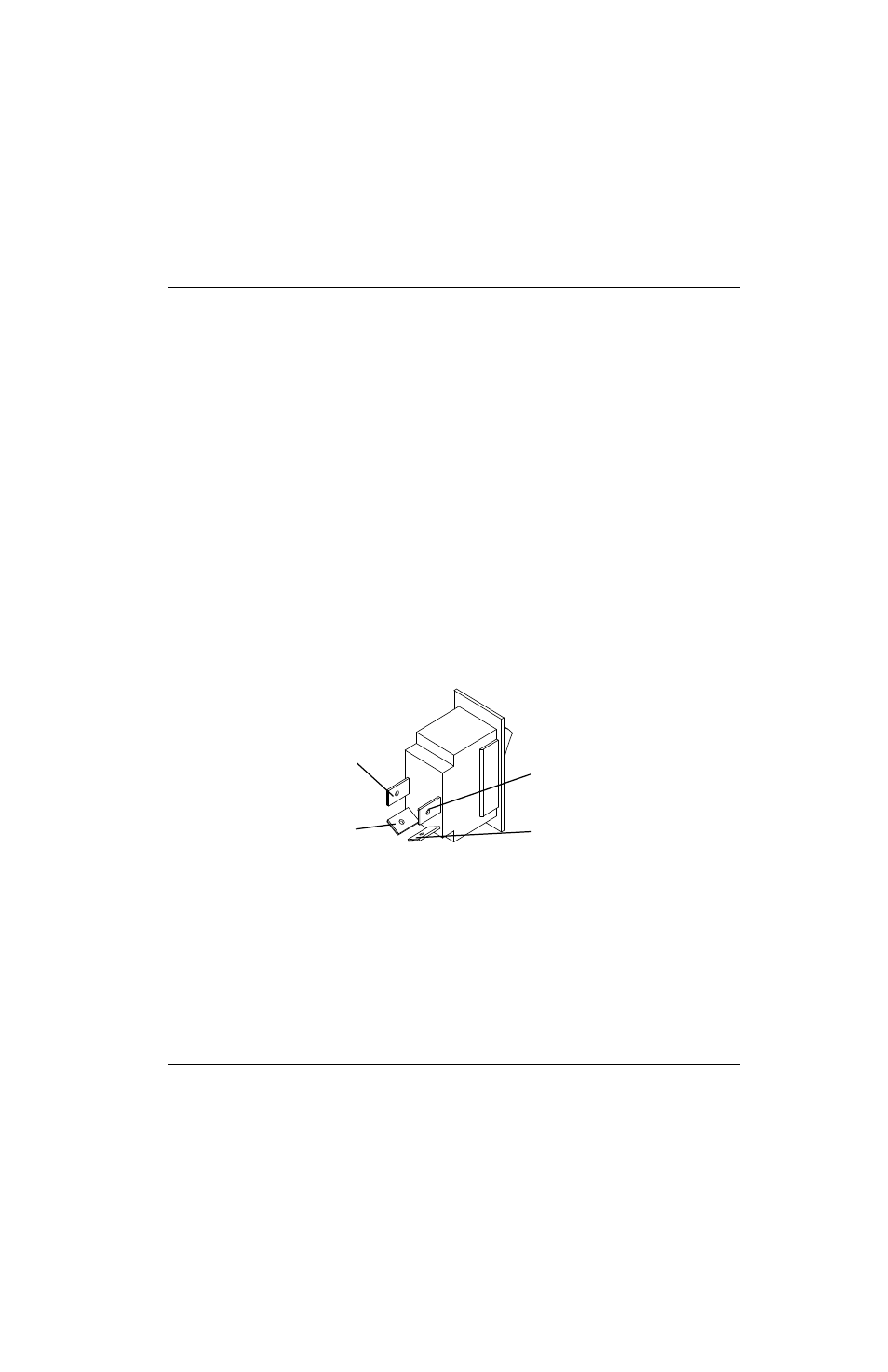

Figura 91

8. Volver a conectar el cable a tierra a la presilla sujetacables a tierra del panel trasero.

9. Efectuar los siguientes procedimientos:

a. Ver Instalar la barrera componente en la página 99.

b. Ver Instalarle la cubierta a la fuente de energía en la página 97.

c. Volver a conectar la alimentación de gas y el cable de alimentación y poner el interruptor de energía

en ON (I) (encendido).

Blanco (CA) (clavija izquierda)

Negro (CSA)

Marrón (CE/CCC)

Blanco (CA) (clavija derecha)

Blanco (CSA)
Azul (CE/CCC)
