Powermax30 XP Manual de servicio 808153

6 – Reemplazo de componentes de la fuente de energía

4. Aflojar la tuerca del pasacables que está por fuera de la fuente de energía de modo que los cables se muevan

libremente.

5. ¿Va a reemplazar el pasacables?

De ser así, usar una llave ajustable para desenroscar la tuerca de retención que está por la parte de adentro de
la fuente de energía.

De lo contrario, continuar en el siguiente paso.

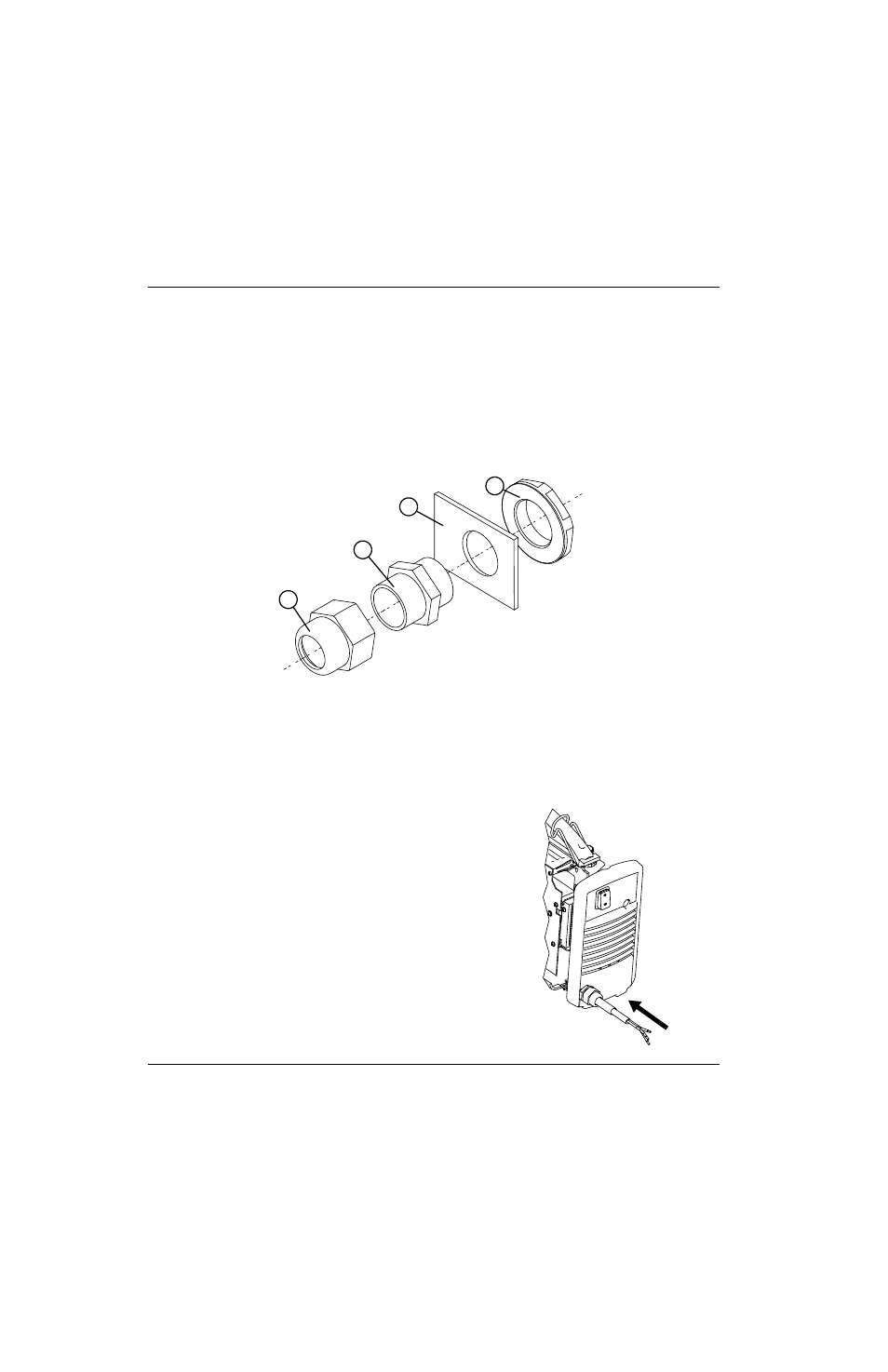

Figura 40

6. Quitarle el enchufe al cable de alimentación viejo.

7. Halar los cables por el interior de la fuente de

energía a través del pasacables y el orificio del
panel trasero. (Los cables no se pueden sacar por
fuera de la fuente de energía debido al núcleo de
ferrita que llevan los cables).

8. ¿Va a reemplazar el pasacables?

De ser así, quitarle el pasacables al panel
trasero.

De lo contrario, ir a

Instalar el cable de

alimentación y el pasacables en la página 111.

1

2

3

4

Exterior

Interior

1

Tuerca pasacables (por fuera de la fuente
de energía)

2

Pasacables

3

Panel trasero

4

Tuerca de retención (por dentro de la fuente
de energía)
