140 Powermax30 XP Manual de servicio 808153
6 – Reemplazo de componentes de la fuente de energía
Reemplazar los cables y mangueras de la antorcha y el pasacables
Quitar los cables y mangueras de la antorcha y el pasacables
Si se va a reemplazar solamente el cable de la antorcha y no todo el conjunto de cables y mangueras de la antorcha,
consultar el procedimiento para quitarle el cable viejo a la antorcha en
Reemplazar los cables y mangueras de la
antorcha en la página 188.
1. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF (O) (apagado), desconectar el cable de alimentación de la fuente
de energía y la alimentación de gas.
b. Ver Quitarle la cubierta a la fuente de energía en la página 96.
c. Ver Separar el panel frontal en la página 100.
2. Empujar el codo plástico de 90° para desconectarlo del racor de bronce de la alimentación de gas de los cables
y mangueras de la antorcha que está dentro del panel frontal de la fuente de energía (Ver la Figura 56 en la
página 127).

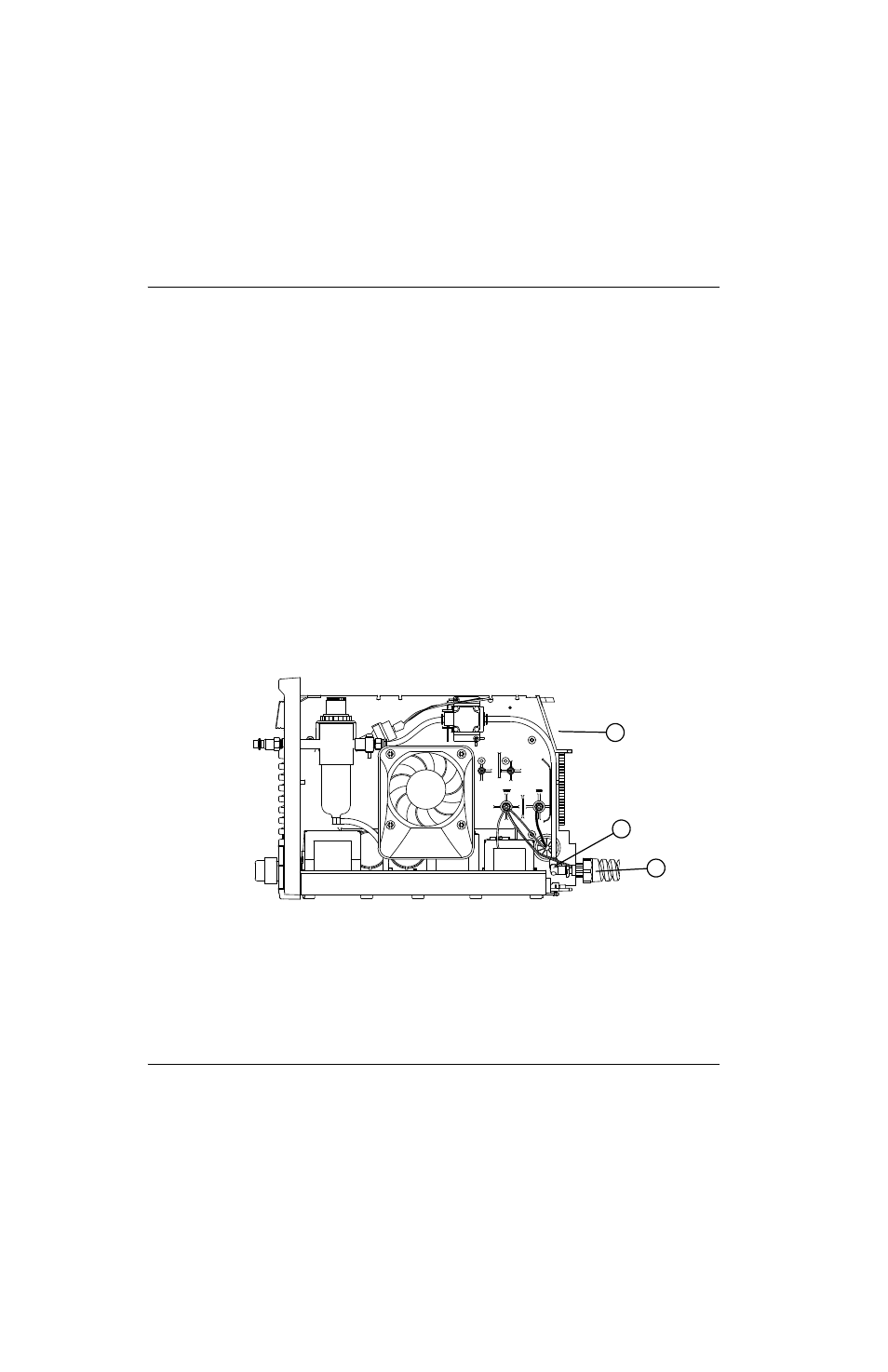

Figura 67
Número juego Descripción
428176 Juego: cables y mangueras de la antorcha Duramax LT, 4,6 m, con pasacables
1
2
3
1 Cables y mangueras de la antorcha
2 Codo plástico de 90° conectado al racor de bronce
de alimentación de gas
3 Panel frontal (no se muestra)
