Powermax30 XP Manual de servicio 808153

105

6 – Reemplazo de componentes de la fuente de energía

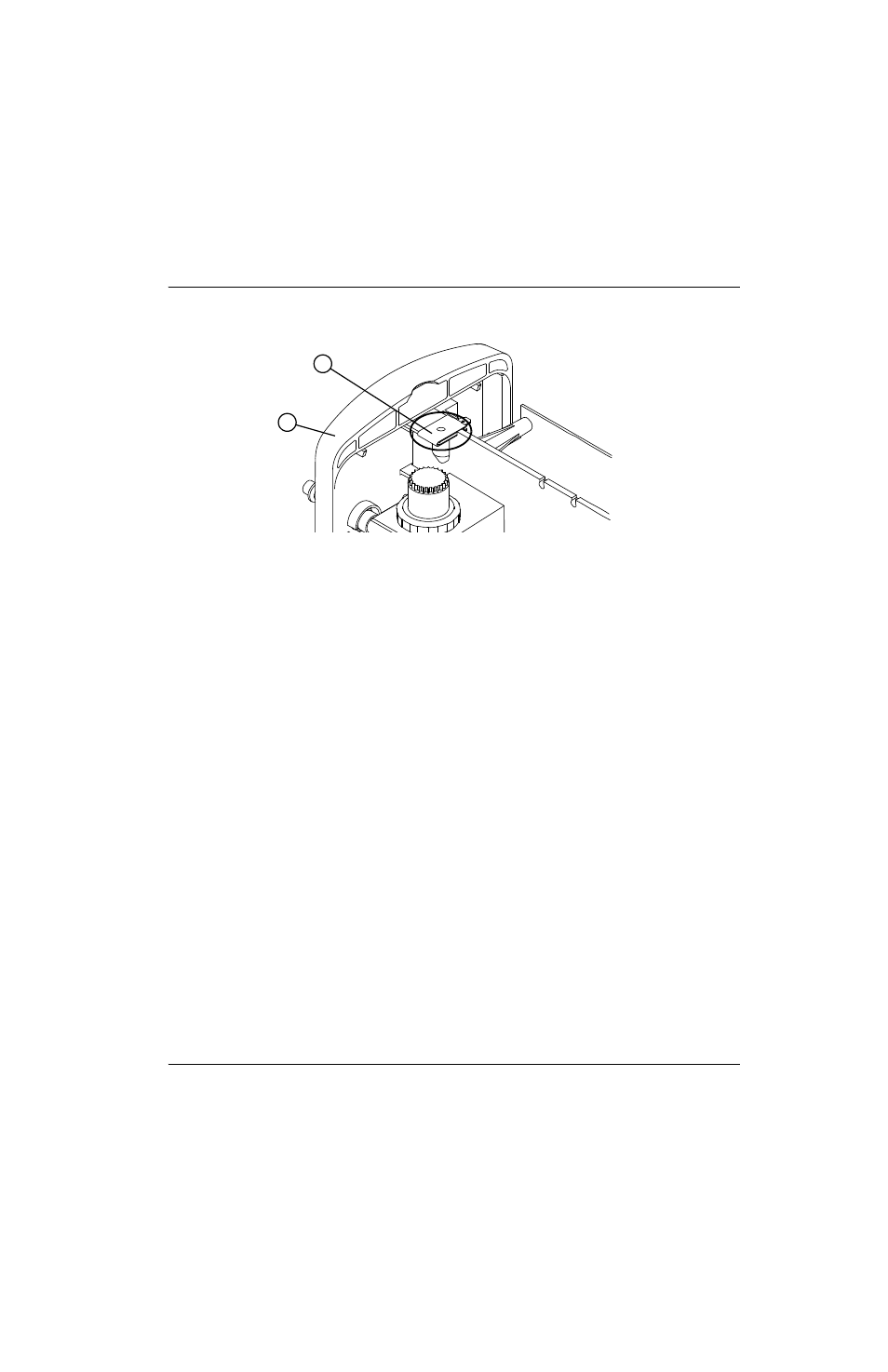

Figura 35

Volver a fijar el panel trasero

1. Meter a la fuerza el panel trasero en la base para volver a enganchar los resortes.

2. Verificar que el orificio de la presilla sujetacables a tierra esté bien alineado con los orificios de tornillos del panel

trasero y la fuente de energía. (Ver la

Figura 35).

3. Apretar el tornillo de sujeción con un valor de torsión de 8,1 kg·cm. (Ver la Figura 32 en la página 103).

4. Volver a conectar el cable a tierra a la presilla sujetacables a tierra.

5. Apretar la tuerca del pasacables del cable de alimentación.

6. Volver a conectar la alimentación de gas y el cable de alimentación y poner el interruptor de energía en ON (I)

(encendido).

1

2

1

Presilla sujetacables a tierra

2

Panel trasero
