154

Powermax30 XP Manual de servicio 808153

6 – Reemplazo de componentes de la fuente de energía

5. Enroscar el reductor hexagonal de bronce en el filtro/regulador de aire. Usar una llave de 5/8 pulgada para apretarlo.

6. Modelos CSA: untarle una gota pequeña de sellador al centro de la rosca de la boquilla de conexión rápida.

Enroscar la boquilla en el adaptador hexagonal de bronce. Usar una llave de 9/16 pulgada para apretarla.

Modelos CE: untarle una gota pequeña de sellador al centro de la rosca del extremo más reducido (1/4 NPT) del
reductor de aire. Enroscar el reductor de aire en el reductor hexagonal de bronce. Usar una llave de 19 mm para
apretarla.

7. Volver a conectar la alimentación de gas y comprobar que no haya fugas en cada conector y en el punto de conexión

de la manguera con el conjunto filtro/regulador de aire.

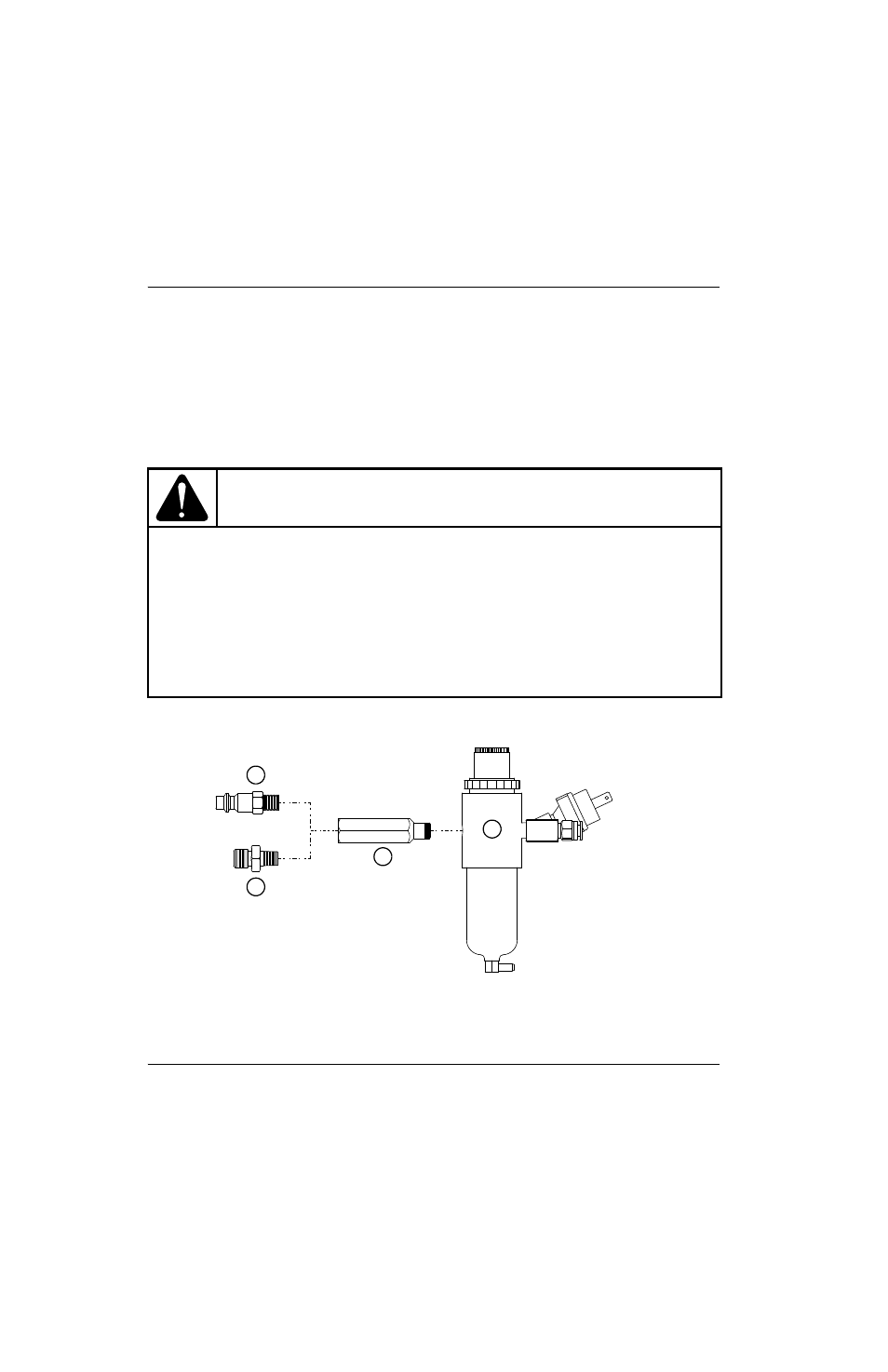

Figura 78

¡PRECAUCIÓN!

Las presiones de alimentación de gas que no estén dentro lo indicado en la sección Especificaciones
del manual del sistema pueden ocasionar mala calidad de corte, menor duración de los consumibles
y problemas operacionales.

Si el nivel de pureza del gas es demasiado bajo o hay fugas en las mangueras o conexiones de
alimentación, es posible que:

disminuyan las velocidades de corte

empeore la calidad de corte

disminuya la capacidad de espesor de corte

se reduzca la duración de los consumibles

1

3

4

2

1

Boquilla de aire de conexión rápida CSA

2

Reductor de aire CE/CCC

3

Reductor hexagonal de bronce

4

Filtro/regulador de aire
